Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | SDE7 " |
Kuantitas min Order: | Bagian 1 |
---|---|
Harga: | USD 398~456/ pc |
Kemasan rincian: | Peti tripleks/Triplex |
Waktu pengiriman: | 15 ~ 45 hari |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Model: | SDE7 " | Rasio Gear: | 57: 1 |
---|---|---|---|
Output torsi: | 2000 Nm | Memegang Torsi: | 13200 Nm |
Memiringkan Torsi: | 7500 Nm | Efisiensi: | 40% |
Warna: | Siver Grey | Berat badan: | 56 kg |
Cahaya Tinggi: | slewing ring drive,motor penggerak cacing |

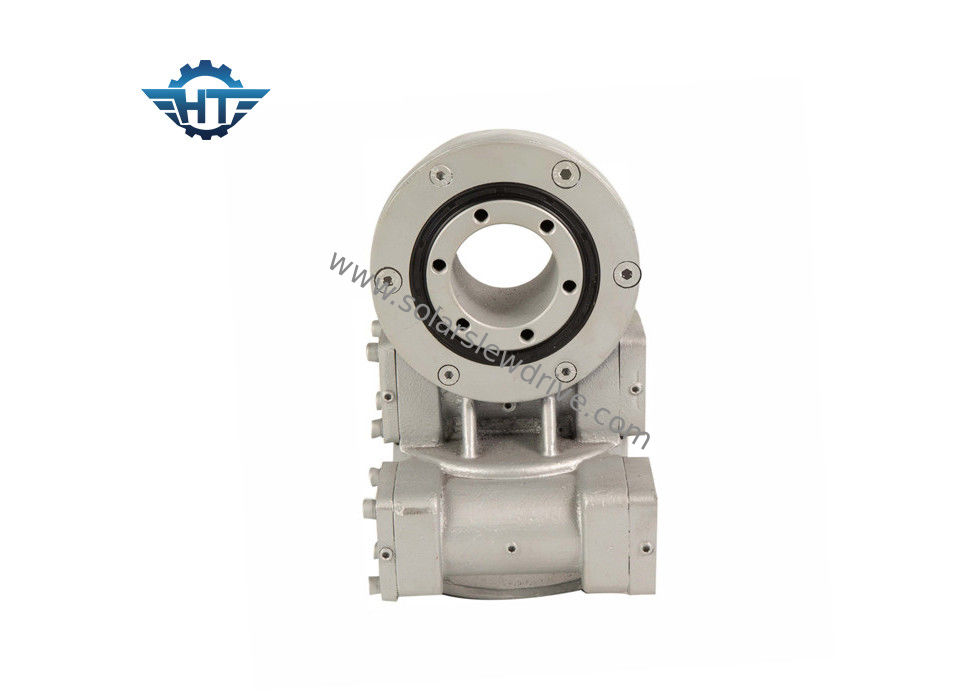

Worm Gear Dual Axis Slew Drive Dengan Kontak Gigi Yang Baik Dan Motor 24V Untuk Pelacak Surya
Deskripsi
Aplikasi drive slewing yang paling umum untuk drive slewing sumbu ganda adalah pelacak surya sumbu ganda, seperti heliostats dan photovoltaics terkonsentrasi (CPV), dan antena parabola atau satelit. Aplikasi lain termasuk lift otomotif, pemosisian lengan robot, dan peralatan panggung.
Solar Tracker dual sumbu drive slew adalah solusi sempurna dalam aplikasi pelacakan surya dual sumbu.
Drive sumbu ganda memiliki solusi tiga jenis dengan drive miring:
Secara umum, untuk struktur braket yang mudah, sew slew drive akan menjadi solusi yang sempurna, tetapi dua lainnya juga sangat populer.
Slew Drive Diterapkan Dalam PV
nama Produk | SDE7 Slewing drive |
Torsi Keluaran | 980 Nm; 723 ft.lbs |
Torsi Output Maks | 1938 Nm; £ 1429 |
Memiringkan Momen Torsi | 7000 Nm; 5163 ft.lbs |
Memegang Torsi | 13200 Nm; £ 9736 |
Peringkat aksial statis | 133,20 kN; 29943 lb |
Peringkat Radial Statis | 53 kN; 11977 lb |
Peringkat aksial dinamis | 31,90 kN; 7171 lb |
Peringkat Radial Dinamis | 27,91 kN; 6274 lb |
Alternatif Motor | 12V / 24V Motor; Motor Stepper; Motor tanpa sikat |
Gaya Produk | Sumbu ganda; Sumbu Tunggal; CPV / HCPV; Hidangan Surya; Parabola; Menara Surya |
Fitur Aplikasi | Sistem Pelacakan Surya, Mesin Industri |
Meter persegi tata surya | 30 ㎡ |
Tabel Kinerja Seri SDE
Model | Perbandingan | Dinilai Output Torsi (Nm) | Memiringkan Torsi (Nm) | Memegang Torsi (Nm) | Beban aksial (kn) | Beban Radial (kn) |
3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 |
5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 |
7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 |
9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 |
12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 |
14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 |
17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 |
fitur
1. Torsi backholding tinggi untuk meningkatkan keamanan sistem pelacakan surya
2 . Enveloping worm drive di dalamnya
3 . Kontak multi-gigi untuk memastikan beban tinggi
4 . Fungsi mengunci diri
Aplikasi
