| Brand Name: | HangTuo |
| Model Number: | SDE7 " |
| MOQ: | Bagian 1 |
| harga: | USD 398~456/ pc |
| Delivery Time: | 15 ~ 45 hari |
| Payment Terms: | L/C, T/T, Western Union |

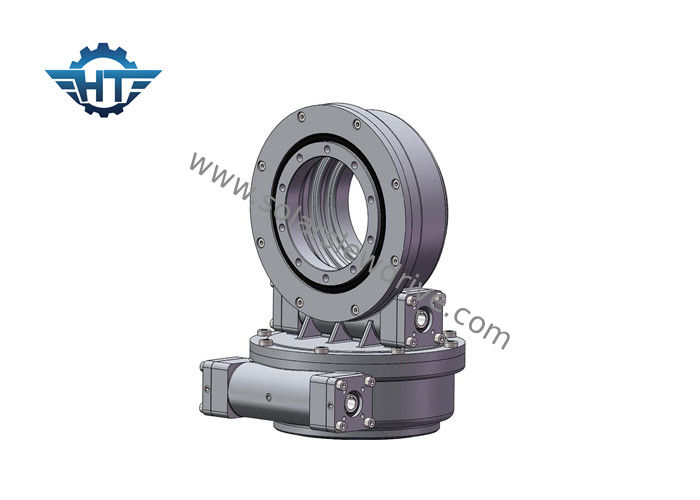

Torsi Ganda Axis Slew Drive Dengan 12V Geared Motor Untuk Sistem Pelacakan Surya
Deskripsi
Drive sumbu sumbu ganda adalah solusi sempurna dalam aplikasi pelacakan surya sumbu ganda.
Drive sumbu ganda memiliki solusi tiga jenis dengan drive miring:
Secara umum, untuk struktur braket yang mudah, sew slew drive akan menjadi solusi yang sempurna, tetapi dua lainnya juga sangat populer.
Slew Drive Diterapkan Dalam PV
| nama Produk | SDE7 Slewing drive dengan motor gear 24Vdc 43Nm |
| Torsi Keluaran | 980 Nm; 723 ft.lbs |
| Torsi Output Maks | 1938 Nm; £ 1429 |
| Memiringkan Momen Torsi | 7000 Nm; 5163 ft.lbs |
| Memegang Torsi | 13200 Nm; £ 9736 |
| Peringkat aksial statis | 133,20 kN; 29943 lb |
| Peringkat Radial Statis | 53 kN; 11977 lb |
| Peringkat aksial dinamis | 31,90 kN; 7171 lb |
| Peringkat Radial Dinamis | 27,91 kN; 6274 lb |
| Alternatif Motor | 380V / 220V AC Motor; Motor Stepper; Motor tanpa sikat |
| Gaya Produk | Sumbu ganda; Sumbu Tunggal; CPV / HCPV; Hidangan Surya; Parabola; Menara Surya |
| Fitur Aplikasi | Sistem Pelacakan Matahari, Mesin Industri |
Tabel Kinerja
| Model | Perbandingan | Dinilai Torsi Output | Memiringkan Torsi | Beban aksial | Beban Radial | Memegang Torsi | Efisiensi | Presisi | Mengunci sendiri | Bobot |
| Nm | Nm | kN | kN | Nm | gelar | Iya | kg | |||
| 3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | Iya | 21kg |
| 5 " | 37: 1 | 650 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Iya | 32kg |
| 7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Iya | 54kg |
| 9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Iya | 88kg |
| 12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Iya | 157 kg |
| 14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Iya | 214kg |
| 17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Iya | 315kg |
| 21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Iya | 481kg |
| 25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Iya | 682 kg |
fitur
1. Torsi backholding tinggi untuk meningkatkan keamanan sistem pelacakan surya
2. Menyimpan drive worm di dalamnya
3. Kontak multi-gigi untuk memastikan beban tinggi
4. Fungsi mengunci diri
Applicatons
Layanan yang Disesuaikan
1. Desain khusus berdasarkan berbagai aplikasi dan proyek
2. Berbagai jenis motor dapat dicocokkan, seperti motor hidrolik, motor stepper, motor listrik dll.
3. Berbagai warna tersedia berdasarkan kode RAL; warna standar kami adalah RAL 9006.
