| Brand Name: | HangTuo |
| Model Number: | SDE7 " |
| MOQ: | Bagian 1 |
| harga: | USD 398~456/ pc |
| Delivery Time: | 15 ~ 45 hari |
| Payment Terms: | L/C, T/T, Western Union |
Torsi Worm Drive Memegang Tinggi Slew Drive Dengan Motor Gear 12vdc Untuk Sistem Pelacakan Surya
Deskripsi
Untuk sistem pelacakan surya sumbu ganda, berdasarkan pada struktur braket differenct, tiga jenis solusi penggerak miring dapat diterapkan:
1. menggunakan dua drive slew drive tunggal horizontal (tipe se).
2. gunakan satu horizontal (tipe se) dan vertikal lainnya (tipe ve).

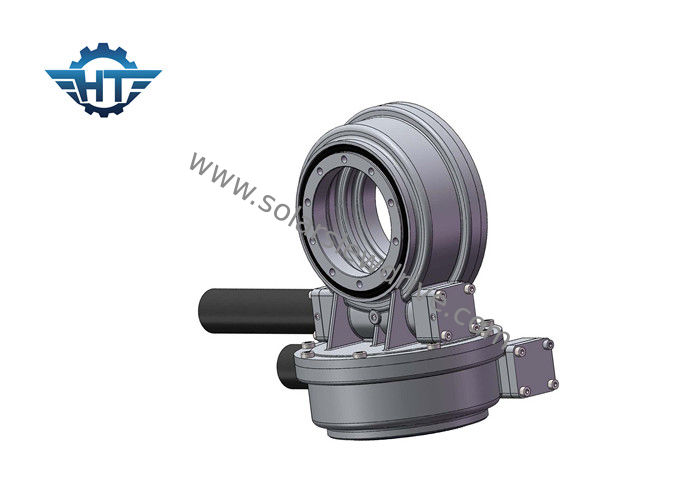

3. gunakan drive sumbu ganda.
Semua solusi tersebut dapat mencapai pelacakan matahari secara vertikal dan horizontal, yang berarti melacak matahari sepanjang waktu dengan sinar matahari langsung.
Slew Drives Diterapkan Dalam Dual Axis Solar Tracker
| nama Produk | SDE7 Slew Drives |
| Torsi Keluaran | 980 Nm; 723 ft.lbs |
| Torsi Output Maks | 1938 Nm; £ 1429 |
| Memiringkan Momen Torsi | 7000 Nm; 5163 ft.lbs |
| Memegang Torsi | 13200 Nm; £ 9736 |
| Peringkat aksial statis | 133,20 kN; 29943 lb |
| Peringkat Radial Statis | 53 kN; 11977 lb |
| Peringkat aksial dinamis | 31,90 kN; 7171 lb |
| Peringkat Radial Dinamis | 27,91 kN; 6274 lb |
| Alternatif Motor | 12/24 / 48VDC Motor; Motor Stepper; Motor tanpa sikat |
| Gaya Produk | Sumbu ganda; CPV / HCPV; Hidangan Surya; Menara Surya |
| Fitur Aplikasi | Sistem Pelacakan Matahari, Mesin Industri |
| Kotak Panel yang Direkomendasikan | 30 meter persegi |
Tabel Kinerja SDE Slew Drives
| Model | Perbandingan | Dinilai Torsi Output | Memiringkan Torsi | Beban aksial | Beban Radial | Memegang Torsi | Efisiensi | Presisi | Mengunci sendiri | Berat |
| Nm | Nm | kN | kN | Nm | gelar | iya nih | kg | |||
| 3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | iya nih | 21kg |
| 5 " | 37: 1 | 650 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | iya nih | 32kg |
| 7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | iya nih | 54kg |
| 9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | iya nih | 88kg |
| 12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | iya nih | 157 kg |
| 14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | iya nih | 214kg |
| 17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | iya nih | 315kg |
| 21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | iya nih | 481kg |
| 25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | iya nih | 682 kg |
Applicatons
Layanan yang Disesuaikan
1. Desain khusus berdasarkan berbagai aplikasi dan proyek
2. Berbagai jenis motor dapat dicocokkan, seperti motor hidrolik, motor stepper, motor listrik dll.
3. Berbagai warna tersedia berdasarkan kode RAL; warna standar kami adalah RAL 9006.
