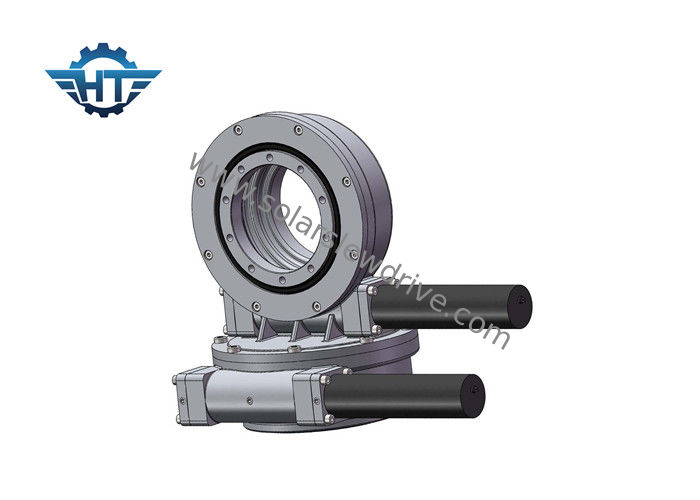

Dua Sumbu Torsi Tinggi Worm Drive Slew Drive Dengan Motor diarahkan 24vdc Untuk Pelacak Surya

Dua Sumbu Torsi Tinggi Worm Drive Slew Drive Dengan Motor diarahkan 24vdc Untuk Pelacak Surya

  • Dua Sumbu Torsi Tinggi Worm Drive Slew Drive Dengan Motor diarahkan 24vdc Untuk Pelacak Surya
  • Dua Sumbu Torsi Tinggi Worm Drive Slew Drive Dengan Motor diarahkan 24vdc Untuk Pelacak Surya
Dua Sumbu Torsi Tinggi Worm Drive Slew Drive Dengan Motor diarahkan 24vdc Untuk Pelacak Surya
Detail produk:
Tempat asal: Cina
Nama merek: HangTuo
Sertifikasi: CE, ISO9001
Nomor model: SDE7 "
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: Bagian 1
Harga: USD 398~456/ pc
Kemasan rincian: Peti tripleks/Triplex
Waktu pengiriman: 15 ~ 45 hari
Syarat-syarat pembayaran: L/C, T/T, Western Union
Menyediakan kemampuan: 2000 pcs per bulan
Kontak
Detil Deskripsi produk
Bahan: 50Mn, 42CrMo Model: SDE7 "
Rasio Gear: 57: 1 Nilai output torsi: 2000 Nm
Memegang Torsi: 13500 Nm Memiringkan Torsi: 13200 Nm
Efisiensi: 40% Warna standar: RAL 9006
Cahaya Tinggi:

cincin slewing gigi cacing

,

motor gear cacing

Dual Axis High Torque Worm Drive Slew Drive Dengan Motor Gear 24vdc Untuk Pelacak Surya

Deskripsi

Sistem pelacakan surya termasuk sistem pelacakan surya poros tunggal dan sistem pelacakan matahari poros ganda. Sistem pelacakan surya poros tunggal mencakup sistem pelacakan tunggal miring dan datar.

Untuk sistem pelacakan surya sumbu ganda, berdasarkan pada struktur braket differenct, tiga jenis solusi penggerak miring dapat diterapkan:

1. menggunakan dua drive slew drive tunggal horizontal (tipe se).

2. gunakan satu horizontal (tipe se) dan vertikal lainnya (tipe ve).

3. gunakan drive sumbu ganda.

Semua solusi tersebut dapat mencapai pelacakan matahari secara vertikal dan horizontal, yang berarti melacak matahari sepanjang waktu dengan sinar matahari langsung.

Slew Drives Diterapkan Dalam Dual Axis Solar Tracker

nama Produk SDE7 Slew Drives
Torsi Keluaran 980 Nm; 723 ft.lbs
Torsi Output Maks 1938 Nm; £ 1429
Memiringkan Momen Torsi 7000 Nm; 5163 ft.lbs
Memegang Torsi 13200 Nm; £ 9736
Peringkat aksial statis 133,20 kN; 29943 lb
Peringkat Radial Statis 53 kN; 11977 lb
Peringkat aksial dinamis 31,90 kN; 7171 lb
Peringkat Radial Dinamis 27,91 kN; 6274 lb
Alternatif Motor 12/24 / 48VDC Motor; Motor Stepper; Motor tanpa sikat
Gaya Produk Sumbu ganda; CPV / HCPV; Hidangan Surya; Menara Surya
Fitur Aplikasi Sistem Pelacakan Matahari, Mesin Industri
Kotak Panel yang Direkomendasikan 30 meter persegi

Tabel Kinerja SDE Slew Drives

Model Perbandingan Dinilai Torsi Output Memiringkan Torsi Beban aksial Beban Radial Memegang Torsi Efisiensi Presisi Mengunci sendiri Berat
Nm Nm kN kN Nm gelar iya nih kg
3 " 31: 1 300 1500 3.6 15 7000 40% ≤0.1 iya nih 21kg
5 " 37: 1 650 5000 16 27 9200 40% ≤0.1 iya nih 32kg
7 " 57: 1 1750 7000 34 58 13200 40% ≤0.1 iya nih 54kg
9 " 61: 1 4300 16000 60 130 27200 40% ≤0.1 iya nih 88kg
12 " 78: 1 5600 25000 77 190 40560 40% ≤0.1 iya nih 157 kg
14 " 85: 1 6750 48000 110 230 44200 40% ≤0.1 iya nih 214kg
17 " 102: 1 9460 67000 142 390 53040 40% ≤0.1 iya nih 315kg
21 " 125: 1 16000 89000 337 640 65000 40% ≤0.1 iya nih 481kg
25 " 150: 1 21450 112000 476 950 89000 40% ≤0.1 iya nih 682 kg

Applicatons

Layanan yang Disesuaikan


1. Desain khusus berdasarkan berbagai aplikasi dan proyek
2. Berbagai jenis motor dapat dicocokkan, seperti motor hidrolik, motor stepper, motor listrik dll.
3. Berbagai warna tersedia berdasarkan kode RAL; warna standar kami adalah RAL 9006.
