Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | SDE7 " |
Kuantitas min Order: | Bagian 1 |
---|---|
Harga: | USD 398~456/ pc |
Kemasan rincian: | Peti tripleks/Triplex |
Waktu pengiriman: | 15 ~ 45 hari |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Bahan: | 50Mn, 42CrMo | Model: | SDE7 " |
---|---|---|---|
Rasio Gear: | 57: 1 | Nilai output torsi: | 2000 Nm |
Memegang Torsi: | 13500 Nm | Memiringkan Torsi: | 13200 Nm |
Efisiensi: | 40% | Warna standar: | RAL 9006 |
Cahaya Tinggi: | cincin slewing gigi cacing,motor gear cacing |

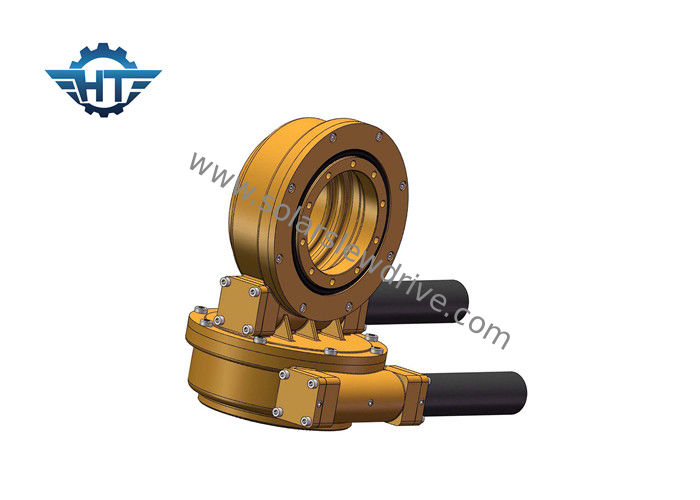

IP66 Envelop Hourglass Worm Gear Dual Axis Drive Untuk Menara Cermin Tenaga Surya Terkonsentrasi
Deskripsi
Prinsip Pembangkit Listrik Tenaga Panas Menara
Sinar matahari yang diserap berkonsentrasi di bagian atas menara, dan teknologi pembangkit tenaga surya berkonsentrasi yang memanaskan media kerja perpindahan panas untuk menghasilkan listrik tidak memerlukan sistem transmisi pipa, mengurangi kehilangan panas, memiliki efisiensi sistem yang tinggi, dan nyaman untuk menyimpan panas. Media pengerjaan menara dapat berupa udara, air atau uap air, garam cair, dan sejenisnya.
Slew Drive Diterapkan Dalam Tower CSP
nama Produk | SDE7 Slewing drive dengan motor gear 24Vdc 43Nm |
Torsi Keluaran | 980 Nm; 723 ft.lbs |
Torsi Output Maks | 1938 Nm; £ 1429 |
Memiringkan Momen Torsi | 7000 Nm; 5163 ft.lbs |
Memegang Torsi | 13200 Nm; £ 9736 |
Peringkat aksial statis | 133,20 kN; 29943 lb |
Peringkat Radial Statis | 53 kN; 11977 lb |
Peringkat aksial dinamis | 31,90 kN; 7171 lb |
Peringkat Radial Dinamis | 27,91 kN; 6274 lb |
Alternatif Motor | 380V / 220V AC Motor; Motor Stepper; Motor tanpa sikat |
Gaya Produk | Sumbu ganda; Sumbu Tunggal; CPV / HCPV; Hidangan Surya; Parabola; Menara Surya |
Fitur Aplikasi | Sistem Pelacakan Matahari, Mesin Industri |
Slewing drive sempurna untuk situasi yang membutuhkan pemuatan muatan dan torsi rotasi dari gearbox yang sama. Aplikasi yang umum termasuk pelacak surya, turbin angin, parabola satelit dan radar, derek truk, lift manusia, peralatan utilitas, attachment peralatan hidrolik, peralatan alat oli, penangan ban, derek penggali, dan lift otomotif.
Tabel Kinerja
Model | Perbandingan | Dinilai Torsi Output | Memiringkan Torsi | Beban aksial | Beban Radial | Memegang Torsi | Efisiensi | Presisi | Mengunci sendiri | Berat |
Nm | Nm | kN | kN | Nm | gelar | iya nih | kg | |||
3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | iya nih | 21kg |
5 " | 37: 1 | 650 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | iya nih | 32kg |
7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | iya nih | 54kg |
9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | iya nih | 88kg |
12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | iya nih | 157 kg |
14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | iya nih | 214kg |
17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | iya nih | 315kg |
21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | iya nih | 481kg |
25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | iya nih | 682 kg |
fitur
1. Torsi backholding tinggi untuk meningkatkan keamanan sistem pelacakan surya
2 . Enveloping worm drive di dalamnya
3 . Kontak multi-gigi untuk memastikan beban tinggi
4 . Fungsi mengunci diri
Applicatons
Layanan yang Disesuaikan
1. Desain khusus berdasarkan berbagai aplikasi dan proyek
2. Berbagai jenis motor dapat dicocokkan, seperti motor hidrolik, motor stepper, motor listrik dll.
3. Berbagai warna tersedia berdasarkan kode RAL; warna standar kami adalah RAL 9006.
