Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | SDE7 |
Kuantitas min Order: | Bagian 1 |
---|---|
Harga: | USD 380~456/ pc |
Kemasan rincian: | Peti tripleks/Triplex |
Waktu pengiriman: | 15 ~ 45 hari |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Struktur: | Worm dan Wormwheel | Bahan: | 42CrMo |
---|---|---|---|
Garansi: | 10 tahun | Aplikasi: | Menara CSP |
Ukuran: | Disesuaikan | Warna: | Disesuaikan |
Motor: | 24V DC (Opsional) | Mengetik: | Sumbu Ganda |
Cahaya Tinggi: | slewing ring drive,motor penggerak cacing |
Deskripsi
Slew drive sumbu ganda dapat diterapkan di menara pembangkit tenaga surya terkonsentrasi. Tower CSP mengadopsi struktur tangki ganda, dan nitrat biner digunakan sebagai media penyerap panas dan penyimpanan panas. Energi matahari yang dikumpulkan oleh bidang heliostat skala besar digunakan untuk menyimpan garam cair, dan kemudian garam cair ditukar dengan air sesuai dengan instruksi pengiriman dari jaringan listrik. Suhu tinggi dan uap tekanan tinggi yang dihasilkan menggerakkan generator turbin untuk menghasilkan output daya yang kontinu, stabil, dan dapat dijadwalkan.

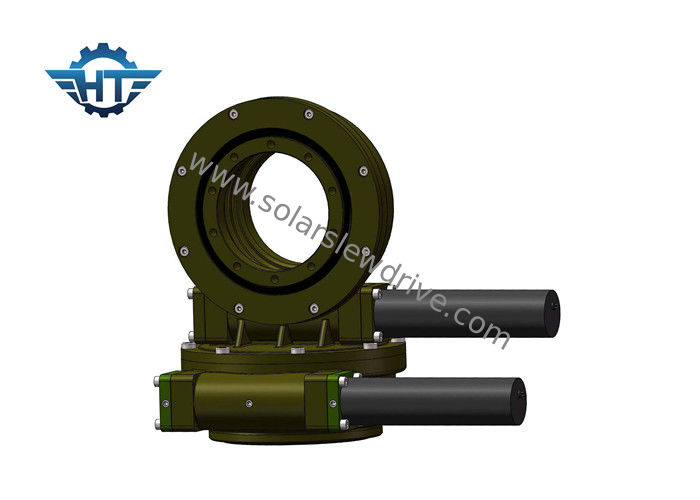

Slewing drive Hangtuo terdiri dari housing, slewing bearing, sealing, enveloping worm dengan beberapa suku cadang lengkap. Kami juga dapat menghasilkan motor Elektronik dan motor Hidraulik yang digunakan untuk slewing drive, yang dapat bergerak untuk arah searah jarum jam dan berlawanan arah putaran jarum jam.
Keuntungan
1. Momen terbalik yang kuat berdasarkan cincin slewing
2. Mengadopsi drive cacing amplop
3. Dorong beban yang lebih besar untuk menggunakan kontak multi-gigi
4. Fungsi penguncian mandiri statis yang lebih baik
Bagan Kinerja
Model | Perbandingan | Dinilai Torsi Output | Memiringkan Torsi | Beban aksial | Beban Radial | Memegang Torsi | Efisiensi | Presisi | Mengunci sendiri | Berat |
Nm | Nm | kN | kN | Nm | gelar | kg | ||||
3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | iya nih | 21kg |
5 " | 37: 1 | 650 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | iya nih | 32kg |
7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | iya nih | 54kg |
9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | iya nih | 88kg |
12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | iya nih | 157 kg |
14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | iya nih | 214kg |
17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | iya nih | 315kg |
21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | iya nih | 481kg |
25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | iya nih | 682 kg |
Keterangan: Dimensi dan parameter di atas dapat diperbarui atau disesuaikan, untuk dimensi dan parameter yang lebih rinci, silakan lihat gambar penjualan kami.
