Tempat asal: | Cina |
Nama merek: | HANGTUO |
Sertifikasi: | CE, ISO9001 |
Nomor model: | VE5 |
Kuantitas min Order: | 1 pc |
---|---|
Harga: | 145~226 USD/PC |
Kemasan rincian: | Peti tripleks/Triplex |
Waktu pengiriman: | 15 ~ 30 hari |
Menyediakan kemampuan: | 12000 PCS / TAHUN |
Mengetik: | Drive Slewing | Bahan: | 42CRMN atau 50Mn |
---|---|---|---|
Aplikasi: | sistem tenaga surya | Garansi: | 10 tahun |
Warna: | Pelanggan yang diperlukan | Ukuran: | 3 Inch - 25 Inch |
Motor: | 24V | Fitur: | Panjang umur |
Cahaya Tinggi: | slewing drive untuk sistem pelacakan surya,drive pelacak surya |

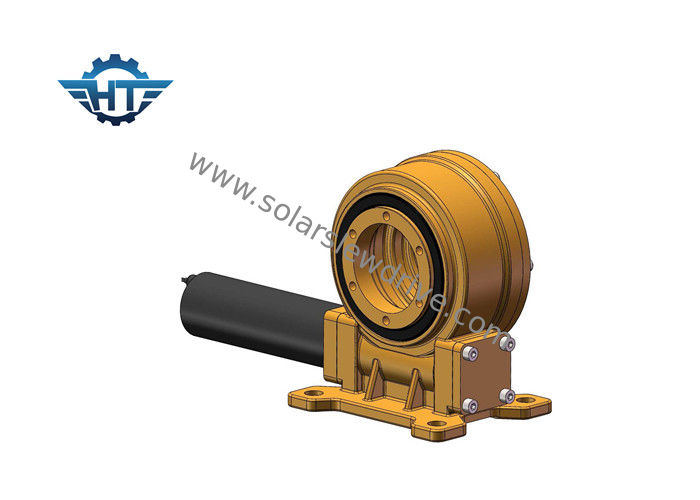

Vertikal VE5 Slew Drive Kecil Dengan Gearbox 12 VDC Untuk Stasiun Fresnel Terkonsentrasi
Deskripsi
Sistem pelacakan matahari adalah sistem unit kontrol mekanis dan elektronik yang mengoptimalkan penggunaan sinar matahari dalam pembangkit listrik fototermal dan fotovoltaik untuk mencapai peningkatan efisiensi konversi fotoelektrik. Ini termasuk: drive bilah, motor (DC, stepper, servo, motor diarahkan planet, motor push rod, dll), roda gigi cacing, sistem sensor, dll.
1. Sambungan sumbu tunggal datar
Cocok untuk lintang di bawah 30 derajat dan lereng tanah kurang dari 12 derajat.
2. Oblique single axis linkage
Cocok untuk garis lintang menengah hingga tinggi, tanah harus rata.
3. Unit sumbu tunggal miring
Cocok untuk lintang sedang hingga tinggi.
4. Sumbu ganda
fitur
1. Putar dari 0 ~ 180 °
2. Hubungkan motor penggerak di sisi kiri atau kanan
3. Pelumas terisi sebelum pabrik
4. Instalasi sederhana
5. Perawatan rendah
6. Gigi terkunci sendiri; oleh karena itu rem tidak diperlukan
7. Torsi backholding tinggi, cocok untuk instalasi vertikal
Parameter Kinerja Drive Slew Vertikal
Model | Perbandingan | Dinilai Torsi Output | Memiringkan Torsi | Beban aksial | Beban Radial | Memegang Torsi | Efisiensi | Presisi | Mengunci sendiri | Berat |
Nm | Nm | kN | kN | Nm | gelar | iya nih | kg | |||
3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | iya nih | 13kg |
5 " | 37: 1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | iya nih | 18kg |
7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | iya nih | 28kg |
8 " | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | iya nih | 35kg |
9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | iya nih | 51kg |
12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | iya nih | 61kg |
14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | iya nih | 78 kg |
17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | iya nih | 105 kg |
21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | iya nih | 185 kg |
25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | iya nih | 244 kg |
