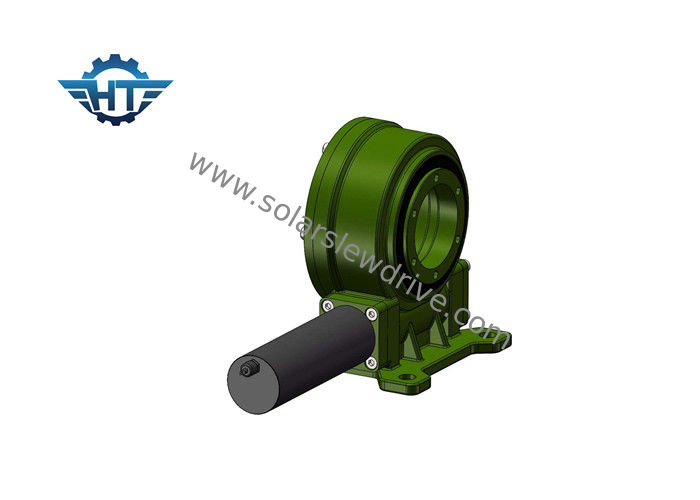

Solar Trackers Vertikal Worm Gear Slew Drive Dengan Motor Listrik Planetary 24VDC

Solar Trackers Vertikal Worm Gear Slew Drive Dengan Motor Listrik Planetary 24VDC

  • Solar Trackers Vertikal Worm Gear Slew Drive Dengan Motor Listrik Planetary 24VDC
  • Solar Trackers Vertikal Worm Gear Slew Drive Dengan Motor Listrik Planetary 24VDC
Solar Trackers Vertikal Worm Gear Slew Drive Dengan Motor Listrik Planetary 24VDC
Detail produk:
Tempat asal: Cina
Nama merek: HangTuo
Sertifikasi: CE, ISO9001
Nomor model: VE7 "
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: Bagian 1
Harga: USD 280~504 / pc
Kemasan rincian: Peti tripleks/Triplex
Waktu pengiriman: 15 ~ 45 hari
Syarat-syarat pembayaran: L/C, T/T, Western Union
Menyediakan kemampuan: 2000 pcs per bulan
Kontak
Detil Deskripsi produk
Bahan: 50Mn, 42CrMo Model: VE7 "
Rasio Gear: 57: 1 Nilai output torsi: 1750Nm
Memegang Torsi: 13200Nm Memiringkan Torsi: 7000Nm
Efisiensi: 40% Warna standar: RAL 9006
Cahaya Tinggi:

cincin slewing gigi cacing

,

motor gear cacing

Vertical Worm Gear Slew Drive Dengan Motor Listrik Planetary 24VDC Untuk Pelacak Tenaga Surya

Deskripsi


Drive slew vertikal sumbu tunggal dipasang secara vertikal, ini dirancang khusus untuk sistem pelacakan surya sumbu tunggal datar yang membutuhkan pelacakan ke arah matahari untuk timur ke barat. Rotasi yang tepat dari drive perubahan vertikal memungkinkan mekanisme untuk melacak dengan sempurna. Drive slewing vertikal semacam ini diproduksi menggunakan teknologi terbaru yang menggabungkan mekanisme jam pasir.


Keuntungan


1. Torsi backholding tinggi untuk meningkatkan keamanan sistem pelacakan surya
2. 360 derajat rentang berputar
3. Menyelimuti drive cacing di dalamnya
4. Kontak multi-gigi untuk memastikan beban tinggi
5. Fungsi mengunci diri


Data teknis

Model Perbandingan Dinilai Torsi Output Memiringkan Torsi Beban aksial Beban Radial Memegang Torsi Efisiensi Presisi Mengunci sendiri Berat
Nm Nm kN kN Nm gelar iya nih kg
3 " 31: 1 300 1500 3.6 15 7000 40% ≤0.1 iya nih 13kg
5 " 37: 1 637.5 5000 16 27 9200 40% ≤0.1 iya nih 18kg
7 " 57: 1 1750 7000 34 58 13200 40% ≤0.1 iya nih 28kg
8 " 51: 1 2250 11200 50 80 20400 40% ≤0.1 iya nih 35kg
9 " 61: 1 4300 16000 60 130 27200 40% ≤0.1 iya nih 51kg
12 " 78: 1 5600 25000 77 190 40560 40% ≤0.1 iya nih 61kg
14 " 85: 1 6750 48000 110 230 44200 40% ≤0.1 iya nih 78 kg
17 " 102: 1 9460 67000 142 390 53040 40% ≤0.1 iya nih 105 kg
21 " 125: 1 16000 89000 337 640 65000 40% ≤0.1 iya nih 185 kg
25 " 150: 1 21450 112000 476 950 89000 40% ≤0.1 iya nih 244 kg


Layanan yang Disesuaikan


1. Desain khusus berdasarkan berbagai aplikasi dan proyek
2. Berbagai jenis motor dapat dicocokkan, seperti motor hidrolik, motor stepper, motor listrik dll.
3. Berbagai warna tersedia berdasarkan kode RAL; warna standar kami adalah RAL 9006.

Miring Torsi Miring: Torsi ini adalah beban gravitasi yang dikalikan dengan jarak antara posisi beban dan pusat bantalan slewing. Jika torsi aktual lebih besar dari torsi momen miring terukur, drive slewing akan terbalik.
Beban radial: Beban vertikal ke sumbu bantalan slewing
Beban aksial: Beban sejajar dengan sumbu bantalan slewing
Memegang torsi: Ini adalah torsi terbalik. Ketika drive berputar terbalik, dan bagian tidak rusak, Torsi maksimum yang dicapai disebut memegang torsi, juga dilihat sebagai torsi rusak.
Self-locking: Hanya ketika ada beban, drive slewing tidak dapat membalikkan rotasi dan oleh karenanya disebut self-locking.
