Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | VE7 " |
Kuantitas min Order: | Bagian 1 |
---|---|
Harga: | USD 280~504 / pc |
Kemasan rincian: | Peti tripleks/Triplex |
Waktu pengiriman: | 15 ~ 45 hari |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Bahan: | 50Mn, 42CrMo | Model: | VE7 " |
---|---|---|---|
Perbandingan gigi: | 57: 1 | Dinilai Torsi Output: | 1750Nm |
Memegang Torsi: | 13200Nm | Memiringkan Torsi: | 7000Nm |
Efisiensi: | 40% | Warna standar: | RAL 9006 |
Cahaya Tinggi: | slewing drive untuk sistem pelacakan surya,drive pelacak surya |

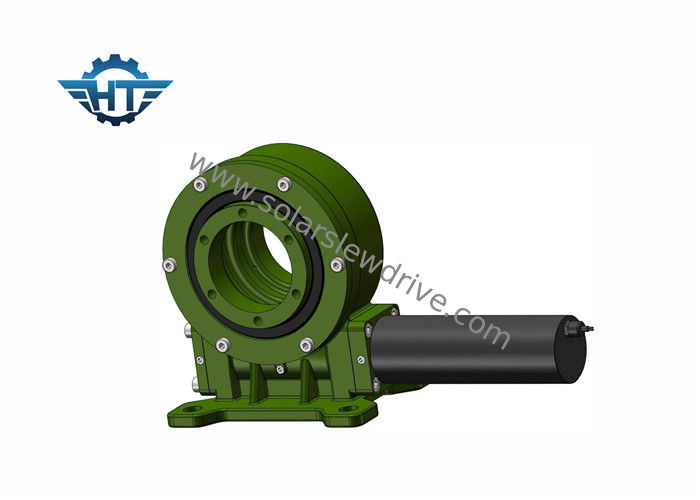

Seri Vertikal Worm Gear Slew Drive Dengan Motor Gear 24VDC Untuk Sistem Pelacakan Surya Sumbu Tunggal
Deskripsi
Drive slew yang dipasang secara vertikal dirancang khusus untuk sistem pelacakan surya yang memerlukan pelacakan sumbu horizontal.Rotasi yang tepat dari penggerak slew vertikal memungkinkan mekanisme untuk melacak dengan sempurna.Drive ring slewing vertikal semacam ini diproduksi menggunakan teknologi terbaru yang menggabungkan mekanisme jam pasir.
Keuntungan
1. Torsi backholding tinggi untuk meningkatkan keamanan sistem pelacakan surya
2. Rentang putar 360 derajat
3. Membungkus drive worm di dalam
4. Kontak multi gigi untuk memastikan beban tinggi
5. Fungsi penguncian sendiri
Data Teknis Drive Slewing VE
Model | Perbandingan | Nilai Torsi Keluaran | Torsi Miring | Beban Aksial | Beban Radial | Memegang Torsi | Efisiensi | presisi | Mengunci sendiri | Bobot |
Nm | Nm | kn | kn | Nm | gelar | Iya | kg | |||
3" | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | 0.1 | Iya | 13kg |
5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | 0.1 | Iya | 18kg |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | 0.1 | Iya | 28kg |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | 0.1 | Iya | 35kg |
9" | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | 0.1 | Iya | 51kg |
12" | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | 0.1 | Iya | 61kg |
14" | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | 0.1 | Iya | 78 kg |
17" | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | 0.1 | Iya | 105 kg |
21" | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | 0.1 | Iya | 185 kg |
25" | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | 0.1 | Iya | 244 kg |
Layanan yang Disesuaikan
1. Desain khusus berdasarkan aplikasi dan proyek yang berbeda
2. Berbagai jenis motor dapat dicocokkan, seperti motor hidrolik, motor stepper, motor listrik, dll.
3. Warna yang berbeda tersedia berdasarkan kode RAL;warna standar kami adalah RAL 9006.
Torsi Momen Miring:Torsi ini adalah beban gravitasi dikalikan dengan jarak antara posisi beban dan pusat slewing bearing.Jika torsi aktual lebih besar dari torsi momen miring terukur, penggerak slewing akan terbalik.
Beban radial: Beban vertikal ke sumbu bantalan slewing
Beban aksial: Beban sejajar dengan sumbu bantalan slewing
Memegang torsi: Ini adalah torsi terbalik. Ketika drive berputar terbalik, dan bagian-bagiannya tidak rusak, Torsi maksimum yang dicapai disebut torsi penahan, itu juga terlihat sebagai torsi rusak.
Mengunci sendiri: Hanya ketika ada beban, drive slewing tidak dapat memutar balik dan dengan demikian disebut self-locking.
