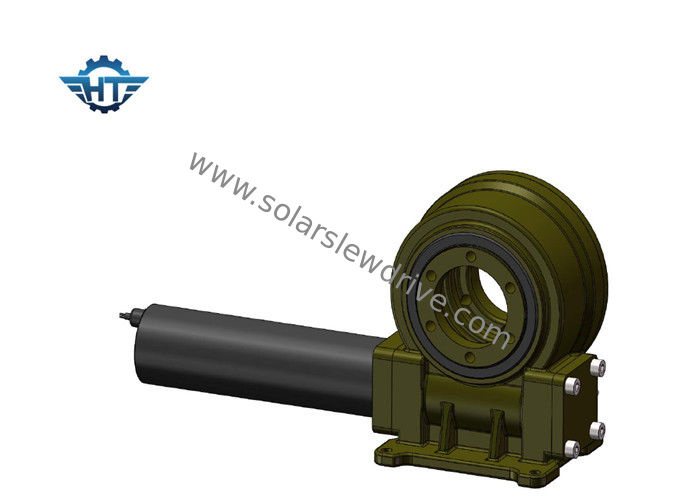

3 Inch Single Axis Small Slew Drive Untuk Sistem Pelacakan Surya Axis Tunggal

Name: 3 Inch Single Axis Small Slew Drive Untuk Sistem Pelacakan Surya Axis Tunggal
Brand: HangTuo
SKU: VE3 "
Price: 120 USD
Availability: InStock
Rating: 4.9 (177 reviews)
ISBN: 12205906

Detail produk:

Tempat asal:	Cina
Nama merek:	HangTuo
Sertifikasi:	CE, ISO9001
Nomor model:	VE3 "

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	Bagian 1
Harga:	USD 120~504 / pc
Kemasan rincian:	Peti tripleks/Triplex
Waktu pengiriman:	15 ~ 45 hari
Syarat-syarat pembayaran:	L/C, T/T, Western Union
Menyediakan kemampuan:	2000 pcs per bulan

Kontak

Detil Deskripsi produk

Bahan:	50Mn, 42CrMo	Model:	VE3 "
Rasio Gear:	31: 1	Efisiensi:	40%
Warna:	RAL 9006 atau seperti yang diminta	Aplikasi:	sistem pelacakan surya
Tempat asal:	Changzhou, Cina	Driver:	Motor 24VDC
Garansi:	5 ~ 10 tahun	Sertifikat:	ISO9001, CE
Situs Instalasi:	Lapangan Terbuka, Atap Datar	Fitur:	Aman, Instalasi Cepat, umur panjang
Cahaya Tinggi:	worm drive gearbox , cincin slewing gigi cacing

3 Inch Single Axis Slew Drive Kecil Dengan Motor Gear 24VDC Untuk Sistem Pelacakan Surya Axis Tunggal

Slewing drive adalah jenis baru produk slewing, biasanya disebut slewing ring, yang biasanya terdiri dari cacing, slewing ring, housing, motor dan komponen lainnya. Karena komponen inti adalah bantalan slewing, mereka dapat secara simultan menahan gaya aksial, gaya radial, dan momen terbalik. Dibandingkan dengan produk rotari tradisional, slewing drive baru ini memiliki instalasi yang mudah, perawatan yang mudah, dan tingkat instalasi yang lebih tinggi.

Parameter kinerja seri VE

Model	Perbandingan	Dinilai Torsi Output	Memiringkan Torsi	Beban aksial	Beban Radial	Memegang Torsi	Efisiensi	Presisi	Mengunci sendiri	Berat
Model	Perbandingan	Nm	Nm	kN	kN	Nm	Efisiensi	gelar	iya nih	kg
3 "	31: 1	300	1500	3.6	15	7000	40%	≤0.1	iya nih	13
5 "	37: 1	637.5	5000	16	27	9200	40%	≤0.1	iya nih	18
7 "	57: 1	1750	7000	34	58	13200	40%	≤0.1	iya nih	28
8 "	51: 1	2250	11200	50	80	20400	40%	≤0.1	iya nih	35
9 "	61: 1	4300	16000	60	130	27200	40%	≤0.1	iya nih	51
12 "	78: 1	5600	25000	77	190	40560	40%	≤0.1	iya nih	61
14 "	85: 1	6750	48000	110	230	44200	40%	≤0.1	iya nih	78
17 "	102: 1	9460	67000	142	390	53040	40%	≤0.1	iya nih	105
21 "	125: 1	16000	89000	337	640	65000	40%	≤0.1	iya nih	185
25 "	150: 1	21450	112000	476	950	89000	40%	≤0.1	iya nih	244

Drive slewing yang disarankan

Drive slewing rumah tertutup	SE1	SE3	SE5	SE7	SE9	SE12	SE14	SE21
Drive slewing perumahan tertutup yang tepat	ZE3	ZE5	ZE7	ZE9
Worm gear slewing drive	WE1	WE3	WE5	WE7	WE9
Drive slewing sumbu ganda	SDE3	ZDE3	SDE5	ZDE5	SDE7	ZDE7
Drive slewing tertutup vertikal	VE3	VE5	VE6	VE7	VE9	VE12

Motor DC

1. Mengadopsi struktur pendukung ganda untuk poros keluaran sehingga torsi maksimum gearbox meningkat banyak.

2. Roda matahari dan roda planet dihubungkan oleh spline yang meningkatkan torsi maksimum gearbox dan memperpanjang umur.

3. Kami menggunakan roda gigi heliks pada tahap input yang membuat kebisingan rendah dan berjalan lancar dalam kecepatan tinggi. Cincin roda gigi dalam dipisahkan sehingga kita dapat membuat lebih banyak rasio dan desainnya fleksibel. Gearbox dan motor terletak oleh perbaikan jahitan dengan sekrup dalam aksial yang meningkatkan ketepatan pencocokan dan mengurangi kebisingan.

4. Kami menggunakan rolling pin holder di dalam roda planetary. Kami menggunakan rolling pin grinding bukannya sliding grinding sehingga umur gearbox jauh lebih lama.

5. Struktur pendukung ganda; Gerinda internal pada bore bagian dalam roda gigi planet membuat bore bagian dalam kurang dari 0,003 mm, berjalan dengan menggulir bukannya meluncur; Pengerukan presisi permukaan gigi HRC60; Pengadopsian semua teknologi ini memastikan pengoperasian yang super sunyi dan stabil dan waktu umur panjang lebih dari 10.000 jam.
