Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | VE9 |
Kuantitas min Order: | Bagian 1 |
---|---|
Harga: | USD 280~504 / pc |
Kemasan rincian: | Peti tripleks/Triplex |
Waktu pengiriman: | 15 ~ 45 hari |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Bahan: | 50Mn, 42CrMo | Model: | VE9 " |
---|---|---|---|
Rasio Gear: | 61: 1 | Nilai torsi: | 4300 Nm |
Memegang Torsi: | 27200 Nm | Memiringkan Torsi: | 16000 nm |
Efisiensi: | 40% | Output Persegi: | 94 * 94 mm |
Cahaya Tinggi: | solar tracker drive,solar slew drive |

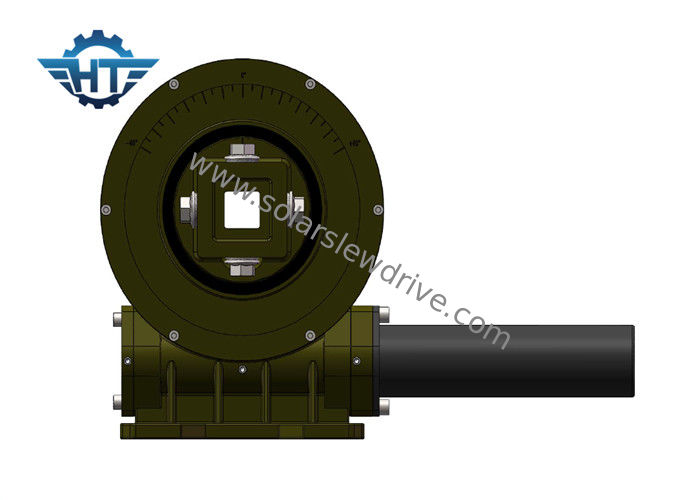

Vertikal Worm Gear Slew Drive Kecil Dengan Output Tabung Persegi Untuk Sistem Pelacakan Surya Sumbu Tunggal Datar
Deskripsi
Slewing Drive dirancang untuk menangani beban radial, aksial, dan momen yang terjadi secara bersamaan.
Drive slew vertikal 9 inci bisa dengan tabung persegi atau keluaran flange. Squaretube biasanya berukuran 94 × 94 mm, dan kami juga mengembangkan dengan ukuran tabung 110 × 110 mm yang menggunakan sistem pelacakan surya sumbu tunggal datar. Ukuran dapat disesuaikan berdasarkan permintaan khusus pelanggan. Ini fitur kelas IP tinggi yang dapat melindungi drive dari berbagai kondisi lingkungan seperti debu, air, pasir dan bahkan air.
Kami diproduksi berdasarkan standar yang diperlukan dalam sistem ISO9001. Kami juga melewati sertifikasi CE. Slew drive memiliki umur yang panjang dan dirancang selama 30 tahun menggunakan masa pakai.
Data teknis
Model | Perbandingan | Dinilai Output Torsi (Nm) | Memiringkan Torsi (Nm) | Memegang Torsi (Nm) | Beban aksial (kn) | Beban Radial (kn) | Efisiensi | Presisi (°) | Mengunci sendiri | Berat (kg) |
3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | iya nih | 12 |
5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | iya nih | 18 |
7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | iya nih | 32 |
8 " | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | iya nih | 28 |
9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | iya nih | 52 |
12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | iya nih | 65 |
14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | iya nih | 88 |
17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | iya nih | 135 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | iya nih | 192 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | iya nih | 251 |
Keuntungan
1. Torsi backholding tinggi untuk meningkatkan keamanan sistem pelacakan surya
2. Keras berhenti di dalam jika mulfunctioning dari sistem kontrol perangkat lunak
3. Menyelimuti drive cacing di dalamnya
4. Kontak multi-gigi untuk memastikan beban tinggi
5. Fungsi mengunci diri
6. Output tabung persegi 110 * 110 mm atau 94 * 94mm
