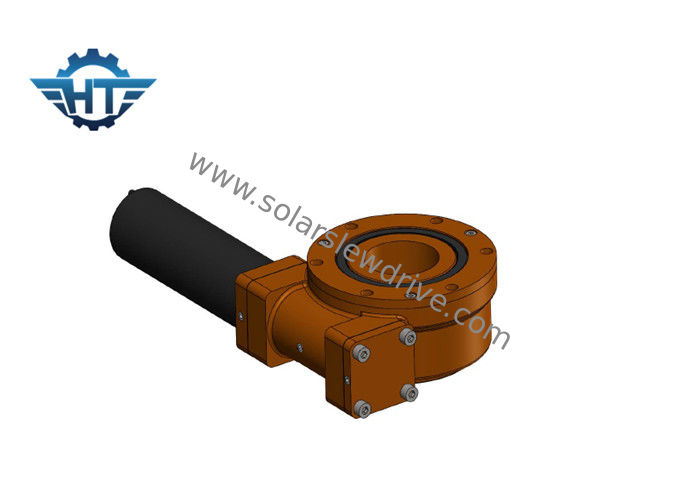

3 Inch IP66 Small Slew Drive Dengan Motor Gear Planetary 24VDC Untuk Sistem Pelacakan Surya Tilted
Deskripsi
Sistem penggerak slew adalah unit yang dibangun secara kompak yang terdiri dari cacing, gigi, alas, rumah, bantalan, dan aksesori lainnya. Unit ini membawa keunggulan gigi dan cacing menjadi satu unit.
Drive SE kami menawarkan penutup IP66 yang hampir sepenuhnya melindungi dari partikel lingkungan seperti debu, kotoran, pasir, dan bahkan air. Peralatan pengujian kami memastikan produk kami seumur hidup lapangan 30 tahun.
Parameter drive slewing
| Model | Perbandingan | Dinilai Output Torsi (Nm) | Memiringkan Torsi (Nm) | Memegang Torsi (Nm) | Beban aksial (kn) | Beban Radial (kn) | Efisiensi | Presisi (°) | Mengunci sendiri | Berat (kg) |
| 1 ” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | iya nih | 6 |
| 3 ” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | iya nih | 8 |
| 5 ” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | iya nih | 12 |
| 7 ” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | iya nih | 21 |
| 9 ” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | iya nih | 49 |
| 12 ” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | iya nih | 61 |
| 14 ” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | iya nih | 63 |
| 17 ” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | iya nih | 105 |
| 21 ” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | iya nih | 149 |
| 25 ” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | iya nih | 204 |
Motor yang berbeda (motor 220VAC, 380VAC, 12VDC, 24VDC, 48VDC motor, motor servo dan motor stepper) dapat dirancang sesuai dengan kebutuhan pelanggan.
Motor DC
1. Mengadopsi struktur pendukung ganda untuk poros keluaran sehingga torsi maksimum gearbox meningkat banyak.
2. Roda matahari dan roda planet dihubungkan oleh spline yang meningkatkan torsi maksimum gearbox dan memperpanjang umur.
3. Kami menggunakan roda gigi heliks pada tahap input yang membuat kebisingan rendah dan berjalan lancar dalam kecepatan tinggi. Cincin roda gigi dalam dipisahkan sehingga kita dapat membuat lebih banyak rasio dan desainnya fleksibel. Gearbox dan motor terletak oleh perbaikan jahitan dengan sekrup dalam aksial yang meningkatkan ketepatan pencocokan dan mengurangi kebisingan.
4. Kami menggunakan rolling pin holder di dalam roda planetary. Kami menggunakan rolling pin grinding bukannya sliding grinding sehingga umur gearbox jauh lebih lama.
5. Struktur pendukung ganda; Gerinda internal pada bore bagian dalam roda gigi planet membuat bore bagian dalam kurang dari 0,003 mm, berjalan dengan menggulir bukannya meluncur; HRC60 menggores permukaan gigi presisi; Adopsi dari semua teknologi ini memastikan operasi yang super tenang dan mantap dan waktu umur panjang lebih dari 10000 jam.
Ukuran
