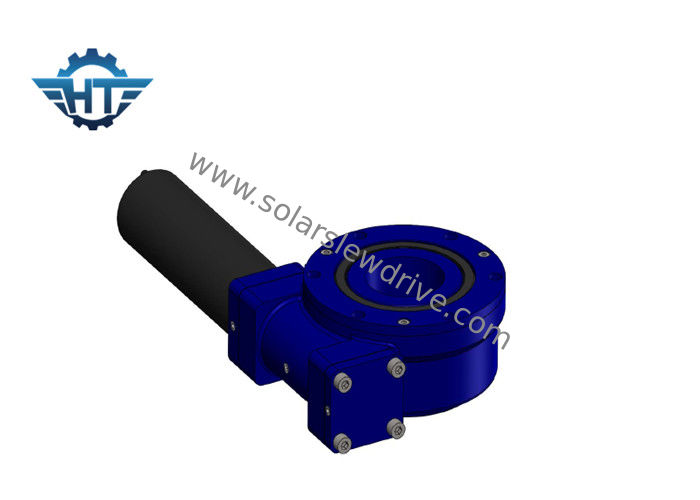

Pelacak Tenaga Surya Terlampir SE3 Slew Drive Dengan Motor Gear Planetary 24VDC Dan Sensor Hall

Pelacak Tenaga Surya Terlampir SE3 Slew Drive Dengan Motor Gear Planetary 24VDC Dan Sensor Hall

  • Pelacak Tenaga Surya Terlampir SE3 Slew Drive Dengan Motor Gear Planetary 24VDC Dan Sensor Hall
  • Pelacak Tenaga Surya Terlampir SE3 Slew Drive Dengan Motor Gear Planetary 24VDC Dan Sensor Hall
Pelacak Tenaga Surya Terlampir SE3 Slew Drive Dengan Motor Gear Planetary 24VDC Dan Sensor Hall
Detail produk:
Tempat asal: Cina
Nama merek: HangTuo
Sertifikasi: CE, ISO9001
Nomor model: SE3
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: Bagian 1
Harga: USD 100~1100/ pc
Kemasan rincian: Peti tripleks/Triplex
Waktu pengiriman: 15 ~ 45 hari
Syarat-syarat pembayaran: L/C, T/T, Western Union
Menyediakan kemampuan: 2000 pcs per bulan
Kontak
Detil Deskripsi produk
Perbandingan gigi: 31: 1 Torsi Output Normal: 533 Nm
Tempat asal: CHANGZHOU, CHINA Memegang Torsi: 7000 Nm
Memiringkan Torsi: 744 Nm Dinilai Torsi Output: 0,065 RPM
Pemakaian: Pelacak Surya Lindungi Fitur: IP66
Cahaya Tinggi:

slewing drive untuk sistem pelacakan surya

,

drive pelacak surya



SE3 Enclosed Solar Tracker Slew Drive Dengan 24VDC Planetary Gear Motor Dan Sensor Hall



Keterangan



Gearbox penggerak cacing cocok untuk aplikasi yang menuntut rotasi lambat dengan gerakan kontinu atau siklis yang mampu menangani beban gabungan.Produk ini memiliki dimensi standar untuk menyambungkan motor listrik atau hidrolik serta menyambungkan seluruh sistem ke peralatan.



Pelacak Tenaga Surya Terlampir SE3 Slew Drive Dengan Motor Gear Planetary 24VDC Dan Sensor Hall 0



Karena kekompakan, kekakuan tinggi, dan keunggulan lainnya yang disebutkan, sistem penggerak cacing digunakan dalam berbagai peralatan seperti platform perakitan bergerak, sistem satelit, derek pemuatan hidraulik pada kendaraan pengangkut, derek laut kecil, tangga putar yang dapat diperpanjang, dalam unit roda besar pengangkut portal laut.



Sistem penggerak slew worm adalah unit yang dibangun secara kompak yang terdiri dari cincin slewing, pelat dasar, dan worm.Unit ini membawa keunggulan slewing ring dan worm menjadi satu kesatuan.



Parameter penggerak slewing



Model Perbandingan Nilai Torsi Keluaran Torsi Miring Memegang Torsi Beban Aksial Beban Radial Efisiensi presisi Mengunci sendiri Berat
Nm Nm Nm kn kn derajat Ya kg
1" 31: 1 400 1000 1800 22 12 40% 0.1 Ya 6
3" 31: 1 300 1500 7000 30 15 40% 0.1 Ya 9
5" 37:1 637.5 6000 9200 68 27 40% 0.1 Ya 14
7" 57:1 1750 10500 13200 132 58 40% 0.1 Ya 23
9" 61: 1 4300 49900 30800 340 130 40% 0.1 Ya 44
12" 78: 1 5600 54400 40560 480 190 40% 0.1 Ya 51
14" 85: 1 6750 135000 44200 680 230 40% 0.1 Ya 62
17" 102: 1 9460 203000 53040 980 390 40% 0.1 Ya 85
21" 125: 1 16000 271000 65000 1600 640 40% 0.1 Ya 141
25" 150: 1 21450 346000 89000 2400 950 40% 0.1 Ya 182



Perkataan

1. Motor yang berbeda (AC, DC, dan Hidrolik) dapat dirancang sesuai dengan kebutuhan pelanggan.

2. Poros berlawanan dengan motor dapat memilih untuk menjadi kepala hex atau tidak.



Motor DC



1. Mengadopsi struktur pendukung ganda untuk poros keluaran sehingga torsi maksimum gearbox meningkat banyak.

2. Roda matahari dan roda planet dihubungkan oleh spline yang meningkatkan torsi maksimum gearbox dan memperpanjang umur.

3. Kami menggunakan roda gigi heliks pada tahap input yang membuat kebisingan rendah dan berjalan lancar dalam kecepatan tinggi. Cincin roda gigi bagian dalam dipisahkan sehingga kami dapat membuat lebih banyak rasio dan desainnya fleksibel. Gearbox dan motor ditempatkan dengan jahitan yang diperbaiki dengan sekrup di aksial yang meningkatkan presisi pencocokan dan mengurangi kebisingan.

4. Kami menggunakan rolling pin holder di dalam planetary wheel. Kami menggunakan rolling pin grinding bukan sliding grinding sehingga umur gearbox lebih lama.

5. Struktur pendukung ganda;Penggerindaan internal pada lubang bagian dalam dari roda gigi planet membuat kebulatan lubang bagian dalam kurang dari 0,003mm; berjalan dengan menggulung bukannya meluncur;Pengikisan presisi permukaan gigi HRC60; Mengadopsi semua teknologi ini memastikan pengoperasian yang sangat tenang dan stabil serta masa pakai yang lama lebih dari 10.000 jam.



Ukuran

Pelacak Tenaga Surya Terlampir SE3 Slew Drive Dengan Motor Gear Planetary 24VDC Dan Sensor Hall 1
