Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | VE9 " |
Kuantitas min Order: | Bagian 1 |
---|---|
Harga: | USD 280~504 / pc |
Kemasan rincian: | Peti tripleks/Triplex |
Waktu pengiriman: | 15 ~ 45 hari |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Bahan: | 50Mn, 42CrMo | Model: | VE9 " |
---|---|---|---|
Rasio Gear: | 61: 1 | Nilai output torsi: | 4300 Nm |
Memegang Torsi: | 27200 Nm | Memiringkan Torsi: | 16000 nm |
Efisiensi: | 40% | Tepat: | kurang dari 0,1 derajat |
Cahaya Tinggi: | slewing drive untuk sistem pelacakan surya,drive pelacak surya |

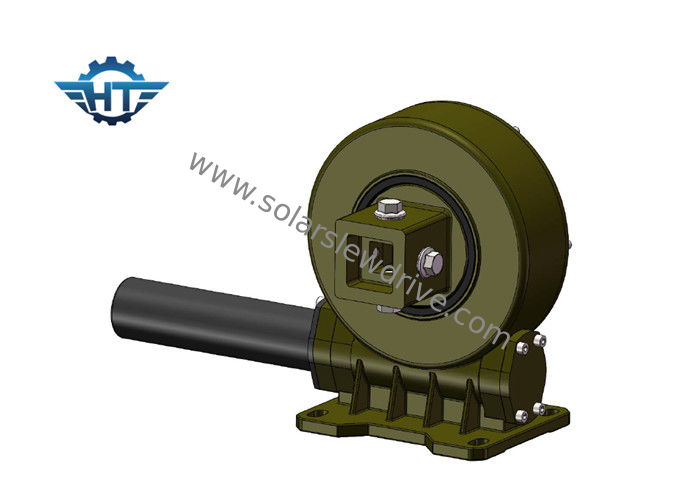

VE9 IP66 Vertikal Slew Drive Gearbox Dengan Tabung Keluaran Persegi Untuk Sistem Pelacakan Surya
Deskripsi
Sistem penggerak cacing slew adalah unit yang dibangun secara kompak yang terdiri dari cincin penggerak, pelat dasar dan cacing. Unit ini membawa keunggulan cincin slewing dan cacing menjadi satu unit.
Sangat cocok untuk aplikasi yang membutuhkan rotasi lambat dengan gerakan terus menerus atau siklus yang mampu menangani beban gabungan. Produk ini dengan dimensi standar untuk menghubungkan motor listrik atau hidrolik serta menghubungkan seluruh sistem ke peralatan.
Karena kekompakannya, kekakuan tinggi dan keunggulan lain yang disebutkan, sistem penggerak cacing digunakan dalam berbagai peralatan seperti platform perakitan seluler, sistem satelit, derek pemuatan hidraulik pada kendaraan angkut, crane laut kecil, tangga putar yang dapat diperpanjang, dalam unit roda berukuran besar transporter portal laut.
Data teknis
Model: | VE9 | Tempat asal | Changzhou, Tiongkok |
Merek | HANGTUO | Mengetik | Tertutup |
Bahan | 42CrMo, 50Mn | Torsi Keluaran | 4300 Nm |
Memiringkan Momen Torsi | 16 K Nm | Memegang Torsi | 27 K Nm |
Peringkat aksial statis | 60 KN | Peringkat Radial Statis | 130 KN |
Peringkat aksial dinamis | 30 KN | Peringkat Radial Dinamis | 65 KN |
Perbandingan gigi | 37: 1 | Efisiensi | 40% |
VE Slew Drive Data Teknis
Model | Perbandingan | Dinilai Torsi Output | Memiringkan Torsi | Beban aksial | Beban Radial | Memegang Torsi | Efisiensi | Presisi | Mengunci sendiri | Berat |
Nm | Nm | kN | kN | Nm | gelar | iya nih | kg | |||
3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | iya nih | 13kg |
5 " | 37: 1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | iya nih | 18kg |
7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | iya nih | 28kg |
8 " | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | iya nih | 35kg |
9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | iya nih | 51kg |
12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | iya nih | 61kg |
14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | iya nih | 78 kg |
17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | iya nih | 105 kg |
21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | iya nih | 185 kg |
25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | iya nih | 244 kg |
Keuntungan
1. Rotasi ± 60 °, batas keras / batas keras di dalam drive jika perangkat lunak mengalami kegagalan kontrol
2. Koneksi motor penggerak dari sisi kiri atau kanan
3. Selama instalasi, tidak perlu menyesuaikan jarak roda gigi; ini sudah ditetapkan oleh produsen sebelum pabrik
4. Instalasi sederhana dan perawatan rendah
5. Pemanfaatan ruang rasional
6. Gigi terkunci sendiri; oleh karena itu rem tidak diperlukan
7. Metode awal dan berhenti yang mudah dan lancar
