Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | VE 9 |
Kuantitas min Order: | Bagian 1 |
---|---|
Harga: | USD 280~504 / pc |
Kemasan rincian: | Peti tripleks/Triplex |
Waktu pengiriman: | 15 ~ 45 hari |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Mengetik: | Tertutup | Aplikasi: | Mesin konstruksi |
---|---|---|---|
Driver: | Hidrolik motor | IP kelas: | IP66 |
Warna: | Seperti yang diminta | Effciency: | 40% |
Model: | VE9 | Rasio: | 61: 1 |
Cahaya Tinggi: | motor penggerak hidrolik,roda penggerak hidrolik |

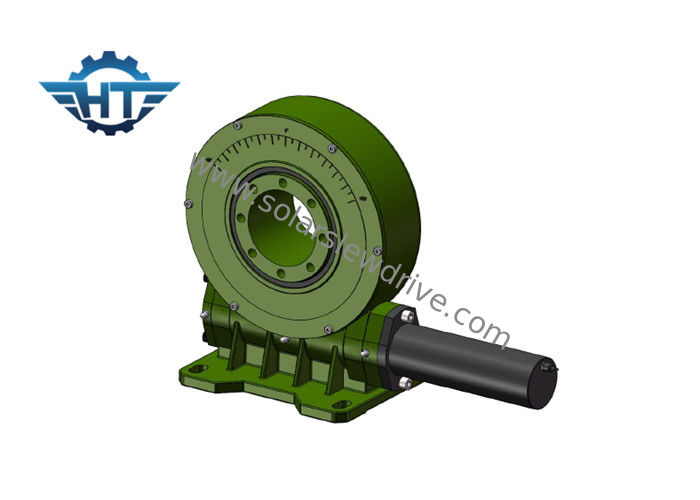

VE9 Worm Drive Gearbox Dengan Housing Tertutup Untuk Sistem Pelacakan Surya Sumbu Tunggal
Deskripsi Produk
Perancangan vertikal adalah titik terang terbesar dari drive slewing Hangtuo, perancangan vertikal terutama digunakan untuk sistem pelacak surya, struktur khusus menyederhanakan struktur kompleks dari braket sistem pelacakan surya sumbu tunggal, mengurangi biaya seluruh sistem, perancangan vertikal memainkan peran yang lebih kompetitif di pasar pelacak surya.
Model: | VE9 | Tempat asal | Changzhou, Tiongkok |
Merek | HANGTUO | Mengetik | Tertutup |
Bahan | 42CrMo, 50Mn | Torsi Keluaran | 2000 Nm |
Memiringkan Momen Torsi | 16 K Nm | Memegang Torsi | 30,5 K Nm |
Peringkat aksial statis | 60 KN | Peringkat Radial Statis | 130 KN |
Peringkat aksial dinamis | 30 KN | Peringkat Radial Dinamis | 65 KN |
Perbandingan gigi | 37: 1 | Efisiensi | 40% |
Aplikasi
Aplikasi drive slewing yang paling umum untuk drive slewing sumbu ganda adalah pelacak surya sumbu ganda, seperti heliostats dan photovoltaics terkonsentrasi (CPV), dan antena parabola atau satelit. Aplikasi lain termasuk lift otomotif, pemosisian lengan robot, dan peralatan panggung.
Spesifikasi Positioner Dual-Axis SDE
Fitur
1. Desain tertutup vertikal dengan output tunggal atau ganda.
2. Menggunakan gigi cacing jam pasir, kontak multi-gigi, transfer torsi tinggi untuk menahan beban yang lebih besar.
Parameter dari Seri VE
Model | Perbandingan | Dinilai Output Torsi (Nm) | Memiringkan Torsi (Nm) | Memegang Torsi (Nm) | Beban aksial (kn) | Beban Radial (kn) | Efisiensi | Presisi (°) | Mengunci sendiri | Berat (kg) |
3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | iya nih | 12 |
5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | iya nih | 18 |
7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | iya nih | 32 |
8 " | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | iya nih | 28 |
9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | iya nih | 52 |
12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | iya nih | 65 |
14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | iya nih | 88 |
17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | iya nih | 135 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | iya nih | 192 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | iya nih | 251 |
