Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | VE |
Kuantitas min Order: | Bagian 1 |
---|---|
Harga: | USD 100~1100 / pc |
Kemasan rincian: | Peti tripleks/Triplex |
Waktu pengiriman: | 15 ~ 45 hari |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Mengetik: | VE Slewing Drive | Bahan: | 42CrMo atau 50Mn |
---|---|---|---|
Garansi: | 5 ~ 10 Tahun | Ukuran: | 3 inci hingga 25 inci |
Jenis gigi: | Gigi heliks | Motor: | AC atau DC atau Hydarulic |
warna: | Pelanggan yang diperlukan | Aplikasi: | Pelacak surya |
Cahaya Tinggi: | solar tracker drive,slewing drive for solar tracking system |

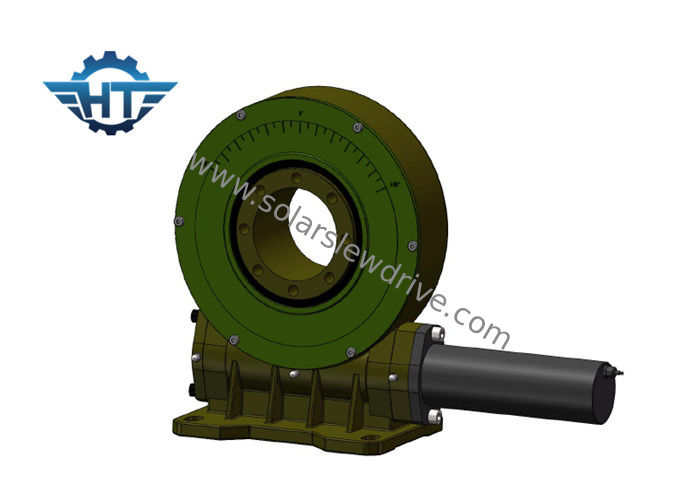

Gearbox Worm Torsi Beban Tinggi, IP66 Nol Backlash Slew Drives Tertutup Untuk Sistem Tenaga Surya Terkonsentrasi
Deskripsi
Slew drive adalah unit all-in-one yang terdiri dari slew ring, gear, housing, dan motor (listrik atau hidrolik) dan dirancang untuk pemuatan aksial, radial, dan momen. Kami mengembangkan drive slew drive backlash cacing khusus untuk aplikasi di mana akurasi tinggi diperlukan.
fitur
1. Hangtuo slew Drive didukung oleh teknologi cacing hour glass (Double Enveloping) untuk meningkatkan penanganan beban, efisiensi dan akurasi.
2. Memproduksi berbagai gaya penggerak, ukuran model, rentang kinerja, opsi penyegelan, dan karakteristik pemasangan.
3. Ukuran model standar dari 75mm hingga 800mm.
4. Serangan balik, hampir tidak ada reaksi
5. Mengunci diri
Banyak Pilihan
1. Rasio pengurangan gigi 31: 1 hingga 150: 1
2. Pemasangan horizontal, vertikal, atau kombinasi beberapa sumbu
3. Cacing tunggal atau cacing ganda
4. Opsi motor listrik atau hidrolik
5. Housing: Terbuka atau Tertutup
6. Konfigurasi input yang disesuaikan
7. Desain khusus sesuai persyaratan aplikasi
Data teknis
Parameter Kinerja Model VE | ||||||||||||
Model | Dinilai Output Torsi (Nm) | Memegang Torsi (Nm) | TiltingTorque (Nm) | Beban aksial (kn) | Beban Radial (kn) | Perbandingan | Presisi (derajat) | Presisi | AKU P | Tep Tepi (℃) | Mengunci sendiri | Berat (kg) |
3 " | 600 | 1800 | 1500 | 22 | 15 | 31: 1 | 40% | ≤0.1 0 | 66 | -40 ~ + 120 | iya nih | 12kg |
5 " | 800 | 9200 | 5000 | 16 | 27 | 37: 1 | 40% | ≤0.1 0 | 66 | -40 ~ + 120 | iya nih | 18kg |
7 " | 1750 | 13200 | 7000 | 34 | 58 | 57: 1 | 40% | ≤0.1 0 | 66 | -40 ~ + 120 | iya nih | 32kg |
8 " | 2250 | 20400 | 11200 | 50 | 80 | 51: 1 | 40% | ≤0.1 0 | 66 | -40 ~ + 120 | iya nih | 28kg |
9 " | 4300 | 30800 | 16000 | 60 | 130 | 61: 1 | 40% | ≤0.1 0 | 66 | -40 ~ + 120 | iya nih | 52kg |
12 " | 5600 | 40560 | 25000 | 77 | 190 | 78: 1 | 40% | ≤0.1 0 | 66 | -40 ~ + 120 | iya nih | 65kg |
14 " | 6750 | 44200 | 48000 | 110 | 230 | 85: 1 | 40% | ≤0.1 0 | 66 | -40 ~ + 120 | iya nih | 88 kg |
17 " | 9460 | 53040 | 67000 | 142 | 390 | 102: 1 | 40% | ≤0.1 0 | 66 | -40 ~ + 120 | iya nih | 135 kg |
21 " | 16000 | 65000 | 89000 | 337 | 640 | 125: 1 | 40% | ≤0.1 0 | 66 | -40 ~ + 120 | iya nih | 192 kg |
25 " | 21450 | 89000 | 112000 | 476 | 950 | 150: 1 | 40% | ≤0.1 0 | 66 | -40 ~ + 120 | iya nih | 251 kg |
