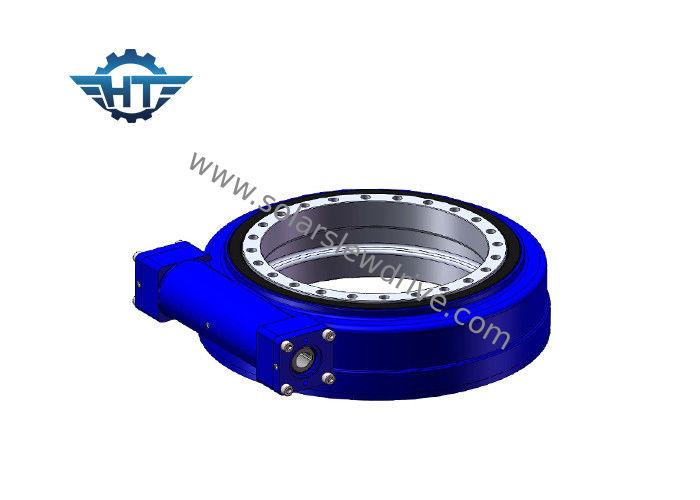

SE9 Inch Slewing Ring Drive Dengan Motor Stepper 24 VDC Dan Encoders Untuk Pembangkit Listrik Tenaga Surya

SE9 Inch Slewing Ring Drive Dengan Motor Stepper 24 VDC Dan Encoders Untuk Pembangkit Listrik Tenaga Surya

  • SE9 Inch Slewing Ring Drive Dengan Motor Stepper 24 VDC Dan Encoders Untuk Pembangkit Listrik Tenaga Surya
SE9 Inch Slewing Ring Drive Dengan Motor Stepper 24 VDC Dan Encoders Untuk Pembangkit Listrik Tenaga Surya
Detail produk:
Tempat asal: Cina
Nama merek: HangTuo
Sertifikasi: CE, ISO9001
Nomor model: SE9
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: Bagian 1
Harga: USD 280~504 / pc
Kemasan rincian: Peti tripleks/Triplex
Waktu pengiriman: 15 ~ 45 hari
Syarat-syarat pembayaran: L/C, T/T, Western Union
Menyediakan kemampuan: 2000 pcs per bulan
Kontak
Detil Deskripsi produk
Model: 9 Inch Rasio Gear: 61: 1
Efisiensi: 40% Mengetik: seri horisontal
Aplikasi: energi matahari Layanan OEM: TERSEDIA
Tempat asal: Changzhou, Cina Driver: 24vdc motor
Cahaya Tinggi:

worm drive gearbox

,

worm gear slewing ring

Deskripsi

Apa itu Slewing Drive?

Slewing drive (atau slew drive) adalah sistem lengkap, siap dipasang yang terdiri dari bola atau roller slewing ring (bearing), worm, dan housing yang tertutup sepenuhnya. Itu dapat disesuaikan dengan gearbox planetary hidrolik atau listrik dengan kelas IP dipilih berdasarkan berbagai aplikasi dan permintaan pelanggan.

Ini memiliki fitur perlindungan korosi, beban tinggi, dan presisi tinggi.

Slewing gigi cacing diterapkan secara luas di bagian mesin dan energi surya yang relatif berputar seperti sistem pelacakan surya, sasis putar dari mesin kerja udara, truk derek, bor batu, mesin bor, mesin kayu genggam, mesin kode cetakan.

Parameter drive slewing

Parameter Kinerja Model SE
Model Perbandingan Dinilai Torsi Output Memiringkan Torsi Memegang Torsi Beban aksial Beban Radial Efisiensi Presisi Mengunci sendiri Berat
Nm Nm Nm kN kN gelar iya nih kg
1 " 31: 1 400 1000 1800 22 12 40% ≤0.1 iya nih 6
3 " 31: 1 300 1500 7000 30 15 40% ≤0.1 iya nih 9
5 " 37: 1 637.5 6000 9200 68 27 40% ≤0.1 iya nih 14
7 " 57: 1 1750 10500 13200 132 58 40% ≤0.1 iya nih 23
9 " 61: 1 4300 49900 30800 340 130 40% ≤0.1 iya nih 44
12 " 78: 1 5600 54400 40560 480 190 40% ≤0.1 iya nih 51
14 " 85: 1 6750 135000 44200 680 230 40% ≤0.1 iya nih 62
17 " 102: 1 9460 203000 53040 980 390 40% ≤0.1 iya nih 85
21 " 125: 1 16000 271000 65000 1600 640 40% ≤0.1 iya nih 141
25 " 150: 1 21450 346000 89000 2400 950 40% ≤0.1 iya nih 182

Changzhou hangtuo menggunakan teknologi amplop ganda untuk menghasilkan drive slewing dengan teknologi cacing cincin-luka sebagai cara terpenting untuk memaksimalkan beban dan meningkatkan efisiensi dan akurasi transmisi. Ketika cacing terlibat dengan bantalan slewing, pertunangan multi-gigi dapat dicapai, dan ketika cacing terlibat, hanya pertunangan satu gigi yang dapat dicapai. Peningkatan keterlibatan permukaan gigi dari 5 menjadi 11 gigi dengan demikian sangat meningkatkan kekuatan dan kekuatan transmisi. Jangkauan slew drive kami tersedia dalam beberapa seri dan mencakup beragam model. Rentang kinerja dan dimensi pemasangan dapat memenuhi kebutuhan berbagai aplikasi. Saat ini, produk kami dapat dibagi menjadi 9 model dasar, diameter raceway berkisar dari 75mm hingga 800mm. Kisaran beban dari 6kNm hingga 220kNm, output torsi dari 200Nm hingga 63kNm, torsi putar dari 500Nm ke 271kNm, dan rasio pengurangan transmisi adalah dari 30: 1 hingga 156600: 1. Metode pemasangan dapat horisontal, vertikal atau multi-sumbu.

Anda dapat memesan jenis dasar (roda gigi terbuka) atau jenis yang tertutup penuh. Kami juga menawarkan slew drive dua sumbu (drive rotari tunggal berputar secara simultan di kedua arah) dan drive ganda poros tunggal (dua drive worm menggerakkan bantalan slewing yang sama pada poros tunggal).

Aplikasi slew drive yang umum termasuk pembangkit listrik tenaga surya, turbin angin, crane truk, kendaraan kerja udara, peralatan utilitas, peralatan hidrolik, peralatan perminyakan, peralatan kemudi, excavator, dan peralatan pengangkat otomatis. Ada banyak aplikasi lain yang belum terdaftar secara lengkap, karena slewing drive adalah pilihan terbaik untuk aplikasi yang menawarkan beban tinggi dan torsi tinggi pada transmisi yang sama.

Kami memproduksi berbagai jenis drive slew dan menawarkan berbagai jenis drive slew dan komponen drive. Slew drive kami dapat mengunci sendiri atau back-drive. Slew drive penguncian diri tidak mundur ketika gaya balik ditransmisikan dari cincin slewing ke worm, dan tidak perlu memasang rem terpisah. Alih-alih mengunci diri, itu dapat didorong secara terbalik. Untuk aplikasi hidrolik, kami menyediakan motor hidrolik untuk pelanggan kami. Untuk peralatan listrik, kami dapat memasok gearbox dan berbagai motor untuk pelanggan kami.
