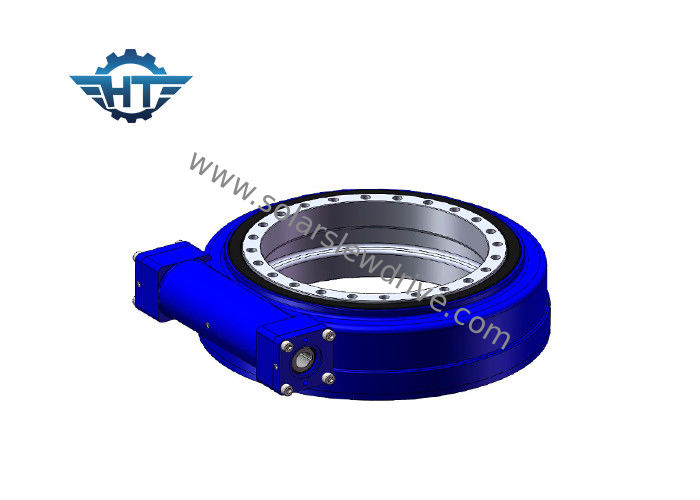

21 Inch Tertutup Worm Gear Slew Drive, Small Slew Drive Untuk Otomasi Robotika

21 Inch Tertutup Worm Gear Slew Drive, Small Slew Drive Untuk Otomasi Robotika

  • 21 Inch Tertutup Worm Gear Slew Drive, Small Slew Drive Untuk Otomasi Robotika
  • 21 Inch Tertutup Worm Gear Slew Drive, Small Slew Drive Untuk Otomasi Robotika
21 Inch Tertutup Worm Gear Slew Drive, Small Slew Drive Untuk Otomasi Robotika
Detail produk:
Tempat asal: Cina
Nama merek: HangTuo
Sertifikasi: CE, ISO9001
Nomor model: SE21 "
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: Bagian 1
Harga: USD 280~504 / pc
Kemasan rincian: Peti tripleks/Triplex
Waktu pengiriman: 15 ~ 45 hari
Syarat-syarat pembayaran: L/C, T/T, Western Union
Menyediakan kemampuan: 2000 pcs per bulan
Kontak
Detil Deskripsi produk
Bahan: 50Mn, 42CrMo Model: SE21 "
Perbandingan gigi: 125: 1 Dinilai Torsi Output: 16 kNm
Memiringkan Torsi: 205 kNm Efisiensi: 40%
Warna: RAL 9006 atau seperti yang diminta
Cahaya Tinggi:

worm drive gearbox

,

worm gear slewing ring

21 Inch Tertutup Worm Gear Slew Drive, Small Slew Drive Untuk Otomasi Robotika



Deskripsi



Karakteristik mekanisme gigi cacing



1. Bisa mendapatkan rasio transmisi yang besar, lebih kompak dari mekanisme gir miring gandar terhuyung

2. Dua roda meshing permukaan gigi untuk kontak garis, kapasitas dukungnya jauh lebih tinggi daripada mekanisme gigi miring poros terhuyung

3. Worm drive is equivalent to spiral transmission; 3. Cacing drive setara dengan transmisi spiral; it is multi-tooth meshing transmission, so the transmission is smooth, low noise ini adalah transmisi meshing multi-gigi, sehingga transmisi halus, noise rendah

4. Self-locking. 4. Mengunci diri. When the guide angle of the worm is less than the equivalent friction angle between the meshing teeth, the mechanism has feature of self-locking; Ketika sudut pemandu cacing kurang dari sudut gesekan ekivalen antara gigi meshing, mekanisme ini memiliki fitur penguncian sendiri; it can realize the reverse self-locking, that is to say, only the worm to drive the worm wheel. itu dapat mewujudkan penguncian diri terbalik, yaitu, hanya cacing untuk menggerakkan roda cacing. With this feature, the worm mechanism used in heavy machinery can play a safety protection role. Dengan fitur ini, mekanisme cacing yang digunakan pada alat berat dapat memainkan peran perlindungan keselamatan.

5. Low transmission efficiency, serious wear. 5. Efisiensi transmisi rendah, keausan serius. When the worm gear is engaged in transmission, the relative sliding speed between the meshing teeth is large, so the friction loss is large and the efficiency is low. Ketika worm gear terlibat dalam transmisi, kecepatan geser relatif antara gigi meshing besar, sehingga kehilangan gesekannya besar dan efisiensinya rendah. On the other hand, relative sliding speed ambassador tooth surface wear is serious and over heat, in order to dissipate heat and reduce wear, often the use of more expensive anti-friction and abrasion resistance of better materials and good lubrication device, so the cost is higher Di sisi lain, keausan relatif kecepatan dorong permukaan gigi yang serius dan lebih panas, untuk menghilangkan panas dan mengurangi keausan, sering kali menggunakan lebih mahal anti-gesekan dan ketahanan abrasi bahan yang lebih baik dan perangkat pelumasan yang baik, sehingga biaya lebih tinggi

6. Kekuatan aksial cacing besar



Deskripsi Produk



Tempat Asal: Jiangsu, Tiongkok (Daratan)
Nama Merek: Hangtuo

Peringkat aksial statis:1600 KN

Peringkat radial statis: 640 KN

Peringkat aksial dinamis: 385 KN
Peringkat radial dinamis: 335 KN

Kondisi: Baru
Torsi keluaran: 16 kNm
Rasio Gear: 125: 1

Torsi momen miring: 205 KN.m
Memegang torsi: 105 KN.m

Motor:Motor hidrolik 125CC, 160CC, 200CC
Layanan Purna Jual Disediakan: Insinyur tersedia untuk melayani mesin di luar negeri



Drive slewing Hangtuo dan bantalan / cincin slewing dapat digunakan untuk peralatan konstruksi dan sistem robotika otomasi, seperti crane yang dipasang di truk, carnes lepas pantai, excavator.



Keuntungan


1. Momen terbalik yang kuat
2. Mengadopsi drive cacing amplop
3. Kontak multi-gigi, kapasitas beban tinggi
4. Fungsi mengunci diri



Drive slewing yang disarankan



Drive slewing rumah tertutup SE1 SE3 SE5 SE7 SE9 SE12 SE14 SE21
Drive slewing perumahan tertutup yang tepat ZE3 ZE5 ZE7 ZE9
Worm gear slewing drive WE1 WE3 WE5 WE7 WE9
Drive slewing sumbu ganda SDE3 ZDE3 SDE5 ZDE5 SDE7 ZDE7
Drive slewing tertutup vertikal VE3 VE5 VE6 VE7 VE9 VE12
