Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |

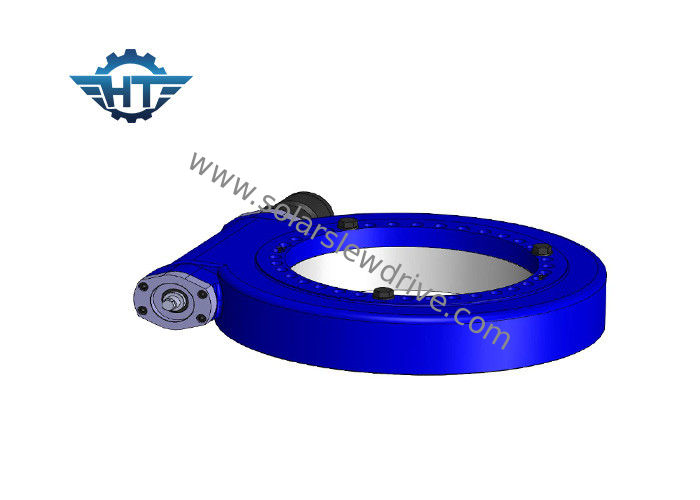

Nomor model: | SE12 " |
Kuantitas min Order: | Bagian 1 |
---|---|
Harga: | USD 280~504 / pc |
Kemasan rincian: | Peti tripleks/Triplex |
Waktu pengiriman: | 15 ~ 45 hari |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Model: | SE12 | Rasio Gear: | 78: 1 |
---|---|---|---|
Aplikasi: | mesin konstruksi dan energi baru | Tempat asal: | Changzhou, Cina |
Driver: | 220VAC / 380VAC motor servo | Garansi: | 5 ~ 10 tahun |
Sertifikat: | ISO9001, CE | Instalasi: | Horisontal |
Cahaya Tinggi: | worm drive gearbox,worm gear slewing ring |
Sebuah analisis singkat tentang empat keuntungan dari reducer rotary (slew drive)
Rotary reducer (slew drive) terutama digunakan dalam rekayasa mesin konstruksi, serta energi matahari, energi angin dan berbagai operasi jangka panjang dari mesin pelacak otomatis, dan bahkan bidang robotika industri. Rotary reducer terutama memiliki empat keunggulan berikut:
1. Peredam putar dari integrasi tinggi
Rotary reducer sangat terintegrasi, reducer rotary terbesar dan terkecil dapat menggerakkan mesin dengan celah beban puluhan kali, tetapi ukurannya, terutama ukuran aksial rantai transmisi tidak jauh berbeda, keunggulan ini memfasilitasi perataan bentuk struktural dari sambungan yang terhubung. bagian dari drive seri, sehingga mengurangi seluruh peralatan mekanis.
2. Peredam Rotary modular
Karena integrasi tinggi peredam putar, pengguna tidak harus membentuk perangkat berputar untuk setiap bagian pengadaan dan pemrosesan, sampai batas tertentu juga mengurangi produksi produk pada awal proses persiapan, sehingga sangat meningkatkan tenaga kerja produktifitas.
3. Keamanan peredam putar
Worm drive memiliki karakteristik penguncian diri terbalik, dapat mencapai penguncian diri terbalik, yaitu, hanya oleh worm untuk menggerakkan roda worm. Karakteristik ini menjadikan rotary reducer (slew drive) dapat digunakan secara luas dalam pengangkatan, pekerjaan udara dan peralatan lainnya, sambil meningkatkan konten ilmiah dan teknologi dari host, tetapi juga meningkatkan stabilitas operasi host dan faktor keselamatan operasi. . Rotary reducer (slew drive) mudah dipasang, mudah dirawat, dan menghemat ruang pemasangan lebih besar dari produk rotari tradisional.
4. Desain mainframe yang disederhanakan dari peredam putar dibandingkan dengan transmisi gigi tradisional
Worm gear bisa mendapatkan rasio perlambatan yang relatif besar, dalam beberapa kasus, dapat menghemat suku cadang mainframe untuk host, sehingga mengurangi biaya pengadaan untuk pelanggan, tetapi juga sangat mengurangi tingkat generasi kesalahan host. Sebagai struktur yang terintegrasi, peredam putar (drive penggerak) relatif baru, dan peningkatan integrasi tidak hanya membawa banyak keuntungan dalam aplikasi, tetapi juga menciptakan banyak kemudahan untuk pembuatan dan penggunaan, dan akan menjadi arah penelitian utama kami dalam meningkatkan presisi, daya tahan dan memperluas bidang penggunaannya di masa depan.
Tabel Kinerja Seri SE
Model | Perbandingan | Dinilai Torsi Output | Memiringkan Torsi | Memegang Torsi | Beban aksial | Beban Radial | Efisiensi | Presisi | Mengunci sendiri | Berat |
Nm | Nm | Nm | kN | kN | gelar | iya nih | kg | |||
1 " | 31: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | iya nih | 6 |
3 " | 31: 1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | iya nih | 9 |
5 " | 37: 1 | 637.5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | iya nih | 14 |
7 " | 57: 1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | iya nih | 23 |
9 " | 61: 1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | iya nih | 44 |
12 " | 78: 1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | iya nih | 51 |
14 " | 85: 1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | iya nih | 62 |
17 " | 102: 1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | iya nih | 85 |
21 " | 125: 1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | iya nih | 141 |
25 " | 150: 1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | iya nih | 182 |
Instruksi instalasi
Hard disk slewing seri SE umumnya dipasang secara horizontal. Dan kami juga merekomendasikan untuk menginstal secara horizontal mempertimbangkan kinerja drive slewing.
