Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | SE |
Kuantitas min Order: | Bagian 1 |
---|---|
Harga: | USD 100-1100 / pc |
Kemasan rincian: | Peti tripleks/Triplex |
Waktu pengiriman: | 15 ~ 45 hari |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Catu daya: | 24 VDC | Model: | Seri SE |
---|---|---|---|
Nama: | Drive Pembakaran Presisi Tinggi | Perumahan: | Pengecoran |
Sertifikasi: | ISO, CE | Output torsi: | 0,4 ~ 21 KNM |
Melindungi Fitur: | Tertutup | Tempat asal: | Changzhou, Cina |
Cahaya Tinggi: | slewing drive untuk sistem pelacakan surya,slew drive untuk pelacak surya |

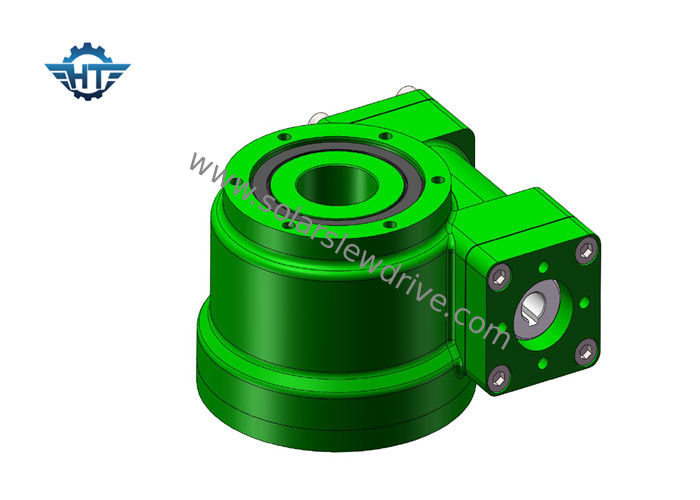

Worm Presisi Tinggi Solar Kecil Membunuh Drive Torsi Tinggi Dengan Permukaan Gigi Dipadamkan
Deskripsi
Slewing drive adalah gearbox yang dapat dengan aman menahan beban radial dan aksial, serta mentransmisikan torsi untuk berputar. Rotasi dapat dalam satu sumbu tunggal atau beberapa sumbu bersamaan. Slewing drive dibuat dengan membuat gearing, bearing, seal, housing, motor dan komponen tambahan lainnya dan memasangnya ke gearbox yang sudah jadi.
1) Torsi Kemiringan: Beban dikalikan dengan jarak antara posisi beban dan pusat dukungan putar. Jika torsi yang dihasilkan oleh beban dan jarak lebih besar dari torsi momen miring terukur, penggerak putar akan terbalik.
2) Beban aksial: sejajar dengan bantalan slewing
3) Beban radial: tegak lurus terhadap bantalan slewing
4) Self-locking: hanya ketika beban, rotary drive tidak dapat membalikkan rotasi, disebut self-locking.
5) Tahan torsi: Membalikkan torsi. Ketika drive diputar mundur, bagian-bagiannya tidak rusak
6) Torsi maksimum yang dicapai disebut torsi holding.
Parameter teknik
Model | Dinilai Output Torsi (Nm) | TiltingTorque (Nm) | Memegang Torsi (Nm) | Beban aksial (kn) | Beban Radial (kn) | Perbandingan | Efisiensi | Presisi (gelar) | AKU P | Mengunci Sendiri | Berat (kg) |
1 " | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40% | ≤0.1 | 66 | iya nih | 6 |
3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | ≤0.1 | 66 | iya nih | 8 |
5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40% | ≤0.1 | 66 | iya nih | 12 |
7 " | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40% | ≤0.1 | 66 | iya nih | 21 |
9 " | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | ≤0.1 | 66 | iya nih | 49 |
12 " | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | ≤0.1 | 66 | iya nih | 61 |
14 " | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | ≤0.1 | 66 | iya nih | 63 |
17 " | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | ≤0.1 | 66 | iya nih | 105 |
21 " | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | ≤0.1 | 66 | iya nih | 149 |
25 " | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | ≤0.1 | 66 | iya nih | 204 |
