Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | SE14 |
Kuantitas min Order: | Bagian 1 |
---|---|
Harga: | USD 100~1100/ pc |
Kemasan rincian: | Peti tripleks/Triplex |
Waktu pengiriman: | 15 ~ 45 hari |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Tipe: | Penggerak Slewing SE14 | Bahan: | 42CrMo atau 50Mn |
---|---|---|---|
Jaminan: | 5 ~ 10 Tahun | Ukuran: | 3 inci hingga 25 inci |
Aplikasi: | Industri, pelacak surya | Warna: | Pelanggan Dibutuhkan |
Situs Instalasi: | Lapangan terbuka | Fitur: | IP66 |
Cahaya Tinggi: | slewing drive untuk sistem pelacakan surya,drive pelacak surya |

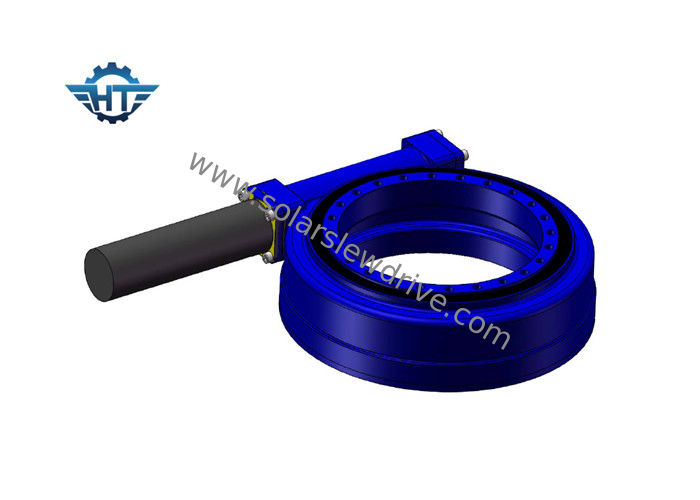

SE14 High Tilting Torque Slew Ring Drive Terlampir Dengan Motor AC Untuk Mesin KonstruksiNEMA 34 motor stepper tertutup
Deskripsi
A: Bantalan cincin bagian dalam + bola + bantalan cincin luar = BEARING
B: worm+wormwheel = Struktur worm dan wormwheel
Jika menambahkan roda gigi ke lingkar luar bantalan, maka A dan B menjadi penggerak putar.
Pertahankan keuntungan: torsi besar, penyegelan yang baik, daya dukung yang tinggi dari penutup ujung.
Hal ini dapat dicocokkan dengan motor AC, motor DC, motor sinkron, motor brushless.Ada juga motor lain yang bisa dicocokkan, tidak peduli motor apa yang kita pilih, pada dasarnya kita perlu melihat beberapa parameter: 1. Daya/torsi terukur selama operasi normal 2. Daya/torsi normal selama keadaan stabil;3. Akurasi pelacakan;4. beradaptasi dengan lingkungan suhu;5.IP kelas, tahan air, tahan debu;6. Referensi ekonomi;7. kehidupan pelayanan;8. Kecepatan pelacakan, dll.
Pelacak, pelacak, pelacak, mengapa?
Karena terbit dan terbenamnya…
Salah – matahari tidak terbit dan terbenam.
Namun tampak terbit dan terbenam karena rotasi bumi pada porosnya.
Jadi pelacak surya menangkal rotasi bumi.
Data & Dimensi Teknis
Model | Perbandingan | Nilai Torsi Keluaran (Nm) | Torsi Miring (Nm) | Memegang Torsi (Nm) | Beban Aksial (kN) | Beban Radial (kN) | Efisiensi | presisi (°) | Mengunci sendiri | Berat (kg) |
1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | 0.1 | Iya | 6 |
3” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | 0.1 | Iya | 8 |
5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | 0.1 | Iya | 12 |
7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | 0.1 | Iya | 21 |
9” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | 0.1 | Iya | 49 |
12” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | 0.1 | Iya | 61 |
14” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | 0.1 | Iya | 63 |
17” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | 0.1 | Iya | 105 |
21” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | 0.1 | Iya | 149 |
25” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | 0.1 | Iya | 204 |
