Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | HT-23 |
Kuantitas min Order: | Bagian 1 |
---|---|
Harga: | USD 100~1100/ pc |
Kemasan rincian: | Peti tripleks/Triplex |
Waktu pengiriman: | 15 ~ 45 hari |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Tipe: | Slewing Drive | Bahan: | 42CrMo atau 50Mn |
---|---|---|---|
Jaminan: | 3~10 Tahun | Ukuran: | 3 inci hingga 25 inci |
Aplikasi: | Industri, pelacak surya | Warna: | Pelanggan Dibutuhkan |
Motor: | AC atau DC atau Hidrolik | Situs Instalasi: | Lapangan terbuka |
Fitur: | Aman | Perlindungan: | IP66 |
Cahaya Tinggi: | slewing drive untuk sistem pelacakan surya,slew drive untuk pelacak surya |

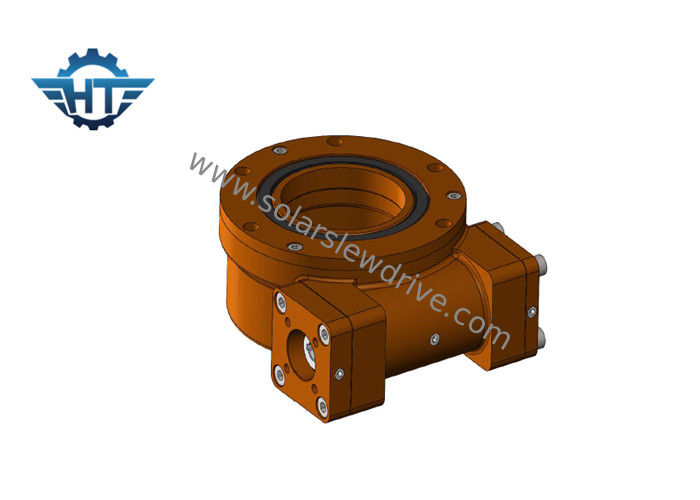

SE, VE, SDE Worm Gear Slew Drive Digunakan Dalam Sistem Pelacakan Surya Untuk Meningkatkan Profitabilitas
Deskripsi
Jenis sistem pelacakan surya penggerak slew
1) Kemiringan optimal tetap
Di lintang rendah, peningkatan pembangkit listrik minimal karena kemiringan optimal yang lebih rendah (seperti pada 8°, hampir tidak ada peningkatan);Di lintang tinggi, kemiringan optimal besar dan jumlah listrik yang dihasilkan secara signifikan lebih tinggi (misalnya, sekitar 25% pada 50 °)
2) Sumbu tunggal datar
Ini melacak perubahan sudut datang dalam satu hari matahari, dan laju peningkatan pembangkit listrik di lintang rendah secara signifikan lebih baik daripada di lintang tinggi.Secara umum diyakini bahwa pelacakan sumbu tunggal datar lebih cocok untuk penggunaan garis lintang kurang dari 30°.
3) Sumbu tunggal miring
Ini lebih cocok untuk lintang tinggi.
4) pelacakan sumbu ganda
Pendekatan ini jelas merupakan yang tertinggi dalam peningkatan pembangkit listrik karena pelacakan perubahan sudut datang matahari dalam sehari dan dalam setahun.
5) Tetap dapat disesuaikan
Jenis ini didasarkan pada perubahan sudut datang dalam satu tahun matahari untuk menyesuaikan kemiringan braket, sehingga mencapai peningkatan pembangkit listrik
Perbedaan paling mendasar antara metode pemasangan yang berbeda adalah perbedaan pembangkit listrik yang mereka bawa.Tentu akan ada perbedaan dalam investasi awal dan biaya perawatan operasional.
Pereduksi planet ideal untuk aplikasi yang membutuhkan torsi tinggi dalam paket kecil dan poros keluaran dengan penyelarasan koaksial
Data teknis
Parameter Kinerja Model VE | |||||||||||
Model | Nilai Torsi Keluaran (Nm) | Memegang Torsi (Nm) | Torsi Miring (Nm) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Presisi (derajat) | presisi | AKU P | Mengunci sendiri | Berat (kg) |
3" | 600 | 1800 | 1500 | 22 | 15 | 31: 1 | 40% | 0.10 | 66 | Iya | 12kg |
5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | 40% | 0.10 | 66 | Iya | 18kg |
7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | 40% | 0.10 | 66 | Iya | 32kg |
8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | 40% | 0.10 | 66 | Iya | 28kg |
9" | 4300 | 30800 | 16000 | 60 | 130 | 61: 1 | 40% | 0.10 | 66 | Iya | 52kg |
12" | 5600 | 40560 | 25000 | 77 | 190 | 78: 1 | 40% | 0.10 | 66 | Iya | 65kg |
14" | 6750 | 44200 | 48000 | 110 | 230 | 85: 1 | 40% | 0.10 | 66 | Iya | 88 kg |
17" | 9460 | 53040 | 67000 | 142 | 390 | 102: 1 | 40% | 0.10 | 66 | Iya | 135 kg |
21" | 16000 | 65000 | 89000 | 337 | 640 | 125: 1 | 40% | 0.10 | 66 | Iya | 192 kg |
25" | 21450 | 89000 | 112000 | 476 | 950 | 150: 1 | 40% | 0.10 | 66 | Iya | 251 kg |
Parameter Kinerja Model SDE | |||||||||||
Model | Nilai Torsi Keluaran (Nm) | Torsi Miring (Nm) | Memegang Torsi (Nm) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi | Presisi (derajat) | AKU P | Mengunci sendiri | Berat (kg) |
3" | 600 | 1500 | 5800 | 10 | 15 | 31: 1 | 40% | 0.10 | 66 | Iya | 25kg |
5" | 800 | 6000 | 9200 | 16 | 27 | 37:1 | 40% | 0.10 | 66 | Iya | 34kg |
7" | 2000 | 7500 | 13200 | 34 | 58 | 57:1 | 40% | 0.10 | 66 | Iya | 56kg |
9" | 4300 | 16000 | 27200 | 60 | 130 | 61: 1 | 40% | 0.10 | 66 | Iya | 92kg |
12" | 5800 | 25000 | 40560 | 77 | 190 | 78: 1 | 40% | 0.10 | 66 | Iya | 160 kg |
14" | 6750 | 48000 | 44200 | 110 | 230 | 85: 1 | 40% | 0.10 | 66 | Iya | 224kg |
17" | 9460 | 67000 | 53040 | 142 | 390 | 102: 1 | 40% | 0.10 | 66 | Iya | 320kg |
21" | 16000 | 89000 | 65000 | 337 | 640 | 125: 1 | 40% | 0.10 | 66 | Iya | 492kg |
25" | 21450 | 112000 | 89000 | 476 | 950 | 150: 1 | 40% | 0.10 | 66 | Iya | 705 kg |
Parameter Kinerja Model SE | |||||||||||
Model | Nilai Torsi Keluaran (Nm) | Torsi Miring (Nm) | Memegang Torsi (Nm) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi | Presisi (derajat) | AKU P | Mengunci sendiri | Berat (kg) |
1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | 0.10 | 66 | Iya | 6 |
3" | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | 0.10 | 66 | Iya | 8 |
5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | 0.10 | 66 | Iya | 12 |
7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | 0.10 | 66 | Iya | 21 |
9" | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | 0.10 | 66 | Iya | 49 |
12" | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | 0.10 | 66 | Iya | 61 |
14" | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | 0.10 | 66 | Iya | 63 |
17" | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | 0.10 | 66 | Iya | 105 |
21" | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | 0.10 | 66 | Iya | 149 |
25" | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | 0.10 | 66 | Iya |
204 |
