Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | VE |
Kuantitas min Order: | Bagian 1 |
---|---|
Harga: | USD 100~1100 / pc |
Kemasan rincian: | Peti tripleks/Triplex |
Waktu pengiriman: | 15 ~ 45 hari |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Mengetik: | VE Slewing Drive | Bahan: | 42CrMo atau 50Mn |
---|---|---|---|
Garansi: | 5 ~ 10 Tahun | Ukuran: | 3 inci hingga 25 inci |
Jenis gigi: | Gigi heliks | Motor: | AC atau DC atau Hydarulic |
warna: | Pelanggan yang diperlukan | Aplikasi: | Pelacak surya |
Cahaya Tinggi: | solar tracker drive,slewing drive for solar tracking system |

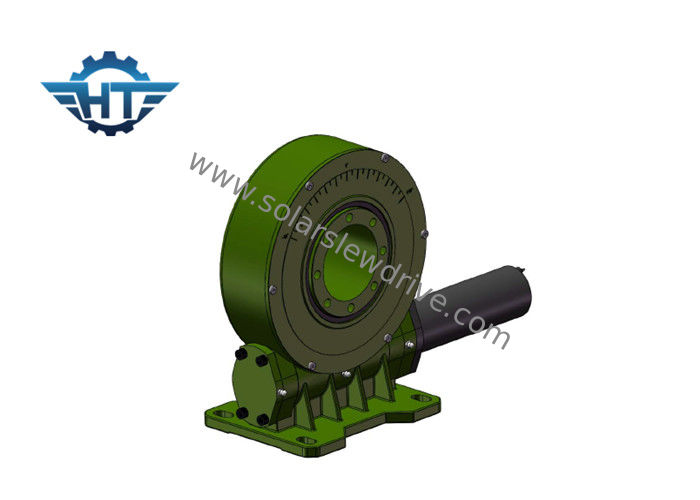

VE9 Single Axis Worm Gear Slew Drive Dengan Ransum Transmisi Besar Untuk Pelacak PV
Deskripsi
Slewing drive Hangtuo menggunakan teknologi gerak presisi yang memberikan rasio besar dalam satu tahap gearing. Bantalan dan roda gigi dirakit menjadi rumah profil rendah, mandiri, dan siap dipasang yang dioptimalkan untuk bobot versus kinerja. Produk-produk yang sangat mudah beradaptasi ini juga memiliki fitur ketahanan goncangan yang kuat, kinerja yang tahan lama, rotasi yang halus, perlindungan bantalan, dan opsi drive yang disegel.
Kami memiliki kemampuan untuk memberikan solusi khusus untuk aplikasi tertentu.
Aplikasi
Produk kami meliputi slewing drive dan komponen terkait, yang terutama diterapkan dalam sistem pelacakan surya sumbu tunggal atau ganda, kendaraan konstruksi, mesin pelabuhan, kendaraan modular dan sistem tenaga angin kecil.
Slewing drive / reducers dipilih oleh pelanggan dari rumah dan di atas kapal untuk sistem pelacakan panas PV / CPV / CSP karena kombinasi slewing ring dengan poros cacing jam pasir, yang menyediakan lebih banyak kontak gigi, peningkatan torsi drive dan rotasi yang lebih halus. Ada berbagai ukuran yang tersedia dari 3 inci hingga 25 inci dengan lebih dari 60 model untuk memenuhi persyaratan pelacakan reguler dan tepat dalam bidang pelacakan PV, CPV, CSP, dan tenaga panas matahari.
Data teknis
Parameter Kinerja Model VE | ||||||||||||
Model | Dinilai Output Torsi (Nm) | Memegang Torsi (Nm) | TiltingTorque (Nm) | Beban aksial (kn) | Beban Radial (kn) | Perbandingan | Presisi (derajat) | Presisi | AKU P | Tep Tepi (℃) | Mengunci sendiri | Berat (kg) |
3 " | 600 | 1800 | 1500 | 22 | 15 | 31: 1 | 40% | ≤0.1 0 | 66 | -40 ~ + 120 | iya nih | 12kg |
5 " | 800 | 9200 | 5000 | 16 | 27 | 37: 1 | 40% | ≤0.1 0 | 66 | -40 ~ + 120 | iya nih | 18kg |
7 " | 1750 | 13200 | 7000 | 34 | 58 | 57: 1 | 40% | ≤0.1 0 | 66 | -40 ~ + 120 | iya nih | 32kg |
8 " | 2250 | 20400 | 11200 | 50 | 80 | 51: 1 | 40% | ≤0.1 0 | 66 | -40 ~ + 120 | iya nih | 28kg |
9 " | 4300 | 30800 | 16000 | 60 | 130 | 61: 1 | 40% | ≤0.1 0 | 66 | -40 ~ + 120 | iya nih | 52kg |
12 " | 5600 | 40560 | 25000 | 77 | 190 | 78: 1 | 40% | ≤0.1 0 | 66 | -40 ~ + 120 | iya nih | 65kg |
14 " | 6750 | 44200 | 48000 | 110 | 230 | 85: 1 | 40% | ≤0.1 0 | 66 | -40 ~ + 120 | iya nih | 88 kg |
17 " | 9460 | 53040 | 67000 | 142 | 390 | 102: 1 | 40% | ≤0.1 0 | 66 | -40 ~ + 120 | iya nih | 135 kg |
21 " | 16000 | 65000 | 89000 | 337 | 640 | 125: 1 | 40% | ≤0.1 0 | 66 | -40 ~ + 120 | iya nih | 192 kg |
25 " | 21450 | 89000 | 112000 | 476 | 950 | 150: 1 | 40% | ≤0.1 0 | 66 | -40 ~ + 120 | iya nih | 251 kg |
