Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | SE, SDE, VE |
Kuantitas min Order: | Bagian 1 |
---|---|
Harga: | USD 100~1100 / pc |
Kemasan rincian: | Peti tripleks/Triplex |
Waktu pengiriman: | 15 ~ 45 hari |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Tempat asal: | Changzhou, Cina | IP kelas: | IP66 |
---|---|---|---|
Mengetik: | Drive Slewing | Bahan: | 42CrMo atau 50Mn |
Garansi: | 3 ~ 10 Tahun | Ukuran: | 3 inci hingga 25 inci |
Aplikasi: | sistem tenaga surya | Motor: | AC atau DC atau Hydarulic |
Cahaya Tinggi: | slewing drive untuk sistem pelacakan surya,drive pelacak surya |

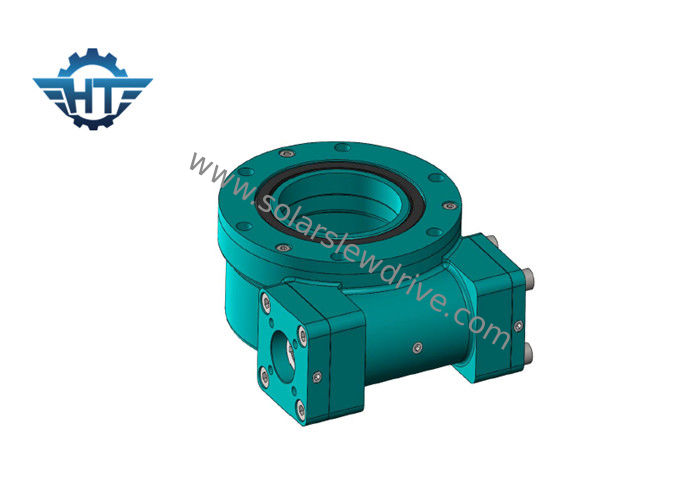

VE, SE, SDE Slew Drive Pelacak Surya Untuk Sumbu Tunggal Dan Sistem Tenaga Surya Sumbu Ganda
Deskripsi
1. Miring Torsi Miring: Torsi adalah beban yang dikalikan dengan jarak antara posisi beban dan pusat roda gigi slewing.
Jika torsi yang dihasilkan oleh beban dan jarak lebih besar dari torsi momen kemiringan pengenal, penggerak slewing akan terbalik.
2. Memegang Torsi: Ini adalah torsi terbalik.
Ketika drive berputar terbalik, dan bagian-bagiannya tidak rusak, torsi maksimum yang dicapai disebut Holding Torque.
3. Beban Aksial: Muat sejajar dengan Sumbu dari gigi slewing.
4. Beban Radial: Muat vertikal ke Axis dari gigi slewing.
5. Self-locking: Ketika dimuat, slewing drive tidak dapat membalikkan rotasi dan oleh karenanya disebut self-locking.
Data teknis
Parameter Kinerja Model SE | ||||||||||||
Model | Dinilai Output Torsi (Nm) | Memegang Torsi (Nm) | TiltingTorque (Nm) | Beban aksial (kn) | Beban Radial (kn) | Perbandingan | Efisiensi | Presisi (derajat) | AKU P | Bekerja Temp. (℃) | Mengunci sendiri | Berat (kg) |
1 " | 400 | 1000 | 1800 | 22 | 12 | 28: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | iya nih | 6 |
3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | iya nih | 8 |
5 " | 800 | 6000 | 4700 | 68 | 27 | 37: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | iya nih | 12 |
7 " | 2000 | 13500 | 7100 | 132 | 58 | 57: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | iya nih | 21 |
9 " | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | iya nih | 49 |
12 " | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | iya nih | 61 |
14 " | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | iya nih | 63 |
17 " | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | iya nih | 105 |
21 " | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | iya nih | 149 |
25 " | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 43% | ≤0.1 | 66 | -30 ~ + 120 | iya nih | 204 |
Cara Kerja Planetary Gear Motor
Desain motor planetary memindahkan beban pada beberapa roda gigi planetary yang memungkinkannya menangani beban yang lebih berat dengan lebih baik daripada gaya motor lainnya. Roda gigi planet disinkronkan memungkinkan mereka untuk memberikan torsi yang konsisten, memberikan kapasitas output yang lebih besar secara keseluruhan. Desain roda gigi planetary sangat efisien untuk mempertahankan pelumas yang memungkinkan motor kecil ini beroperasi pada kecepatan yang lebih tinggi. Untuk alasan ini, motor gear planetary berperforma terbaik ketika torsi tinggi diperlukan.
Keuntungan
1. OEM SELAMAT DATANG
Mendukung produk yang disesuaikan OEM
2. GARANSI MUTU
Dukungan teknis profesional, garansi satu tahun atau 1000 jam
3. PENGIRIMAN CEPAT DAN TEPAT WAKTU
Biasanya 10-15 hari untuk produksi barang
Data teknis
Mengetik | Tegangan DC. (V) | Tanpa beban | Dinilai | Torsi maks (Nm) | ||||
Saat ini (a) | Kecepatan (rpm) | Kecepatan motor (rpm) | Saat ini (a) | Kecepatan (r / min) | Torsi (Nm) | |||
ZYT09RC + | 24 | 0,8 (MAX) | 2.6 | 1100 | 10.5 (MAX) | 2.0 | 500 | 750 |
Ukuran
