Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | VE9 |
Kuantitas min Order: | Bagian 1 |
---|---|
Harga: | USD 100~360/ pc |
Kemasan rincian: | Peti tripleks/Triplex |
Waktu pengiriman: | 15 ~ 45 hari |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Bahan: | 42CrMo atau 50Mn | Jaminan: | 5 ~ 10 Tahun |
---|---|---|---|
Ukuran: | 3 inci hingga 25 inci | Aplikasi: | Pelacak surya |
Warna: | Pelanggan Dibutuhkan | Nama: | Slewing Drive |
Motor: | 24 / 12V DC | Situs Instalasi: | Lapangan terbuka |
Cahaya Tinggi: | membunuh drive untuk pelacak surya,pelacak surya drive |

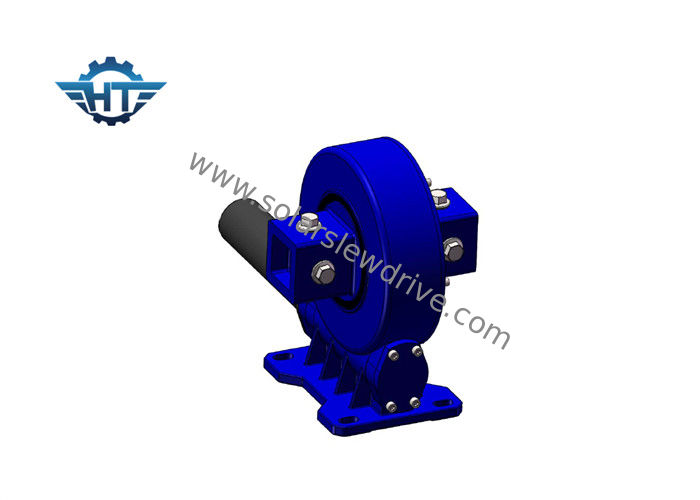

IP66 VE9 Single Worm Slew Drive Dengan Motor Listrik Untuk Sistem Pelacakan Surya Sumbu Tunggal Datar
Deskripsi
VE9 Slewing drive pada dasarnya dapat dibagi menjadi single worm slew drive dan double worm slew drive.
Keuntungan dari Slew Drive
1. Modularisasi
Karena integrasi slew drive yang tinggi, pengguna tidak perlu membeli dan mengerjakan setiap bagian dari slew drive.Ini juga mengurangi proses persiapan awal produksi produk sampai batas tertentu, sehingga sangat meningkatkan keselamatan produktivitas tenaga kerja.
2. Keamanan
Worm drive memiliki karakteristik self-locking terbalik, yang dapat mencapai self-locking terbalik, yaitu hanya oleh cacing untuk menggerakkan roda cacing.Karakteristik ini membuat slew drive dapat digunakan secara luas dalam pengangkatan, platform kerja udara dan peralatan lainnya, itu tidak meningkatkan ilmiah dan teknologi, tetapi juga sangat meningkatkan stabilitas operasi tuan rumah dan faktor keamanan operator.
3. Desain Sederhana
Dibandingkan dengan transmisi roda gigi tradisional, roda gigi cacing bisa mendapatkan rasio perlambatan yang relatif besar, dalam beberapa kasus, mesin utama dapat menghemat komponen peredam, sehingga dapat mengurangi biaya pengadaan untuk pelanggan, tetapi juga sangat mengurangi tingkat pembangkitan kesalahan dari penggerak slew.
Data Teknis Penggerak Slewing VE
Model | Nilai Torsi Keluaran (Nm) | Memegang Torsi (Nm) | Torsi Miring (Nm) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Presisi (derajat) | presisi | AKU P | Mengunci sendiri | Berat (kg) |
3" | 600 | 1800 | 1500 | 22 | 15 | 31: 1 | 40% | 0.10 | 66 | Iya | 12kg |
5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | 40% | 0.10 | 66 | Iya | 18kg |
7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | 40% | 0.10 | 66 | Iya | 32kg |
8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | 40% | 0.10 | 66 | Iya | 28kg |
9" | 4300 | 30800 | 16000 | 60 | 130 | 61: 1 | 40% | 0.10 | 66 | Iya | 52kg |
12" | 5600 | 40560 | 25000 | 77 | 190 | 78: 1 | 40% | 0.10 | 66 | Iya | 65kg |
14" | 6750 | 44200 | 48000 | 110 | 230 | 85: 1 | 40% | 0.10 | 66 | Iya | 88 kg |
17" | 9460 | 53040 | 67000 | 142 | 390 | 102: 1 | 40% | 0.10 | 66 | Iya | 135 kg |
21" | 16000 | 65000 | 89000 | 337 | 640 | 125: 1 | 40% | 0.10 | 66 | Iya | 192 kg |
25" | 21450 | 89000 | 112000 | 476 | 950 | 150: 1 | 40% | 0.10 | 66 | Iya | 251 kg |
Keuntungan Motor DC
1. Kualitas stabil → Berasal dari bahan dan teknik yang bagus
2. Harga rendah → Tidak termurah tetapi terendah dengan kualitas yang sama
3. Pengiriman Cepat → Pengiriman pesanan sampel dalam waktu satu minggu
4. Pelayanan yang baik → Pelayanan yang memuaskan sebelum dan sesudah penjualan
Fitur Motor DC
1. Gearbox planetary 56 mm dengan motor dc 60mm dan motor brushless 57mm
2. Motor roda gigi dc ukuran kecil dengan kecepatan rendah dan torsi besar
3. Motor roda gigi 60mm memberikan torsi 43 Nm dan lebih andal
4. Cocok untuk diameter kecil, kebisingan rendah dan aplikasi torsi besar
5. Rasio pengurangan: dari 4~398
Dimensi Motor DC
Data Teknis Motor DC
Tipe | Tegangan DC.(V) | Tidak ada beban | Dinilai | Torsi maks (Nm) | ||||
Saat ini (A) | Kecepatan (rpm) | Kecepatan motor (rpm) | Saat ini (A) | Kecepatan (r / mnt) | Torsi (Nm) | |||
ZYT80 | 24 | 0,8 (MAX) | 2.6 | 1100 | 3,8 (MAX) | 1.7 | 250 | 300 |
