| Brand Name: | HangTuo |
| Model Number: | VE5 |
| MOQ: | Bagian 1 |
| harga: | USD 100~1100/ pc |
| Delivery Time: | 15 ~ 45 hari |
| Payment Terms: | L/C, T/T, Western Union |

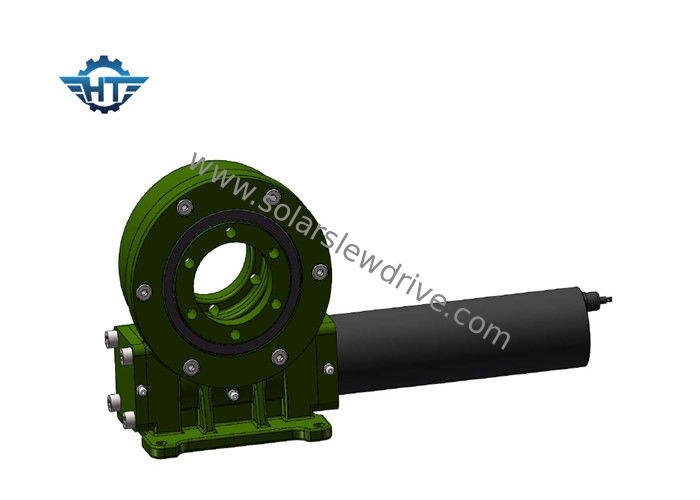

Vertikal Single Axis Small Slew Drive, Double Envelope Worm Untuk Pelacak Surya Kecil
Deskripsi
Drive Slewing dapat digunakan untuk setiap kesempatan di mana kebutuhan rotasi siklus penuh dan persyaratan kecepatan variabel.Ketika kebutuhan untuk transmisi daya torsi yang lebih besar, akurasi transmisi gerak yang lebih tinggi atau struktur bodi yang kompak memerlukan pemilihan mekanisme yang lebih tinggi, penggerak putar adalah solusi terbaik.Penggerak slewing sumbu ganda yang tertutup dapat mewujudkan gerakan dalam dua arah yang berbeda, secara vertikal dan horizontal.Biasanya berlaku untuk sistem pelacakan surya sumbu ganda atau beberapa peralatan mesin dengan kondisi kerja yang serupa.
Roda gigi cacing Tipe Vertikal Drive Slewing Kecil Small
VE worm gear berarti drive slewing instalasi vertikal;terutama berlaku untuk persyaratan kondisi kerja yang tinggi untuk acara tahan debu, tahan hujan dan anti korosi.Tingkat perlindungan IP66, presisi 0,1°.
Ini memiliki keuntungan menghemat ruang peralatan, kapasitas beban maksimum, desain kompak, dan masa pakai yang luas dan mengurangi biaya perawatan.
Data kinerja
| Model | Perbandingan | Nilai Torsi Keluaran (Nm) | Torsi Kemiringan (Nm) | Memegang Torsi (Nm) | Beban Aksial (kN) | Beban Radial (kN) | Efisiensi | Presisi (°) | Mengunci sendiri | Berat (kg) |
| 3" | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | 0.1 | Iya | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | 0.1 | Iya | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | 0.1 | Iya | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | 0.1 | Iya | 28 |
| 9" | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | 0.1 | Iya | 52 |
| 12" | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | 0.1 | Iya | 65 |
| 14" | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | 0.1 | Iya | 88 |
| 17" | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | 0.1 | Iya | 135 |
| 21" | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | 0.1 | Iya | 192 |
| 25" | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | 0.1 | Iya | 251 |
Ukuran
Aplikasi
Slewing drive adalah produk yang sempurna untuk aplikasi yang membutuhkan kekuatan torsi rotasi.
Slew Drive For Solar: dirancang dalam rotasi panel fotovoltaik surya dan meningkatkan efisiensi pembangkit listrik.Tersedia solusi pelacakan surya sumbu tunggal & sumbu ganda.
Untuk generator angin: Slewing drive digunakan untuk memutar tumpuan di turbin angin
Untuk Aplikasi Mesin Konstruksi: diterapkan secara luas pada derek truk yang dipasang, platform kerja udara, derek dermaga, ambil kayu timber
Untuk Pasar Industri: Jalur otomatisasi/perakitan, lengan robot robot
Untuk Satelit: slew drive dapat digunakan untuk komunikasi luar angkasa dan sistem penentuan posisi global di parabola
