Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | HT-130 |
Kuantitas min Order: | Bagian 1 |
---|---|
Harga: | USD 100~200/ pc |
Kemasan rincian: | Peti tripleks/Triplex |
Waktu pengiriman: | 15 ~ 45 hari |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Tegangan Catu Daya: | 24 V | Sensor hall: | Tidak |
---|---|---|---|
Tipe: | 1 inci | Instalasi: | Horisontal |
Sumbu: | Sumbu Tunggal | Warna: | Perak |
Cahaya Tinggi: | membunuh drive untuk pelacak surya,pelacak surya drive |

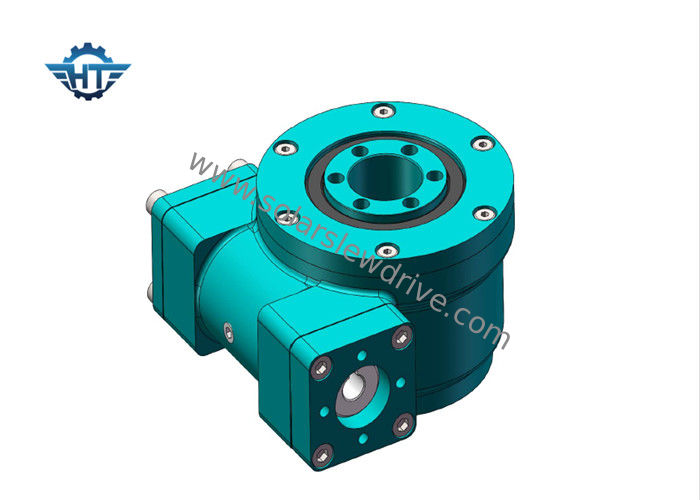

Slewing Bearing Kecil SE1 Slewing Ring Drive Produsen, Bahan 50mn, 42crmo Untuk Pelacak Surya
Deskripsi
Perangkat bantalan slewing kecil biasanya terdiri dari cacing, cincin slewing, perumahan, motor, dan sejenisnya.Karena komponen inti adalah bantalan slewing, mereka dapat secara bersamaan menahan gaya aksial, gaya radial, dan momen miring.Dibandingkan dengan produk slew drive tradisional, slew drive kami mudah dipasang, mudah dirawat, dan menghemat ruang pemasangan.Produk ini dapat digunakan secara luas di mesin konstruksi dan bidang energi baru seperti truk flatbed tugas berat, derek kontainer, derek yang dipasang di truk, kendaraan kerja udara, dan sistem pembangkit tenaga surya.
Perlakuan Panas Drive Slewing Kecil
Perlakuan panas raceway: Raceways bantalan slewing dipadamkan secara induktif permukaan, dan kekerasan pendinginan dipastikan pada HRC 55-62, yang dapat mencapai kedalaman lapisan yang cukup keras.
Perlakuan panas gigi: Karena kebutuhan untuk mengirimkan gaya, salah satu cincin slewing biasanya memiliki gigi.Keadaan perlakuan panas dari roda gigi umumnya dinormalisasi atau ditempa.Permukaan gigi juga dapat dipadamkan sesuai dengan kebutuhan pengguna.Kekerasan pendinginan adalah antara 50 dan 60 HRC dan kedalaman yang cukup dapat dijamin.Pendinginan gigi dapat dibagi menjadi pendinginan gigi penuh dan pengerasan induksi gigi tunggal tergantung pada aplikasinya.Pengerasan induksi gigi tunggal dapat dibagi menjadi pendinginan akar permukaan gigi dan pendinginan permukaan gigi.
Data teknis
SE1 Slew Drive | Data motorik | ||
Nilai Torsi | 384 Nm | Tegangan Terukur | 24 VDC |
Nilai Kecepatan | 0,06 RPM | Nilai Saat Ini | <8 A |
Keluaran Maks | Torsi (3 detik) 460 Nm | Daya Keluaran | 25 W |
Perbandingan | 32:1 | Nilai Kecepatan | 2 RPM |
Suhu | -30℃~80 | Panjang kabel | 1 METER |
Ukuran
Data Teknis Drive Slewing Seri SE SE
Model | Perbandingan | Nilai Torsi Keluaran (Nm) | Torsi Miring (Nm) | Memegang Torsi (Nm) | Beban Aksial (kN) | Beban Radial (kN) | Efisiensi | presisi (°) | Mengunci sendiri | Berat (kg) |
1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | 0.1 | Iya | 6 |
3” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | 0.1 | Iya | 8 |
5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | 0.1 | Iya | 12 |
7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | 0.1 | Iya | 21 |
9” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | 0.1 | Iya | 49 |
12” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | 0.1 | Iya | 61 |
14” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | 0.1 | Iya | 63 |
17” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | 0.1 | Iya | 105 |
21” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | 0.1 | Iya | 149 |
25” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | 0.1 | Iya | 204 |
Perlakuan panas bantalan slewing kecil Perlakuan panas Raceway: Lintasan bantalan slewing dipadamkan secara induktif permukaan, dan kekerasan pendinginan dipastikan pada HRC 55-62, yang dapat mencapai kedalaman lapisan yang cukup keras.
