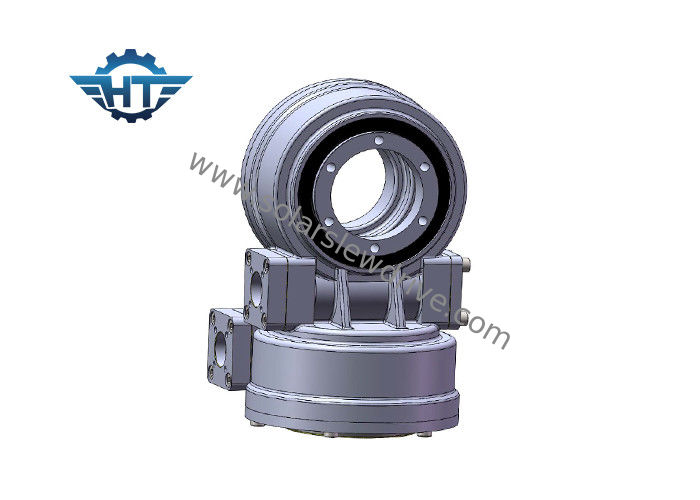

SDE5 Self Lock Dual Axis Slew Drive Gearbox Dengan Planetary Gear Motor Listrik Untuk Pelacak Surya

Name: SDE5 Self Lock Dual Axis Slew Drive Gearbox Dengan Planetary Gear Motor Listrik Untuk Pelacak Surya
Brand: HangTuo
SKU: SDE5 "
Price: 280 USD
Availability: InStock
Rating: 4.8 (104 reviews)
ISBN: 11548369

Detail produk:

Tempat asal:	Cina
Nama merek:	HangTuo
Sertifikasi:	CE, ISO9001
Nomor model:	SDE5 "

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	Bagian 1
Harga:	USD 280~504 / pc
Kemasan rincian:	Peti tripleks/Triplex
Waktu pengiriman:	15 ~ 45 hari
Syarat-syarat pembayaran:	L/C, T/T, Western Union
Menyediakan kemampuan:	2000 pcs per bulan

Kontak

Detil Deskripsi produk

Bahan:	50Mn, 42CrMo, QT	Model:	SDE 5
Perbandingan gigi:	37: 1	Dinilai Torsi Output:	800 Nm
Memegang Torsi:	6000 Nm	Memiringkan Torsi:	9200 Nm
Efisiensi:	40%	Warna standar:	RAL 9006
reaksi:	kurang dari 0,1 derajat	Jenis berputar:	Dua sumbu
Cahaya Tinggi:	worm gear membunuh drive , slewing ring gear

SDE5 Self Lock Dual Axis Slew Drive Gearbox Dengan Motor Roda Gigi Planetary Listrik Untuk Pelacak Surya

Deskripsi

Kinerja penggerak slewing berkisar dari torsi penahan 6kNm hingga 220kNm, torsi keluaran 200Nm hingga 63kNm, kapasitas beban momen terbalik 500Nm hingga 271kNm, dan rasio reduksi gearbox 30: 1 hingga 156.600: 1.Pemasangan dapat dilakukan secara horizontal, vertikal, atau melintasi kombinasi beberapa sumbu.

Drive slewing seri VE disarankan untuk memasang drive slewing dengan mengacu pada gambar sisi atas yang terpasang dalam aplikasi tenaga surya untuk perlindungan yang lebih baik.

Drive slewing seri SE disarankan untuk memasang drive slewing secara terbalik pada sumbu azimuth dalam aplikasi matahari untuk perlindungan yang lebih baik dan menambah perlindungan untuk sumbu elevasi.

Drive slewing seri SDE dipasang dari dua arah.

Keuntungan

1. Momen terbalik yang kuat berdasarkan cincin slewing

2. Mengadopsi membungkus worm drive

3. Dorong beban yang lebih besar untuk menggunakan kontak multi gigi

4. Fungsi penguncian otomatis statis yang lebih baik

Data Teknis SDE Slewing Drive

Model	Perbandingan	Torsi Output Terukur (Nm)	Torsi Miring (Nm)	Memegang Torsi (Nm)	Beban Aksial (kN)	Beban Radial (kN)	Efisiensi	Presisi (°)	Mengunci sendiri	Berat (kg)
3 "	31: 1	600	1500	5800	10	15	40%	≤0.1	Iya	25
5 "	37: 1	800	6000	9200	16	27	40%	≤0.1	Iya	34
7 "	57: 1	2000	7500	13200	34	58	40%	≤0.1	Iya	56
9 "	61: 1	4300	16000	27200	60	130	40%	≤0.1	Iya	92
12 "	78: 1	5800	25000	40560	77	190	40%	≤0.1	Iya	160
14 "	85: 1	6750	48000	44200	110	230	40%	≤0.1	Iya	224
17 "	102: 1	9460	67000	53040	142	390	40%	≤0.1	Iya	320
21 "	125: 1	16000	89000	65000	337	640	40%	≤0.1	Iya	492
25 "	150: 1	21450	112000	89000	476	950	40%	≤0.1	Iya	705
