Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | SDE7 " |
Kuantitas min Order: | Bagian 1 |
---|---|
Harga: | USD 280~504 / pc |
Kemasan rincian: | Peti tripleks/Triplex |
Waktu pengiriman: | 15 ~ 45 hari |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Bahan: | 50Mn, 42CrMo, QT | Model: | SDE 7 |
---|---|---|---|
Perbandingan gigi: | 57: 1 | Torsi Keluaran: | 0,8 kNm |
Memegang Torsi: | 6 kNm | Memiringkan Torsi: | 9,2 kNm |
Tempat asal: | Cina | Nama merek: | Hangtuo |
Cahaya Tinggi: | membunuh drive motor,worm gear membunuh drive |
Drive slewing seri SDE kami terutama digunakan untuk sistem pelacakan surya PV, STP, CSP.
Jenis penggerak slewing kami yang lain banyak digunakan untuk aplikasi konstruksi, seperti truk derek, manlift, meja putar, mesin pelabuhan, kendaraan modular, sistem tenaga angin kecil dan komunikasi satelit, pengangkut beban berat, peralatan inspeksi jembatan, platform kerja teleskopik, rotator keranjang persyaratan, derek kapal pesiar, mixer semen, ekskavator, dll. Kami juga dapat menyediakan berbagai ukuran penggerak slewing dan sandaran slewing, motor hidrolik & Motor DC agar sesuai dengan penggerak slewing.Produk telah diekspor ke seluruh dunia.
Fitur Utama
1. Sistem siap pasang dengan roda gigi dan cacing terintegrasi, mudah diintegrasikan ke dalam aplikasi yang ada
2. Mengurangi biaya perawatan
3. Paket kompak untuk instalasi hemat ruang
4. Tersedia dengan flensa untuk semua motor listrik standar dan motor hidrolik
5. Digerakkan oleh cacing
6. Kelas penyegelan IP66
7. Konstruksi modular memungkinkan modifikasi yang sangat cepat
8. Extended life-housing yang menutupi sepenuhnya roda gigi (reservoir gemuk, perlindungan terhadap kontaminasi dan kontak)
9. Kapasitas beban maksimum dalam desain kompak
Grafik Kinerja SDE Slewing Drive
Model | Perbandingan | Torsi Output Terukur (Nm) | Torsi Miring (Nm) | Memegang Torsi (Nm) | Beban Aksial (kN) | Beban Radial (kN) | Efisiensi | Presisi (°) | Mengunci sendiri | Berat (kg) |
3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Iya | 25 |
5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Iya | 34 |
7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Iya | 56 |
9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Iya | 92 |
12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Iya | 160 |
14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Iya | 224 |
17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Iya | 320 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Iya | 492 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Iya | 705 |
Petunjuk Instalasi-kombinasi
1. Instalasi horizontal & Instalasi vertikal.

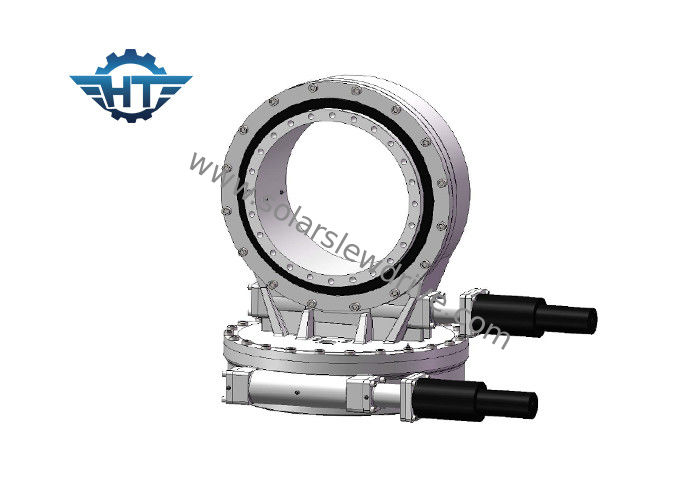

2. Derek drive sleiwng tunggal dapat mencapai sistem penggerak slewing sumbu ganda.
3. Satu drive slewing sumbu ganda dapat mencapai sistem drive slewing sumbu ganda.
4. Satu drive slewing dengan satu aktuator linier juga dapat mencapai drive slewing sumbu ganda.
