| Brand Name: | HangTuo |
| Model Number: | ZSE7 |
| MOQ: | Bagian 1 |
| harga: | USD 280~504 / pc |
| Delivery Time: | 15 ~ 45 hari |
| Payment Terms: | L/C, T/T, Western Union |

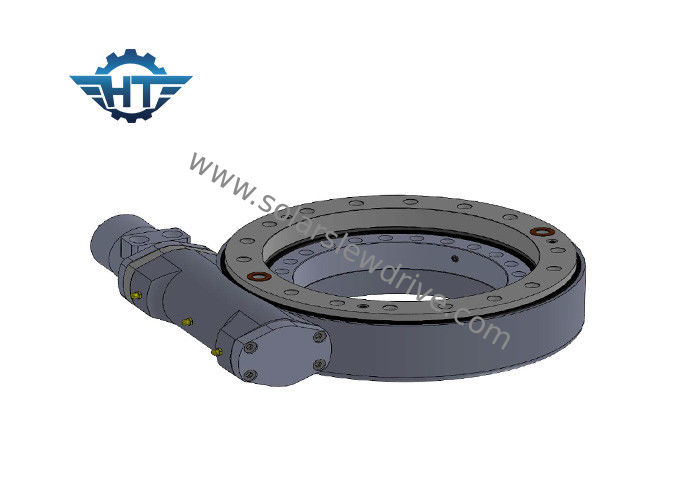

7 Inch Small Backlash Worm Gear Slew Drive Gearbox Untuk Parabolic Reflector Atau Mirror
Deskripsi Produk
Saat datang untuk memilih penggerak slewing hidrolik yang sesuai, kita biasanya perlu mengetahui hal-hal berikut:
1. Aplikasi
2. Sistem tekanan hidrolik
3. Beban dan kecepatan putar diperlukan
4. Secara umum, penggerak slewing SE dengan motor hidrolik harus dipasang secara horizontal.Jika tidak dengan cara ini, mohon beri tahu kami.
Serangan balik - celah jarak yang ada antara gigi roda gigi dan cacing adalah hal yang sangat umum dan seringkali merupakan faktor penting dan penting dalam desain roda gigi dan sistem penggerak.Celah di antara keduanya memungkinkan ruang untuk mengaplikasikan pelumasan dan dapat membantu mengakomodasi tekanan panas operasi di dalam.Roda gigi dan cacing bersentuhan dalam kondisi jaring hampir sempurna.Hal ini pada gilirannya akan memungkinkan transfer tenaga penggerak yang sangat efisien, distribusi beban yang seragam, dan tingkat akurasi pemosisian yang sangat mengesankan dalam penggerak
Parameter Dari ZSE Slewing Drive
| Model | Perbandingan | Torsi Output Terukur | Torsi Miring | Beban Aksial | Beban Radial | Memegang Torsi | Efisiensi | Presisi | Mengunci sendiri | Bobot | Perbandingan |
| Nm | Nm | kN | kN | Nm | gelar | Iya | kg | ||||
| 3 " | 31: 1 | 150 | 1500 | 30 | 15 | 1750 | 40% | 0 ° | Iya | 9kg | 31: 1 |
| 5 " | 37: 1 | 317.5 | 6000 | 68 | 27 | 23.00 | 40% | 0 ° | Iya | 14kg | 37: 1 |
| 7 " | 57: 1 | 875 | 10500 | 132 | 58 | 3300 | 40% | 0 ° | Iya | 23kg | 57: 1 |
| 9 " | 61: 1 | 1425 | 49900 | 340 | 130 | 7700 | 40% | 0 ° | Iya | 44 kg | 61: 1 |
Paremeter dari SE Slewing Drive
| Model | Perbandingan | Torsi Output Terukur (Nm) | Torsi Miring (Nm) | Memegang Torsi (Nm) | Beban Aksial (kN) | Beban Radial (kN) | Efisiensi | Presisi (°) | Mengunci sendiri | Berat (kg) |
| 1 ” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Iya | 6 |
| 3 ” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Iya | 8 |
| 5 ” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Iya | 12 |
| 7 ” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Iya | 21 |
| 9 ” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Iya | 49 |
| 12 ” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Iya | 61 |
| 14 ” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Iya | 63 |
| 17 " | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Iya | 105 |
| 21 ” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Iya | 149 |
| 25 ” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Iya | 204 |
