Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | 3 inch |
Kuantitas min Order: | Bagian 1 |
---|---|
Harga: | USD 280~504 / pc |
Kemasan rincian: | Peti tripleks/Triplex |
Waktu pengiriman: | 15 ~ 45 hari |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Bahan: | 50Mn, 42CrMo | Model: | 3 inci |
---|---|---|---|
Perbandingan gigi: | 31: 1 | Efisiensi: | 40% |
Tepat: | kurang dari 0,1 derajat | Sopir: | motor listrik / motor hidrolik / motor servo |
Warna: | Seperti yang diminta | reaksi: | kurang dari 0,1 derajat |
Tipe: | Vertikal | Tempat asal: | CHANGZHOU, CHINA |
Cahaya Tinggi: | membunuh drive motor,worm gear membunuh drive |

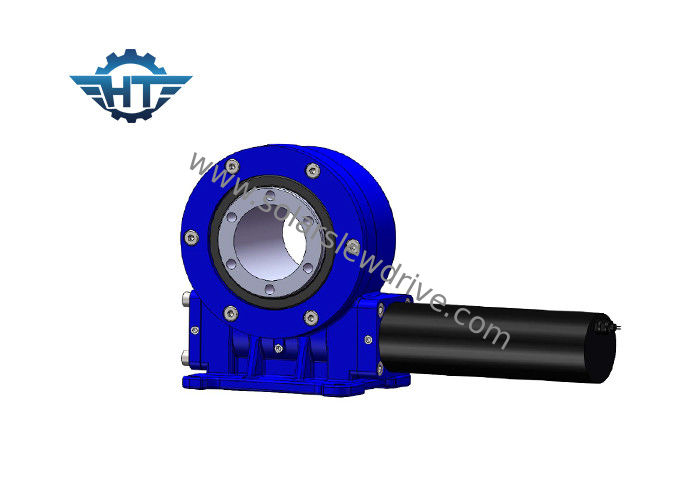

360 ° Turned Slew Drive Gearbox Dengan Hourglass Worm, Serangan Balik Kecil Untuk Melalui Thermal
Deskripsi
Nama Produk: VE7
Kecepatan Output Normal: 0.03RPM
Torsi Output Normal: 7320 Nm
Torsi Output Maks: 10.980 Nm
Torsi Momen Miring: 8 kN.m
Memegang Torsi: 39 kN.m
Beban aksial statis: 30 kN
Beban radial statis: 100 kN
Rasio Slewing Drive: 51: 1
Izin serangan balik: < = 0,15 °
IP (Kelas): 66
Efisiensi: 40%
Suhu: -40 ℃ hingga + 120 ℃
Data Kinerja Motor Peredam
Tegangan Terukur: 24 VDC
Arus Normal: <7.5A
Daya Keluaran: 126 W.
Kecepatan Output: 1.6 RPM
Torsi Keluaran: 359 Nm
Torsi Output Maks .: 538 Nm
Kebisingan: <65 dB
Keuntungan
1. Rotasi 360 derajat
2. Sambungan motor penggerak dari sisi kiri atau kanan,
3. Selama pemasangan, tidak perlu menyesuaikan jarak roda gigi;ini sudah diatur oleh produsen sebelum pabrik
4. Instalasi sederhana dan perawatan rendah
5. Pemanfaatan ruang yang rasional
6. Roda gigi mengunci sendiri;oleh karena itu rem tidak diperlukan
7. Metode memulai dan menghentikan yang mudah dan lancar
8. Akurasi tinggi
Spesifikasi Seri Vertikal
Model | Perbandingan | Torsi Output Terukur | Torsi Miring | Beban Aksial | Beban Radial | Memegang Torsi | Efisiensi | Presisi | Mengunci sendiri | Bobot |
Nm | Nm | kN | kN | Nm | gelar | Iya | kg | |||
3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | Iya | 13kg |
5 " | 37: 1 | 637.5 | 5.000 | 16 | 27 | 9200 | 40% | ≤0.1 | Iya | 18kg |
7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Iya | 28kg |
8 " | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Iya | 35kg |
9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Iya | 51kg |
12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Iya | 61kg |
14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Iya | 78 kg |
17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Iya | 105 kg |
21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Iya | 185 kg |
25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Iya | 244 kg |
Ruang lingkup aplikasi
Aplikasi umum termasuk pelacak surya, turbin angin, antena parabola dan radar, derek truk, lift manusia, peralatan utilitas, attachment peralatan hidrolik, peralatan peralatan oli, penangan ban, alat penggali, dan lift otomotif.
