Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | SE14 " |
Kuantitas min Order: | Bagian 1 |
---|---|
Harga: | USD 280~504 / pc |
Kemasan rincian: | Peti tripleks/Triplex |
Waktu pengiriman: | 15 ~ 45 hari |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Model: | SE14 | Perbandingan gigi: | 85: 1 |
---|---|---|---|
Efisiensi: | 40% | Warna: | RAL 9006 atau seperti yang diminta |
Aplikasi: | Pelacak surya | Tempat asal: | CHANGZHOU, CHINA |
Sopir: | Motor 220VAC / 380VAC / 24VDC | Jaminan: | 5 ~ 10 Tahun |
Sertifikat: | ISO9001, CE | Situs Instalasi: | Lapangan terbuka atau atap |
Fitur: | Aman, pemasangan mudah, umur panjang | Pemeliharaan: | Gratis |
Cahaya Tinggi: | worm gear membunuh drive,slewing ring gear |

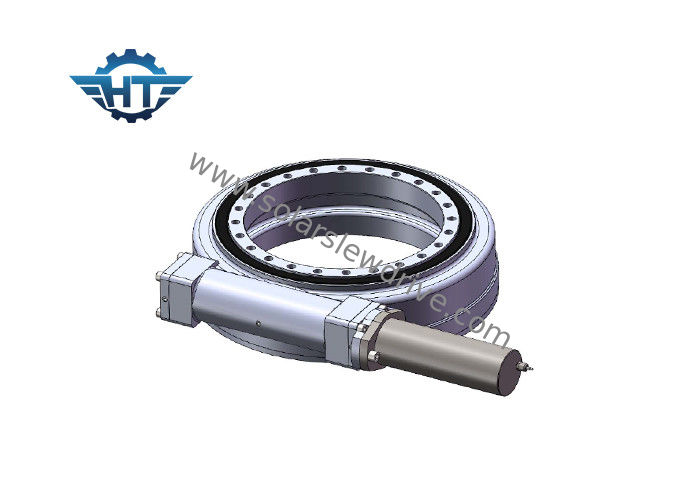

SE14 CE Certificate Worm Gear Slew Drive Gearbox Dengan Motor Hidraulik Untuk Derek Truk
Performa
Penggerak slewing mampu menahan lebih banyak beban aksial, beban radial dan momen miring.Meja putar atau bingkai berputar pada azimuth dan elevasi yang didorong oleh penggerak slewing.
Karakteristik Struktural
Penggerak cacing slewing terdiri dari roda gigi cacing, poros cacing, housing, bearing, motor dan sebagainya.Motor menggerakkan poros cacing, cacing dan selubung cacing dan roda gigi diaktifkan untuk meningkatkan torsi, stabil dan andal.
Keuntungan
pengiriman cepat: kami adalah produsen profesional besar dengan fasilitas canggih dan lebih dari 10 tahun pengalaman
layanan purna jual terbaik: kami memiliki tim protessional untuk menyediakan layanan satu atap yang komprehensif untuk Anda
harga kompetitif: kami dapat memberikan pelanggan harga yang paling kompetitif untuk memenuhi anggaran Anda
sistem QC yang ketat: Kami memiliki lini produksi kelas satu dan sistem manajemen kualitas yang ketat
Tabel Kinerja SE14
Model | worm drive horizontal 14 inci |
Perbandingan | 85: 1 |
Kelas IP | IP66 |
Torsi Output Terukur | 44 kNm |
Torsi Miring | 135 kNm |
Beban Aksial | 680 kN |
Beban Radial | 230 kN |
Memegang Torsi | 68 kNm |
Efisiensi | 40% |
Presisi | ≤0.1 ° |
Mengunci sendiri | Iya |
Bobot | 62 kg |
Suhu Kerja | -30 ~ + 120 ℃ |
Grafik Kinerja untuk Seri SE
Model | Perbandingan | Torsi Output Terukur (Nm) | Torsi Miring (Nm) | Memegang Torsi (Nm) | Beban Aksial (kN) | Beban Radial (kN) | Efisiensi | Presisi (°) | Mengunci sendiri | Berat (kg) |
1 ” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Iya | 6 |
3 ” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Iya | 8 |
5 ” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Iya | 12 |
7 ” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Iya | 21 |
9 ” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Iya | 49 |
12 ” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Iya | 61 |
14 ” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Iya | 63 |
17 " | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Iya | 105 |
21 ” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Iya | 149 |
25 ” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Iya | 204 |
Lingkup Aplikasi
Aplikasi umum termasuk pelacak surya, turbin angin, parabola satelit dan radar, derek truk, lift manusia, peralatan utilitas, attachment peralatan hidrolik, peralatan peralatan oli, penangan ban, penggali, dan lift otomotif.
pelayanan kami
Ada lebih dari 10 ukuran yang berbeda, mulai dari ukuran 3 'hingga ukuran 25 "inci, di antaranya adalah 5", 7 ", 9" 12 ", 14", 17 ", 19" dan 21 ". Keduanya banyak digunakan dalam sistem pelacakan tenaga surya (PV, CPV, HCPV dan heliostat) dan kendaraan biasa, seperti man lift, truk derek, serta kendaraan modular.
