Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | SE5 |
Kuantitas min Order: | Bagian 1 |
---|---|
Harga: | USD 280~504 / pc |
Kemasan rincian: | Peti tripleks/Triplex |
Waktu pengiriman: | 15 ~ 45 hari |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Model: | SE5 | Perbandingan gigi: | 37: 1 |
---|---|---|---|
Aplikasi: | Pelacak Surya | Tempat asal: | changzhou |
Sopir: | motor gear planetary | Sertifikat: | ISO9001, CE |
Instalasi: | Horisontal | Pemeliharaan: | Gratis |
Warna: | Seperti yang diminta | reaksi: | 0,1 derajat |
Cahaya Tinggi: | slew drive motor,slewing ring gear |

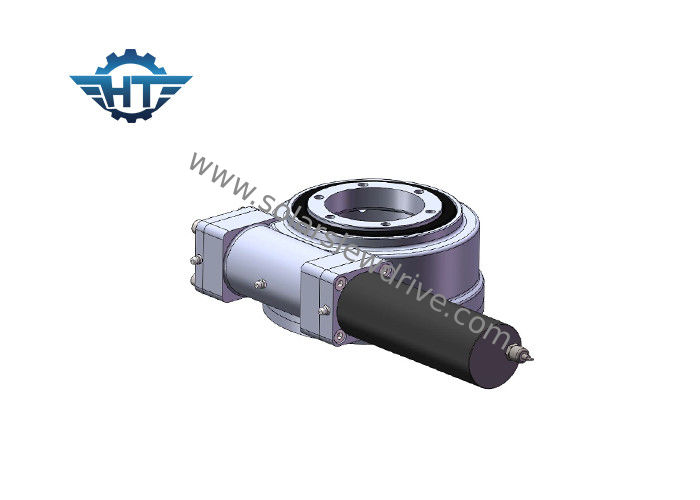

SE5 Horizontal Mounted Slew Drive Gearbox Dengan Motor Planetary 24 VDC Untuk Pelacak Surya
Deskripsi
Slewing Drive memiliki banyak tipe seperti tipe tertutup, tipe rumah terbuka, tipe vertikal, tipe sumbu ganda, tipe presisi tinggi, tipe worm drive dll. Slewing drive didasarkan pada bantalan slewing dengan torsi momen miring yang kuat dan fungsi penguncian diri statis.Banyak permukaan kontak gigi dirancang khusus untuk menggerakkan beban tinggi.
Model: | SE5 | Tempat asal | Changzhou, Tiongkok |
Merek | HANGTUO | Tipe | Tertutup |
Bahan | 42CrMo, 50Mn | Torsi Keluaran | 600 Nm |
Torsi Momen Miring | 6 K Nm | Memegang Torsi | 9,2 K Nm |
Peringkat Aksial Statis | 68 KN | Peringkat Radial Statis | 27 KN |
Peringkat Aksial Dinamis | 34 KN | Peringkat Radial Dinamis | 14 KN |
Perbandingan gigi | 37: 1 | Efisiensi | 40% |
Drive slewing yang direkomendasikan
Model | Perbandingan | Torsi Output Terukur (Nm) | Torsi Miring (Nm) | Memegang Torsi (Nm) | Beban Aksial (kN) | Beban Radial (kN) | Efisiensi | Presisi (°) | Mengunci sendiri | Berat (kg) |
1 ” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Iya | 6 |
3 ” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Iya | 8 |
5 ” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Iya | 12 |
7 ” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Iya | 21 |
9 ” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Iya | 49 |
12 ” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Iya | 61 |
14 ” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Iya | 63 |
17 " | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Iya | 105 |
21 ” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Iya | 149 |
25 ” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Iya | 204 |
Keuntungan utama dari drive slewing SE
1. Rotasi 360 derajat
2. Sambungan motor penggerak dari sisi kiri atau kanan
3. Selama pemasangan, tidak perlu menyesuaikan jarak roda gigi;ini sudah diatur oleh produsen sebelum pabrik
4. Gemuk telah diisi sebelum pabrik
4. Instalasi sederhana dan perawatan rendah
5. Pemanfaatan ruang yang rasional
6. Roda gigi mengunci sendiri;oleh karena itu rem tidak diperlukan
7. Metode memulai dan menghentikan yang mudah dan lancar
8. Torsi miring tinggi, cocok untuk pemasangan horizontal
