| Brand Name: | HangTuo |
| Model Number: | SE1 ~ SE25 |
| MOQ: | Bagian 1 |
| harga: | USD 280~504 / pc |
| Delivery Time: | 15 ~ 45 hari |
| Payment Terms: | L/C, T/T, Western Union |

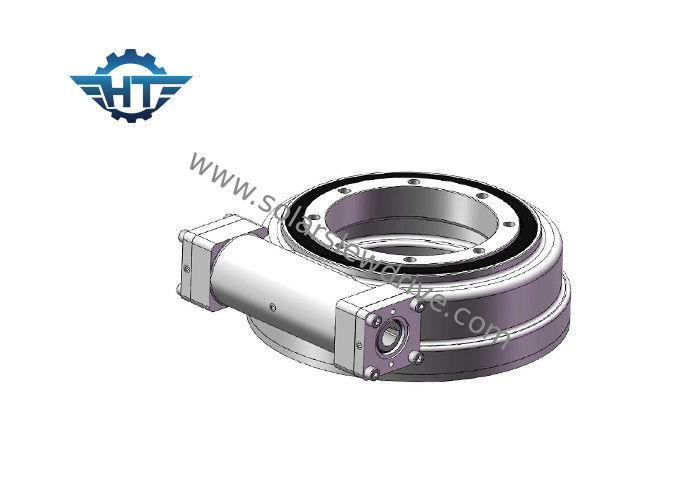

Hourglass Worm Slew Drive Gearbox Dengan 24 VDC Planetary Gear Motors Untuk Energi Surya
Deskripsi Produk
Drive slewing kami hadir dalam berbagai ukuran model dari 1 inci hingga 25 inci, kinerja berkisar antara 0,3 hingga 21 kNm.Kami juga memiliki drive slewing dari reaksi yang berbeda.Penggerak sangat cocok untuk aplikasi yang membutuhkan penahan beban dan torsi rotasi dari kotak roda gigi yang sama.Mereka juga dapat dibuat dengan sumbu rotasi ganda, (sumbu putar pada saat yang sama) atau dengan drive ganda pada sumbu yang sama, (dua ulir cacing yang menggerakkan roda gigi cincin yang sama dalam satu sumbu), dan dapat dipasang secara vertikal, horizontal atau kedua.
Lembar Data Seri Vertikal
| Model | Perbandingan | Torsi Output Terukur | Torsi Miring | Beban Aksial | Beban Radial | Memegang Torsi | Efisiensi | Presisi | Mengunci sendiri | Bobot |
| Nm | Nm | kN | kN | Nm | gelar | Iya | kg | |||
| 3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | Iya | 13kg |
| 5 " | 37: 1 | 637.5 | 5.000 | 16 | 27 | 9200 | 40% | ≤0.1 | Iya | 18kg |
| 7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Iya | 28kg |
| 8 " | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Iya | 35kg |
| 9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Iya | 51kg |
| 12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Iya | 61kg |
| 14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Iya | 78 kg |
| 17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Iya | 105 kg |
| 21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Iya | 185 kg |
| 25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Iya | 244 kg |
Lembar Data Seri Horizontal
| Model | Perbandingan | Torsi Output Terukur | Torsi Miring | Memegang Torsi | Beban Aksial | Beban Radial | Efisiensi | Presisi | Mengunci sendiri | Bobot |
| Nm | Nm | Nm | kN | kN | gelar | Iya | kg | |||
| 1 " | 31: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Iya | 6 |
| 3 " | 31: 1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | Iya | 9 |
| 5 " | 37: 1 | 637.5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Iya | 14 |
| 7 " | 57: 1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | Iya | 23 |
| 9 " | 61: 1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | Iya | 44 |
| 12 " | 78: 1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Iya | 51 |
| 14 " | 85: 1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | Iya | 62 |
| 17 " | 102: 1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | Iya | 85 |
| 21 " | 125: 1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | Iya | 141 |
| 25 " | 150: 1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | Iya | 182 |
Lembar Data Seri Sumbu Ganda
| Model | Perbandingan | Torsi Output Terukur | Torsi Miring | Beban Aksial | Beban Radial | Memegang Torsi | Efisiensi | Presisi | Mengunci sendiri | Bobot |
| Nm | Nm | kN | kN | Nm | gelar | Iya | kg | |||
| 3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | Iya | 21kg |
| 5 " | 37: 1 | 637.5 | 5.000 | 16 | 27 | 9200 | 40% | ≤0.1 | Iya | 32kg |
| 7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Iya | 54kg |
| 9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Iya | 88kg |
| 12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Iya | 157 kg |
| 14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Iya | 214kg |
| 17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Iya | 315kg |
| 21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Iya | 481kg |
| 25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Iya | 682 kg |
fitur
1. Torsi penahan yang sangat baik untuk memastikan keamanan
2. Presisi tinggi untuk memastikan reflektor yang stabil
3. Peringkat IP tinggi untuk meningkatkan kehidupan pelayanan dalam kondisi rumit di luar ruangan
Layanan yang Disesuaikan
1. Desain khusus berdasarkan aplikasi dan proyek yang berbeda
2. Berbagai jenis motor dapat dicocokkan, seperti motor hidrolik, motor stepper, motor listrik, dll.
3. Warna berbeda tersedia berdasarkan kode RAL;warna standar kami adalah RAL 9006.
