Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | SE 9 |
Kuantitas min Order: | Bagian 1 |
---|---|
Harga: | USD 280~504 / pc |
Kemasan rincian: | Peti tripleks/Triplex |
Waktu pengiriman: | 15 ~ 45 hari |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Rasio Gear: | 61: 1 | Mengetik: | Tertutup |
---|---|---|---|
Aplikasi: | mesin konstruksi dan energi matahari | Driver: | motor hidrolik dan motor listrik |
IP kelas: | IP66, IP65 | warna: | Seperti yang diminta |
Effciency: | 40% | Instal Metode: | Horisontal |
Cahaya Tinggi: | hydraulic slew motor,slewing gear |

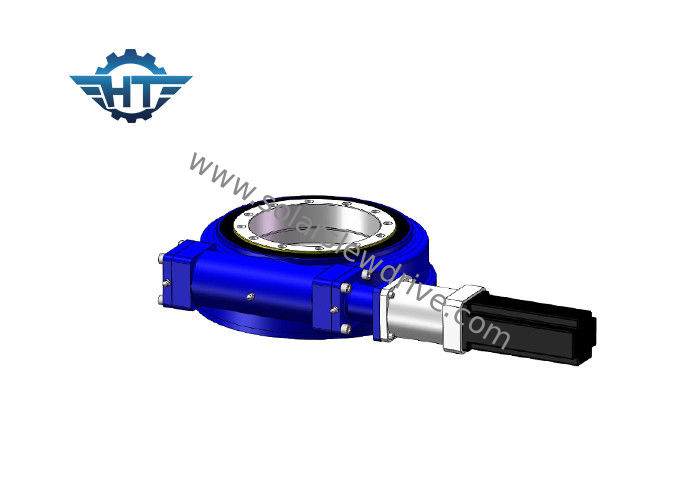

Deskripsi Produk
Cacing jam pasir
Slewing drive kami menggunakan teknologi cacing jam pasir, di mana cacing dibentuk untuk melibatkan lebih banyak gigi pada gigi. Peningkatan keterlibatan gigi ini menghasilkan kekuatan, efisiensi, dan daya tahan yang lebih besar.
Fungsi
Slewing drive berfungsi dengan teknologi worm standar, di mana worm pada poros horizontal bertindak sebagai penggerak untuk roda gigi, secara umum, poros digerakkan oleh motor roda gigi listrik.
Perbandingan gigi
Rotasi cacing horizontal mengubah roda gigi dengan sumbu tegak lurus terhadap sumbu sekrup. Kombinasi ini mengurangi kecepatan anggota yang digerakkan dan juga melipatgandakan torsinya; meningkatkannya secara proporsional saat kecepatan menurun. Rasio kecepatan poros tergantung pada hubungan jumlah benang pada cacing dengan jumlah gigi pada roda cacing atau gigi.
Parameter kinerja seri SE
Model | Perbandingan | Dinilai Torsi Output | Memiringkan Torsi | Memegang Torsi | Beban aksial | Beban Radial | Efisiensi | Presisi | Mengunci sendiri | Berat |
Nm | Nm | Nm | kN | kN | gelar | iya nih | kg | |||
1 " | 31: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | iya nih | 6 |
3 " | 31: 1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | iya nih | 9 |
5 " | 37: 1 | 637.5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | iya nih | 14 |
7 " | 57: 1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | iya nih | 23 |
9 " | 61: 1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | iya nih | 44 |
12 " | 78: 1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | iya nih | 51 |
14 " | 85: 1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | iya nih | 62 |
17 " | 102: 1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | iya nih | 85 |
21 " | 125: 1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | iya nih | 141 |
25 " | 150: 1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | iya nih | 182 |
Aplikasi
pelacak surya, turbin angin, piringan satelit dan radar, derek truk, lift manusia, peralatan utilitas, attachment peralatan hidrolik, peralatan alat oli, penangan ban, derek penggali, dan lift otomotif.
