Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | SDE7 |
Kuantitas min Order: | Bagian 1 |
---|---|
Harga: | USD 280~504 / pc |
Kemasan rincian: | Peti tripleks/Triplex |
Waktu pengiriman: | 15 ~ 45 hari |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Model: | 7 Inci | Rasio Gear: | 57: 1 |
---|---|---|---|
Efisiensi: | 40% | Tipe: | Sumbu ganda |
Aplikasi: | Pelacak Surya | Layanan OEM: | TERSEDIA |
Tempat asal: | Changzhou, Cina | Driver: | 24V DC |
Cahaya Tinggi: | drive pelacak surya,peralatan slewing |

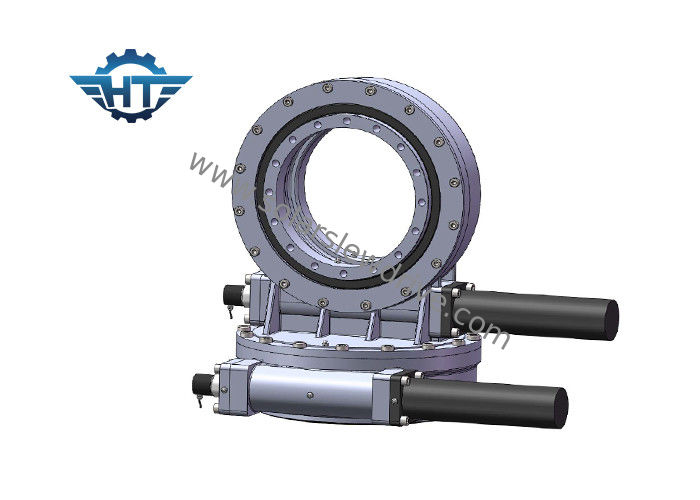

Sde7 Dual Worm Gear Solar Slew Drive Dengan 24 Vdc Planetary Gear Motor Untuk Pelacak
Deskripsi
Slewing drive adalah gearbox yang dapat dengan aman menahan beban radial dan aksial, serta mentransmisikan torsi untuk berputar. Rotasi dapat dalam satu sumbu tunggal, atau dalam beberapa sumbu bersama-sama. Hard drive baru dibuat dengan membuat gearing, bearing, seal, housing, motor dan komponen tambahan lainnya dan merakitnya menjadi gearbox bersatu.
Slewing drive secara luas diterapkan dalam trailer modular, crane, peralatan ambil kayu, platform kerja udara, sistem solartracking sistem tenaga angin, dll.
slewing drive cocok untuk daerah lintang tinggi dan efisiensi pembangkit listrik akan meningkat lebih dari 35%, yang secara signifikan meningkatkan efisiensi sistem pembangkit tenaga surya.
Untuk sistem pelacakan surya satu sumbu horisontal, poros utama panel surya akan menyesuaikan sudut untuk melacak sudut deklinasi secara tepat. Slewing drive semacam ini hanya diterapkan untuk area dengan garis lintang rendah.
Dengan mengadopsi slewing bearing sebagai komponen intinya, slewing drive dapat menghasilkan gaya aksial, gaya radial, dan momen miring secara bersamaan. Slewing drive diterapkan secara luas dalam sistem pelacakan surya.
Sistem pelacakan matahari dibagi menjadi sistem pelacakan surya sumbu tunggal horisontal, pelacak sumbu tunggal miring dan sistem pelacakan surya poros ganda.
Slewing drive yang digunakan dalam sistem pelacakan matahari terutama sumbu tunggal (seri SE), sumbu ganda (seri SDE) dan tipe vertikal (seri VE). Dan model yang paling umum digunakan adalah SE3, SE5, SE7, SE9; SDE3, SDE7, VE7, VE9.
Bagaimana memilih ukuran yang tepat dari drive slewing?
Memilih ukuran yang tepat dari drive slewing untuk menghindari tidak hanya kekurangan kinerja atau surplus kinerja memainkan peran penting dalam mencapai solusi yang hemat biaya.
Tolong beri kami informasi berikut untuk memilih drive slewing yang sesuai:
1. aplikasi
2. toque output yang dibutuhkan. Jika Anda tidak memiliki gagasan yang jelas tentang data itu, cukup beri tahu kami muatannya, misalnya, berat panel dan braket pemasangan pada drive slewing kami.
3. dimensi beban dan angin terbesar di daerah Anda dalam 10 tahun terakhir yang digunakan untuk menghitung apakah penggerak yang kami rekomendasikan dapat menanggung beban maksimal ketika ada angin besar.
4. kecepatan output yang Anda butuhkan yang akan membantu kami untuk merekomendasikan motor yang cocok untuk Anda.
5. informasi lain seperti serangan balik, permintaan kelas IP dll
Data Teknis dari S DE Slew Drives.
Model | Perbandingan | Dinilai Output Torsi (Nm) | Memiringkan Torsi (Nm) | Memegang Torsi (Nm) | Beban aksial (kn) | Beban Radial (kn) | Efisiensi | Presisi (°) | Mengunci sendiri | Berat (kg) |
3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Iya | 12 |
5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Iya | 18 |
7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Iya | 32 |
8 " | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Iya | 28 |
9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Iya | 52 |
12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Iya | 65 |
14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Iya | 88 |
17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Iya | 135 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Iya | 192 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Iya | 251 |
