Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | ZSDE5 |
Kuantitas min Order: | Bagian 1 |
---|---|
Harga: | USD 280~504 / pc |
Kemasan rincian: | Peti tripleks/Triplex |
Waktu pengiriman: | 15 ~ 45 hari |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Model: | 5 inci | Perbandingan gigi: | 37: 1 |
---|---|---|---|
Efisiensi: | 40% | Tipe: | dua arah dipasang |
Aplikasi: | csp & cpv | Layanan OEM: | Tersedia |
Tempat asal: | CHANGZHOU, CHINA | Sopir: | Motor Stepper / Motor Tanpa Sikat |
Cahaya Tinggi: | motor penggerak hidraulik,penggerak pelacak surya |

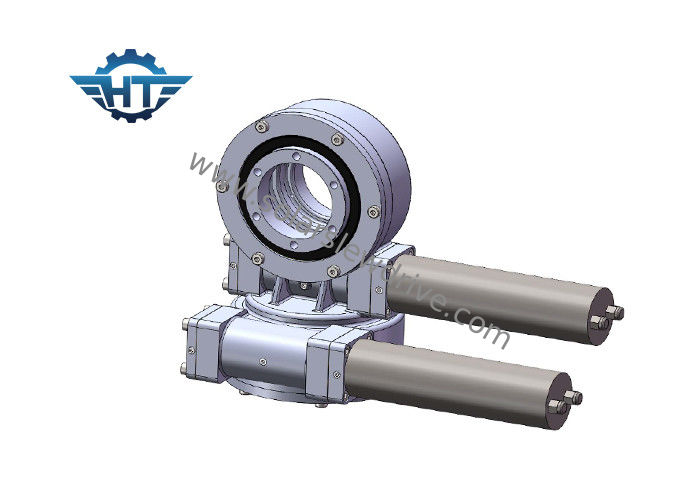

ZSDE5 Worm Gear Solar Slew Drive Untuk Heliostat / Stasiun Menara, Pelacak Surya Sumbu Ganda
Deskripsi
Penggerak tegangan sumbu ganda (tipe ZSDE) - untuk heliostat csp
Heliostat adalah perangkat yang mencakup kabut, biasanya cermin bidang, yang berputar agar tetap memantulkan sinar matahari ke arah target yang telah ditentukan, mengimbangi gerakan matahari yang tampak di langit.
Drive slewing seri baclash nol sumbu ganda adalah solusi sempurna untuk spion.Fungsi utamanya adalah menjaga agar cermin tetap berputar ke dua arahstabil secara bersamaan dan sementara, dan cukup andal untuk bekerja dalam kondisi luar ruangan yang keras.
Keandalan
Drive slewing sumbu ganda ZSDE kami dijamin untuk waktu hidup lapangan selama 30 tahun dari pemosisian 3D yang tepat.Drive SDE menciptakan solusi yang efisien dan andal dalam satu drive.Kami memenuhi syarat semua komponen dan bahan baku kami menggunakan standar yang ditetapkan oleh sertifikasi ISO 9001, CE untuk memaksimalkan umur lapangan.
Parameter Seri SDE
Model | Perbandingan | Torsi Output Terukur (Nm) | Torsi Miring (Nm) | Memegang Torsi (Nm) | Beban Aksial (kN) | Beban Radial (kN) | Efisiensi | Presisi (°) | Mengunci sendiri | Berat (kg) |
3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Iya | 25 |
5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Iya | 34 |
7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Iya | 56 |
9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Iya | 92 |
12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Iya | 160 |
14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Iya | 224 |
17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Iya | 320 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Iya | 492 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Iya | 705 |
sayainstalasi dari Slew Drive
1. Bersihkan struktur pemasangan, misal dari pengelasan, galvanisasi, residu, kotoran, dll.
2. Angkat slew drive dengan baut mata.
3. Slew drive harus dipasang dalam kondisi dibongkar.
4. Prosedur berikut harus diikuti untuk menghindari penyimpangan antara gaya pengencangan baut.
5. Oleskan cairan pengunci benang ke benang.
6. Letakkan cairan pengunci benang pada celah benang untuk meminta bagian pemasangan sepenuhnya.
7. Muatkan terlebih dahulu baut secara melintang.Lihat pola umum pada sketsa di bawah ini tentang bagaimana baut mendapatkan torsi dalam urutan melintang.Mulailah dengan cincin dalam atau luar.Lakukan torsi melintang semua baut hingga 30% dari torsi pengencang.Kemudian ulangi torsi melintang hingga 80% dari torsi pengencangan.Akhirnya torsi melintang menjadi 100% dari torsi pengencangan.
Bagaimana cara memilih ukuran slewing drive yang tepat?
Memilih ukuran yang tepat dari drive slewing untuk menghindari tidak hanya kekurangan kinerja atau kelebihan kinerja memainkan peran penting dalam mencapai solusi hemat biaya.
Tolong beri kami informasi berikut untuk memilih drive slewing yang sesuai:
1. aplikasi
2. output yang diperlukan.Jika Anda tidak memiliki gambaran yang jelas tentang data tersebut, cukup beri tahu kami bebannya, misalnya, berat panel dan braket pemasangan pada drive slewing kami.
3. Dimensi beban dan angin terbesar di daerah Anda dalam 10 tahun terakhir yang digunakan untuk menghitung apakah penggerak yang kami rekomendasikan dapat menahan beban maksimal saat datang angin kencang.
4. kecepatan keluaran yang Anda butuhkan yang akan membantu kami merekomendasikan motor yang cocok untuk Anda.
5. informasi lain seperti reaksi balik, permintaan kelas IP dll
