Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | SE7 |
Kuantitas min Order: | Bagian 1 |
---|---|
Harga: | USD 280~504 / pc |
Kemasan rincian: | Peti tripleks/Triplex |
Waktu pengiriman: | 15 ~ 45 hari |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Bahan: | 50Mn, 42CrMo | Model: | 7 inci |
---|---|---|---|
Perbandingan gigi: | 57: 1 | Efisiensi: | 40% |
Tepat: | Kurang dari 0,1 | Sopir: | Motor listrik |
Warna: | Diminta | Tipe: | Sumbu Tunggal |
Cahaya Tinggi: | motor penggerak hidraulik,penggerak pelacak surya |

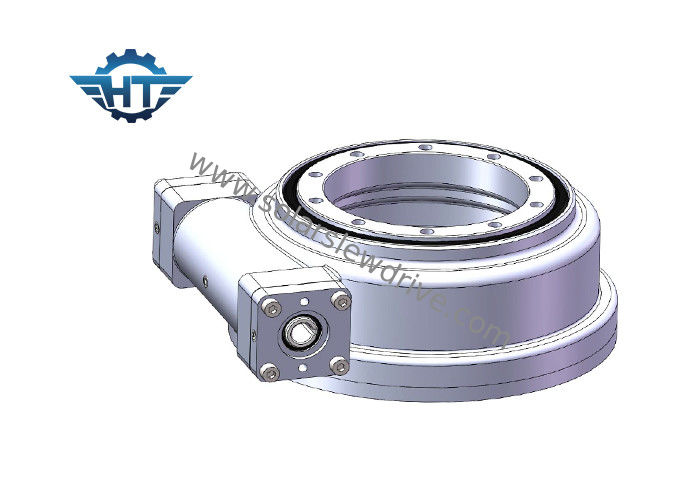

50Mn / 42CrMo Slew Drive Rasio Roda Gigi Pelacak Surya 57/1 Untuk Industri Surya
Deskripsi Produk
Fungsi
Fungsi penggerak slewing dengan teknologi worm standar, dimana worm pada poros horizontal bertindak sebagai penggerak roda gigi, pada umumnya poros digerakkan oleh motor roda gigi listrik.
Perbandingan gigi
Rotasi cacing horizontal memutar roda gigi sekitar sumbu tegak lurus dengan sumbu sekrup.Kombinasi ini mengurangi kecepatan bagian yang digerakkan dan juga menggandakan torsi;meningkatkannya secara proporsional seiring dengan penurunan kecepatan. Rasio kecepatan poros tergantung pada hubungan jumlah benang pada cacing dengan jumlah gigi pada roda atau roda gigi cacing.
Cacing jam pasir
Penggerak slewing kami menggunakan teknologi cacing jam pasir, di mana cacing dibentuk untuk melibatkan lebih banyak gigi di roda gigi.Peningkatan keterikatan gigi ini menghasilkan kekuatan, efisiensi, dan daya tahan yang lebih besar.
Parameter
Model: | SE7 | Tempat asal | Changzhou, Tiongkok |
Merek | HANGTUO | Tipe | Tertutup |
Bahan | 42CrMo, 50Mn | Torsi Keluaran | 2000 Nm |
Torsi Momen Miring | 1,35 K Nm | Memegang Torsi | 1,32 K Nm |
Peringkat Aksial Statis | 132 KN | Peringkat Radial Statis | 58 KN |
Peringkat Aksial Dinamis | 66 KN | Peringkat Radial Dinamis | 38 KN |
Perbandingan gigi | 57: 1 | Efisiensi | 40% |
Aplikasi
Pelacak surya, turbin angin, antena parabola dan radar, derek truk, lift manusia, peralatan utilitas, attachment peralatan hidrolik, peralatan peralatan oli, penangan ban, alat penggali, dan lift otomotif.
Parameter Seri SE
Model | Perbandingan | Torsi Output Terukur (Nm) | Torsi Miring (Nm) | Memegang Torsi (Nm) | Beban Aksial (kN) | Beban Radial (kN) | Efisiensi | Presisi (°) | Mengunci sendiri | Berat (kg) |
1 ” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Iya | 6 |
3 ” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Iya | 8 |
5 ” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Iya | 12 |
7 ” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Iya | 21 |
9 ” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Iya | 49 |
12 ” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Iya | 61 |
14 ” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Iya | 63 |
17 " | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Iya | 105 |
21 ” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Iya | 149 |
25 ” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Iya | 204 |
Pengemasan dan Pengiriman
Kemasan Dalam: film plastik anti karat;kantong plastik vakum.
Kemasan Luar: karton keras;kotak kayu ;palet kayu.
Istilah Pengiriman: dengan mengungkapkan;lewat udara;melalui darat;Melalui laut.
Untuk sampel, karena slew drive berdimensi kecil tetapi berbobot berat, pengirimannya tidak hemat biaya melalui laut sedangkan pengiriman ekspres dengan cara yang hemat biaya, staf logistik kami akan meminta TNT, DHL, UPS, FEDEX, untuk membandingkan ekspres. harga untuk menemukan cara yang paling hemat biaya.
Jika dalam pesanan massal di masa depan, kami merekomendasikan kapal melalui laut.
