Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | VE9 |
Kuantitas min Order: | Bagian 1 |
---|---|
Harga: | USD 280~504 / pc |
Kemasan rincian: | Peti tripleks/Triplex |
Waktu pengiriman: | 15 ~ 45 hari |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Model: | 9 Inch | Rasio Gear: | 61: 1 |
---|---|---|---|
Aplikasi: | pelacak surya | Tempat asal: | Changzhou, Cina |
Driver: | Motor roda gigi 24VDC dengan sensor hall | Instalasi: | Vertikal |
warna: | Seperti yang diminta | Reaksi: | kurang dari 0,1 derajat |
Cahaya Tinggi: | worm drive gearbox,worm gear slewing ring |
Deskripsi

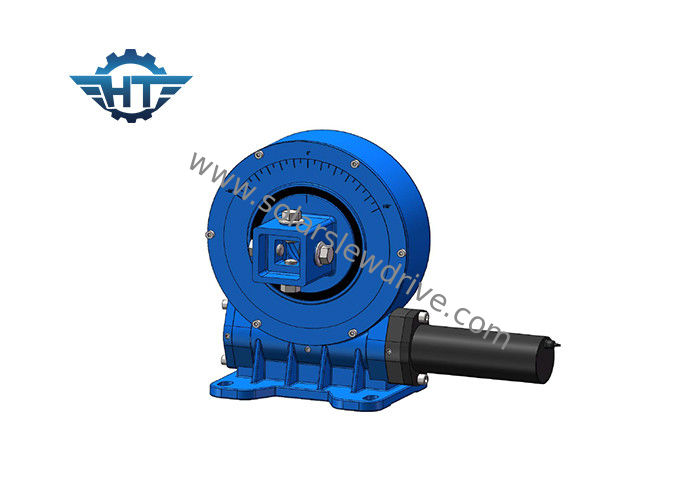

Slewing drive kami memiliki fitur self-locking mundur karena karakteristik self-locking dari worm gear. Fitur ini sangat meningkatkan stabilitas operasi dan faktor keamanan host. Dibandingkan dengan produk swing tradisional, slewing drive gearbox mudah dipasang, mudah dirawat, dan menghemat ruang pemasangan yang cukup besar.
Parameter drive slewing VE
Model | Perbandingan | Dinilai Torsi Output | Memiringkan Torsi | Beban aksial | Beban Radial | Memegang Torsi | Efisiensi | Presisi | Mengunci sendiri | Berat |
Nm | Nm | kN | kN | Nm | gelar | iya nih | kg | |||
3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | iya nih | 13kg |
5 " | 37: 1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | iya nih | 18kg |
7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | iya nih | 28kg |
8 " | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | iya nih | 35kg |
9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | iya nih | 51kg |
12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | iya nih | 61kg |
14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | iya nih | 78 kg |
17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | iya nih | 105 kg |
21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | iya nih | 185 kg |
25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | iya nih | 244 kg |
Keuntungan
1. Momen terbalik yang kuat berdasarkan cincin slewing
2. Mengadopsi drive cacing amplop
3. Dorong beban yang lebih besar untuk menggunakan kontak multi-gigi
4. Fungsi penguncian mandiri statis yang lebih baik
Worm Drive — ketahanan aus yang lebih tinggi dari drive gear cacing, yang dapat memuat torsi output yang kuat dan momen momen miring dengan kinerja stabilitas dan keandalan yang baik. Worm drive juga tersedia untuk bidang ketelitian pelacakan yang lebih tinggi.
