Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | SE9 " |
Kuantitas min Order: | Bagian 1 |
---|---|
Harga: | USD 280~504 / pc |
Kemasan rincian: | Peti tripleks/Triplex |
Waktu pengiriman: | 15 ~ 45 hari |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Bahan: | 50Mn, 42CrMo | Model: | SE9 " |
---|---|---|---|
Perbandingan gigi: | 61: 1 | Dinilai Torsi Output: | 4300Nm |
Memegang Torsi: | 31000Nm | Memiringkan Torsi: | 45000Nm |
Efisiensi: | 40% | Warna: | RAL 9006 atau seperti yang diminta |
Cahaya Tinggi: | worm drive gearbox,worm gear motor |

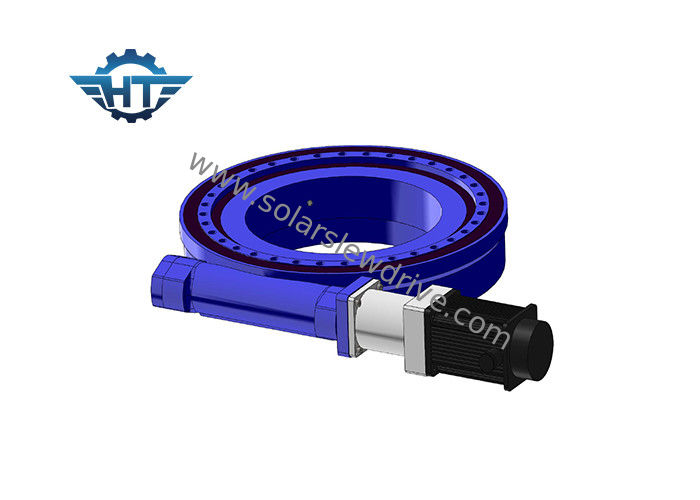

SE9 Horizontal Mounted Model Worm Gear Slew Drive Dengan Motor Servo Untuk Peralatan Otomasi
Keuntungan
1. Momen terbalik yang kuat
2. Mengadopsi drive worm yang membungkus
3. Kontak multi gigi, kapasitas beban tinggi
4. Fungsi penguncian diri
Penggerak cacing adalah ketahanan aus yang lebih tinggi dari penggerak roda gigi cacing, yang memiliki kapasitas beban tinggi dan torsi momen miring untuk memastikan stabilitas, keandalan, danberkinerja baik. Penggerak cacing juga tersedia untuk bidang presisi pelacakan yang lebih tinggi.
Parameter Kinerja SE9
Model: | drive cacing horizontal 9 inci |
Torsi Output Terukur: | 4300 Nm |
Torsi Miring: | 45000 Nm |
Beban Aksial: | 340 kN |
Beban Radial: | 130 kN |
Memegang Torsi: | 31000 Nm |
Efisiensi: | 40% |
Presisi: | ≤0.1 ° |
Mengunci sendiri: | Iya |
Bobot: | 49 kg |
SE Slewing Drive Data
Model | Perbandingan | Torsi Output Terukur (Nm) | Torsi Miring (Nm) | Memegang Torsi (Nm) | Beban Aksial (kN) | Beban Radial (kN) | Efisiensi | Presisi (°) | Mengunci sendiri | Berat (kg) |
1 ” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Iya | 6 |
3 ” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Iya | 8 |
5 ” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Iya | 12 |
7 ” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Iya | 21 |
9 ” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Iya | 49 |
12 ” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Iya | 61 |
14 ” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Iya | 63 |
17 " | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Iya | 105 |
21 ” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Iya | 149 |
25 ” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Iya | 204 |
