| Brand Name: | HangTuo |
| Model Number: | SDE21 " |
| MOQ: | Bagian 1 |
| harga: | USD 280~504 / pc |
| Delivery Time: | 15 ~ 45 hari |
| Payment Terms: | L/C, T/T, Western Union |

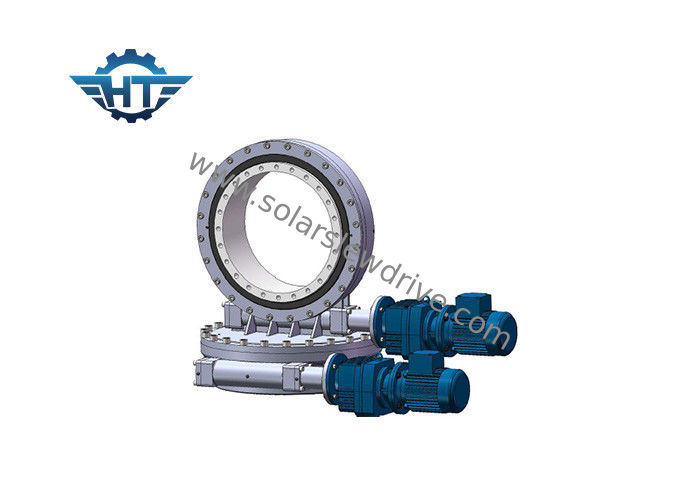

Self-Lock SDE Series Worm Gear Slew Ring Drive Digunakan Untuk Tower Concentrated Plant Dan CPV
Drive sumbu ganda presisi presisi tinggi untuk pelacak surya
Secara umum, slewing drive slewing gear digunakan pada mesin-mesin pelabuhan, kendaraan konstruksi khusus, trailer, semua jenis crane, platform kerja udara.Saat ini, sebagai permintaan global untuk energi bersih, slewing drive banyak digunakan dalam sistem pelacakan surya, turbin angin kecil
Hangtuo adalah peralatan lengkap dengan semua mesin canggih untuk pembuatan, perakitan, inspeksi, proses pengujian dan pembersihan otomatis dan pengecatan serta jalur pelapisan daya.
Slewing drive adalah kombinasi dari cincin slewing dengan shft jam pasir, yang menyediakan lebih banyak kontak gigi, peningkatan torsi drive dan rotasi yang lebih halus.
fitur
1. Beban radial dan aksial, dan memiringkan momen secara bersamaan
2. Penghematan ruang dalam fasilitas
3. Kapasitas beban maksimum dalam desain yang ringkas
4. Umur yang luas
5. Torsi output lebih tinggi dan menahan beban
6. Ketepatan pelacakan atas
7. Ketahanan korosi yang kuat dan penyegelan yang efektif
Daftar Bagian Kunci
1, Pangkalan perumahan
2, Slewing Ring
3, Raceway
4, Seal
5, Pelat Atas
6, Drive (motor hidrolik / motor elektronik)
7, Adaptor Motor
8, cincin-O
9, Lubang Input
10, Poros Berseberangan dengan Motor
11, Tutup Akhir
12, Tutup
13, Pengkode
Keuntungan
1. Kami dapat menyediakan berbagai ukuran drive slewing.
2. Kisaran diameter: 3 inci ----- 25 inci, kisaran berat: 25kg -------- 705kg
3. Desain dan pembuatan sesuai dengan kebutuhan pelanggan, OEM slewing drive.
4. Kualitas tinggi, harga kompetitif, pengiriman yang cepat dan layanan terbaik.
Standar
ISO9001: 2008, CE
Parameter Dual Axis Slew Drive
| Model | Perbandingan | Dinilai Output Torsi (Nm) | Memiringkan Torsi (Nm) | Memegang Torsi (Nm) | Beban aksial (kn) | Beban Radial (kn) | Efisiensi | Presisi (°) | Mengunci sendiri | Berat (kg) |
| 3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Iya | 25 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Iya | 34 |
| 7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Iya | 56 |
| 9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Iya | 92 |
| 12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Iya | 160 |
| 14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Iya | 224 |
| 17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Iya | 320 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Iya | 492 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Iya | 705 |
