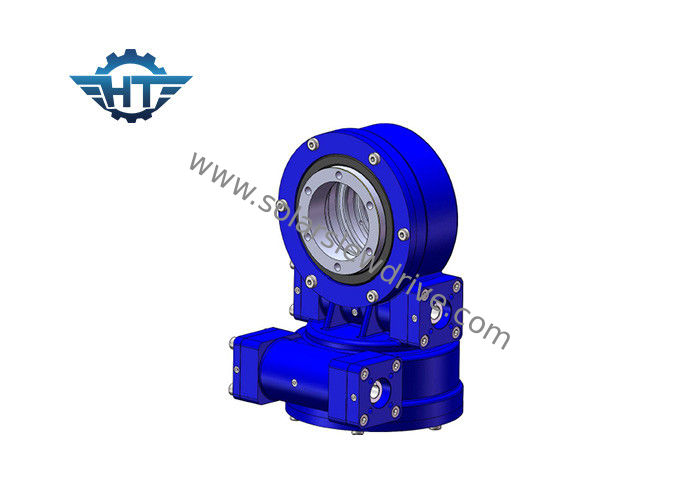

Noise Rendah SDE Slew Drive Gearbox Dengan Torsi Memegang Tinggi Untuk Sistem Pelacakan Surya Sumbu Ganda

Noise Rendah SDE Slew Drive Gearbox Dengan Torsi Memegang Tinggi Untuk Sistem Pelacakan Surya Sumbu Ganda

  • Noise Rendah SDE Slew Drive Gearbox Dengan Torsi Memegang Tinggi Untuk Sistem Pelacakan Surya Sumbu Ganda
  • Noise Rendah SDE Slew Drive Gearbox Dengan Torsi Memegang Tinggi Untuk Sistem Pelacakan Surya Sumbu Ganda
Noise Rendah SDE Slew Drive Gearbox Dengan Torsi Memegang Tinggi Untuk Sistem Pelacakan Surya Sumbu Ganda
Detail produk:
Tempat asal: Cina
Nama merek: HangTuo
Sertifikasi: CE, ISO9001
Nomor model: SDE21 "
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: Bagian 1
Harga: USD 280~504 / pc
Kemasan rincian: Peti tripleks/Triplex
Waktu pengiriman: 15 ~ 45 hari
Syarat-syarat pembayaran: L/C, T/T, Western Union
Menyediakan kemampuan: 2000 pcs per bulan
Kontak
Detil Deskripsi produk
Bahan: 50Mn, 42CrMo, QT Model: SDE21
Memegang Torsi: 89 kNm Memiringkan Torsi: 65 kNm
Efisiensi: 40% Beban aksial: 337 kN
Beban Radial: 640 kN Warna: berdasarkan kode RAL
Cahaya Tinggi:

slewing ring drive

,

slew drive kecil

Low Noise SDE Series Slew Drive Gearbox Untuk Sistem Pelacakan Surya Otomatis Dual Axis



Deskripsi



Pelacak surya sumbu ganda mencakup platform bergerak, platform tetap, rantai seri, rantai paralel, dan perangkat penggerak seperti drive slewing pelacak surya sumbu ganda.Platform yang bergerak didukung oleh rantai seri dan digerakkan oleh rantai paralel, membentuk mekanisme pelacakan paralel.slew drive untuk pelacak surya sumbu ganda dikonfigurasikan untuk menggerakkan rantai paralel ke gerak sehingga mendorong platform bergerak untuk berputar di sekitar sumbu vertikal dan horizontal.Penggerak slewing pelacak surya sumbu ganda dari pengungkapan saat ini memiliki ruang kerja yang lebih besar, kinerja pelacakan yang lebih baik dan keuntungan dari kekakuan tinggi, konsumsi energi rendah, torsi penggerak kecil dan inersia rendah, dll.



Glosari Parameter Kunci



Memiringkan Momen Torsi: Torsi adalah beban yang dikalikan dengan jarak antara posisi beban dan pusat bantalan slewing.Jika qorque yang dihasilkan oleh beban dan jarak lebih besar dari torsi momen kemiringan terukur, slewing drive akan terbalik.

Beban radial: Muat vertikal ke sumbu bantalan slewing

Beban aksial: Muat paralel dengan poros bantalan slewing

Memegang torsi:Ini adalah torsi terbalik. Ketika drive berputar terbalik, dan bagian tidak rusak, torsi maksimum yang dicapai disebut memegang torsi.

Mengunci diri: Hanya ketika dimuat, drive slewing tidak dapat memutar terbalik dan dengan demikian disebut penguncian sendiri.



Parameter Kinerja Model SDE



Model Perbandingan Dinilai Output Torsi (Nm) Memiringkan Torsi (Nm) Memegang Torsi (Nm) Beban aksial (kn) Beban Radial (kn) Efisiensi Presisi (°) Mengunci sendiri Berat (kg)
3 " 31: 1 600 1500 5800 10 15 40% ≤0.1 Iya 25
5 " 37: 1 800 6000 9200 16 27 40% ≤0.1 Iya 34
7 " 57: 1 2000 7500 13200 34 58 40% ≤0.1 Iya 56
9 " 61: 1 4300 16000 27200 60 130 40% ≤0.1 Iya 92
12 " 78: 1 5800 25000 40560 77 190 40% ≤0.1 Iya 160
14 " 85: 1 6750 48000 44200 110 230 40% ≤0.1 Iya 224
17 " 102: 1 9460 67000 53040 142 390 40% ≤0.1 Iya 320
21 " 125: 1 16000 89000 65000 337 640 40% ≤0.1 Iya 492
25 " 150: 1 21450 112000 89000 476 950 40% ≤0.1 Iya 705





Noise Rendah SDE Slew Drive Gearbox Dengan Torsi Memegang Tinggi Untuk Sistem Pelacakan Surya Sumbu Ganda 0
