Roda Cacing Dan Cacing SDE7 Dual Axis Slew Drive Dengan Motor Gear Planetary 24 VDC

Name: Roda Cacing Dan Cacing SDE7 Dual Axis Slew Drive Dengan Motor Gear Planetary 24 VDC
Brand: HangTuo
SKU: SDE7 "
Price: 280 USD
Availability: InStock
Rating: 4.8 (166 reviews)
ISBN: 11515408

Detail produk:

Tempat asal:	Cina
Nama merek:	HangTuo
Sertifikasi:	CE, ISO9001
Nomor model:	SDE7 "

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	Bagian 1
Harga:	USD 280~504 / pc
Kemasan rincian:	Peti tripleks/Triplex
Waktu pengiriman:	15 ~ 45 hari
Syarat-syarat pembayaran:	L/C, T/T, Western Union
Menyediakan kemampuan:	2000 pcs per bulan

Kontak

Detil Deskripsi produk

Bahan:	50Mn, 42CrMo, QT	Model:	sumbu ganda 7 inci
Memegang Torsi:	13,5 kNm	Memiringkan Torsi:	13,2 kNm
Efisiensi:	40%	Beban aksial:	34 kN
Beban Radial:	58 kN	Warna:	berdasarkan kode RAL
Cahaya Tinggi:	slewing ring drive , motor penggerak cacing

Roda Cacing Dan Cacing SDE7 Dual Axis Slew Drive Dengan Motor Gear Planetary 24 VDC

Slew drive untuk pelacak surya poros ganda

Pelacak surya dapat dibagi menjadi pelacak sumbu tunggal dan pelacak sumbu ganda dengan memperhatikan karakteristik mekanik.Karena sistem dual-axis mampu mendapatkan pelacakan matahari yang optimal, mereka lebih populer di semua jenis teknologi surya terkonsentrasi, dengan pengecualian sistem gaya palung.

Kami memiliki motor hidrolik dan motor listrik untuk drive bilah sesuai dengan kondisi kerjanya yang berbeda, detail data sebagai berikut:

Motor peralatan listrik

Data Motor		Data Planet
Nilai Tegangan	24VDC	Perbandingan	398: 1
Nilai saat ini	1.3A	Torsi Keluaran	43Nm
Nilai Kecepatan	800Rpm	Kecepatan Output	2Rpm
Level yang Dilindungi	IP55 / 65/66	Kebisingan	<60db

Motor roda gigi hidrolik

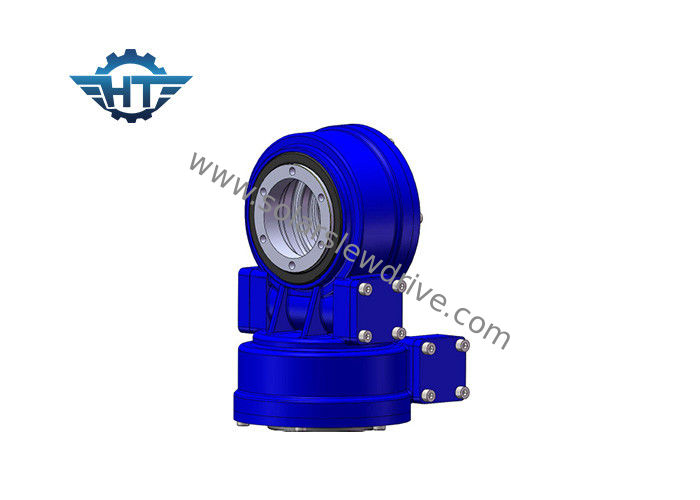

Roda Cacing Dan Cacing SDE7 Dual Axis Slew Drive Dengan Motor Gear Planetary 24 VDC 0

Glosari Parameter Kunci

Memiringkan Momen Torsi: Torsi adalah beban yang dikalikan dengan jarak antara posisi beban dan pusat bantalan slewing.Jika qorque yang dihasilkan oleh beban dan jarak lebih besar dari torsi momen kemiringan terukur, slewing drive akan terbalik.

Beban radial: Muat vertikal ke sumbu bantalan slewing

Beban aksial: Muat paralel dengan poros bantalan slewing

Memegang torsi:Ini adalah torsi terbalik. Ketika drive berputar terbalik, dan bagian tidak rusak, torsi maksimum yang dicapai disebut memegang torsi.

Mengunci diri: Hanya ketika dimuat, drive slewing tidak dapat memutar terbalik dan dengan demikian disebut penguncian sendiri.

Parameter Kinerja Model SDE

Model	Perbandingan	Dinilai Output Torsi (Nm)	Memiringkan Torsi (Nm)	Memegang Torsi (Nm)	Beban aksial (kn)	Beban Radial (kn)	Efisiensi	Presisi (°)	Mengunci sendiri	Berat (kg)
3 "	31: 1	600	1500	5800	10	15	40%	≤0.1	Iya	25
5 "	37: 1	800	6000	9200	16	27	40%	≤0.1	Iya	34
7 "	57: 1	2000	7500	13200	34	58	40%	≤0.1	Iya	56
9 "	61: 1	4300	16000	27200	60	130	40%	≤0.1	Iya	92
12 "	78: 1	5800	25000	40560	77	190	40%	≤0.1	Iya	160
14 "	85: 1	6750	48000	44200	110	230	40%	≤0.1	Iya	224
17 "	102: 1	9460	67000	53040	142	390	40%	≤0.1	Iya	320
21 "	125: 1	16000	89000	65000	337	640	40%	≤0.1	Iya	492
25 "	150: 1	21450	112000	89000	476	950	40%	≤0.1	Iya	705
