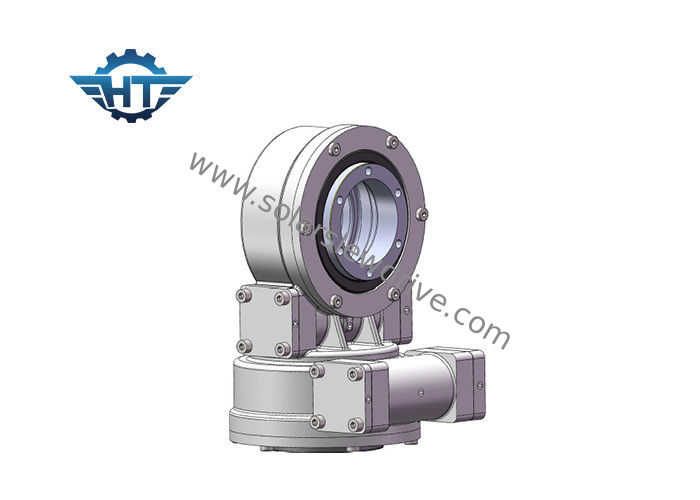

50Mn / 42CrMo Bahan Dual Axis Slew Drive Memegang Torsi 13 KNm Untuk Pelacak Surya

50Mn / 42CrMo Bahan Dual Axis Slew Drive Memegang Torsi 13 KNm Untuk Pelacak Surya

  • 50Mn / 42CrMo Bahan Dual Axis Slew Drive Memegang Torsi 13 KNm Untuk Pelacak Surya
  • 50Mn / 42CrMo Bahan Dual Axis Slew Drive Memegang Torsi 13 KNm Untuk Pelacak Surya
50Mn / 42CrMo Bahan Dual Axis Slew Drive Memegang Torsi 13 KNm Untuk Pelacak Surya
Detail produk:
Tempat asal: Cina
Nama merek: HangTuo
Sertifikasi: CE, ISO9001
Nomor model: SDE7 "
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: Bagian 1
Harga: USD 280~504 / pc
Kemasan rincian: Peti tripleks/Triplex
Waktu pengiriman: 15 ~ 45 hari
Syarat-syarat pembayaran: L/C, T/T, Western Union
Menyediakan kemampuan: 2000 pcs per bulan
Kontak
Detil Deskripsi produk
Bahan: 50Mn, 42CrMo Tipe: cacing dan roda cacing
Seumur hidup: 30 tahun Aplikasi: pelacak surya sumbu ganda
Perbandingan gigi: 57 Perumahan tertutup: Iya
reaksi: kurang dari 0,1 derajat Efisiensi: 40%
Cahaya Tinggi:

slewing ring drive

,

slew drive kecil

50Mn / 42CrMo Bahan Dual Axis Slew Drive Memegang Torsi 13 KNm Untuk Pelacak Surya



Deskripsi


SDE7 Slewing Drive Untuk Pelacak Surya Sumbu Ganda
Nama Merek: HT
Nomor Model: SDE3A
Kondisi: Baru
Layanan Purna Jual Disediakan: Insinyur tersedia untuk melayani mesin di luar negeri
Torsi keluaran: 2000 Nm
Torsi momen miring: 13500 N, m
Memegang torsi: 13200 Nm
Peringkat aksial: 34 KN
Peringkat radial: 58 KN
Rasio Gear: 57: 1
Pelacakan Presisi: ≤ 0,1 °
Motor: 12V, 24V, motor DC, 380V, motor AC 220V
Berat Bersih: 56 Kg
Waktu pengiriman: Dalam 15 hari kerja setelah pesanan dikonfirmasi dan pembayaran diterima.


Keuntungan


Desain azimuth & Elevation yang dikombinasikan dan tertutup dapat meningkatkan ketepatan pelacakan dan efisiensi pembangkit daya.
FRB menggunakan desain gabungan mencapai kekakuan yang lebih baik, ketahanan dampak yang lebih kuat, mampu menahan lingkungan yang keras di gurun dan lainnya.



Performa


Slew drive menggunakan teknologi cacing jam pasir yang telah dipatenkan untuk memberikan kontrol dan dukungan gerakan maksimum.Roda gigi cacing kami menggunakan 5 hingga 11 gigi pada garis pitch gigi cincin dari sekrup jam pasir, yang merupakan ikatan gigi yang lebih tinggi daripada cacing standar, memberikan stabilitas dan kekuatan gearbox yang lebih besar.Pelajari lebih lanjut tentang teknologi jam pasir.



Aplikasi


Aplikasi drive slewing paling umum untuk drive slewing sumbu ganda adalah pelacak surya dual-axis, seperti heliostats dan photovoltaics terkonsentrasi (CPV), dan parabola satelit atau radar.Aplikasi lain termasuk lift otomotif, pemosisian lengan robot, dan peralatan panggung.
Spesifikasi Positioner Dual-Axis SDE



1) SDE series slewing drive banyak digunakan untuk bagian rotasi relatif dari pelacak surya.
2) Pelacak poros ganda PV surya dan surya

Keandalan


Drive slewing poros ganda SDE dijamin untuk masa pakai 30-tahun posisi 3D yang tepat.Drive SDE menciptakan solusi yang efisien dan andal dalam satu drive.Kami memenuhi syarat semua komponen dan bahan baku kami menggunakan standar yang ditetapkan oleh sertifikasi ISO 9001, CE untuk memaksimalkan kehidupan lapangan.



50Mn / 42CrMo Bahan Dual Axis Slew Drive Memegang Torsi 13 KNm Untuk Pelacak Surya 0



Data Teknis Seri SDE



Model Perbandingan Dinilai Output Torsi (Nm) Memiringkan Torsi (Nm) Memegang Torsi (Nm) Beban aksial (kn) Beban Radial (kn) Efisiensi Presisi (°) Mengunci sendiri Berat (kg)
3 " 31: 1 600 1500 5800 10 15 40% ≤0.1 Iya 25
5 " 37: 1 800 6000 9200 16 27 40% ≤0.1 Iya 34
7 " 57: 1 2000 7500 13200 34 58 40% ≤0.1 Iya 56
9 " 61: 1 4300 16000 27200 60 130 40% ≤0.1 Iya 92
12 " 78: 1 5800 25000 40560 77 190 40% ≤0.1 Iya 160
14 " 85: 1 6750 48000 44200 110 230 40% ≤0.1 Iya 224
17 " 102: 1 9460 67000 53040 142 390 40% ≤0.1 Iya 320
21 " 125: 1 16000 89000 65000 337 640 40% ≤0.1 Iya 492
25 " 150: 1 21450 112000 89000 476 950 40% ≤0.1 Iya 705
