Dual Axis Slew Drive
Created with Pixso. SDE Slew Drive Gearbox Khusus Untuk Antena Satelit Dan Sistem Fotovoltaik Terkonsentrasi

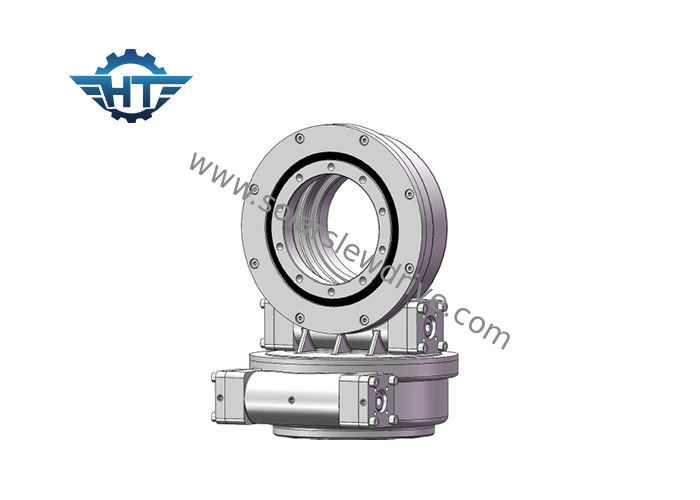

SDE Slew Drive Gearbox Khusus Untuk Antena Satelit Dan Sistem Fotovoltaik Terkonsentrasi

Brand Name: HangTuo
Model Number: SDE7 "
MOQ: Bagian 1
harga: USD 280~504 / pc
Delivery Time: 15 ~ 45 hari
Payment Terms: L/C, T/T, Western Union
Detail Information
Tempat asal:
Cina
Sertifikasi:
CE, ISO9001
Bahan:
50Mn, 42CrMo, QT
Model:
SDE 7
Perbandingan gigi:
57: 1
Torsi Keluaran:
0,8 kNm
Memegang Torsi:
6 kNm
Memiringkan Torsi:
9,2 kNm
Efisiensi:
40%
Warna:
berdasarkan pada RAL
Kemasan rincian:
Peti tripleks/Triplex
Menyediakan kemampuan:
2000 pcs per bulan
Menyoroti:

slewing ring drive

,

motor penggerak cacing

Product Description

SDE Slew Drive Gearbox Khusus Untuk Antena Satelit Dan Sistem Fotovoltaik Terkonsentrasi



Deskripsi



Drive slewing Hangtuo is composed of the housing, slewing bearing, sealing, enveloping worm with some completed spare parts. terdiri dari perumahan, bantalan slewing, penyegelan, cacing membungkus dengan beberapa suku cadang selesai. We can also produce the Electronic motor and Hydraulic motor used for slewing drives, which can moves for Kami juga dapat memproduksi motor elektronik dan motor hidrolik yang digunakan untuk slewing drive, yang dapat bergerak searah jarum jam dan berlawanan arah putaran jarum jam.



Keuntungan



1. Momen terbalik yang kuat berdasarkan slewing ring

2. Mengadopsi drive cacing amplop

3. Dorong beban yang lebih besar untuk menggunakan kontak multi-gigi

4. Fungsi penguncian mandiri statis yang lebih baik



Bagan Kinerja SDE Slew Drives



Model Perbandingan Dinilai Output Torsi (Nm) Memiringkan Torsi (Nm) Memegang Torsi (Nm) Beban aksial (kn) Beban Radial (kn) Efisiensi Presisi (°) Mengunci sendiri Berat (kg)
3 " 31: 1 600 1500 5800 10 15 40% ≤0.1 Iya 25
5 " 37: 1 800 6000 9200 16 27 40% ≤0.1 Iya 34
7 " 57: 1 2000 7500 13200 34 58 40% ≤0.1 Iya 56
9 " 61: 1 4300 16000 27200 60 130 40% ≤0.1 Iya 92
12 " 78: 1 5800 25000 40560 77 190 40% ≤0.1 Iya 160
14 " 85: 1 6750 48000 44200 110 230 40% ≤0.1 Iya 224
17 " 102: 1 9460 67000 53040 142 390 40% ≤0.1 Iya 320
21 " 125: 1 16000 89000 65000 337 640 40% ≤0.1 Iya 492
25 " 150: 1 21450 112000 89000 476 950 40% ≤0.1 Iya 705



Keterangan: Dimensi dan parameter di atas dapat diperbarui atau disesuaikan, untuk dimensi dan parameter yang lebih rinci, silakan merujuk ke gambar penjualan kami.



Klasifikasi & Gambar



There is usually single axis type; Biasanya ada tipe sumbu tunggal; dual axis type, vertical type and dual worm type from 3 to 25 inch, for detail pls contact us for the sales drawing. tipe sumbu ganda, tipe vertikal dan tipe cacing ganda dari 3 hingga 25 inci, untuk detail, silakan hubungi kami untuk gambar penjualan.



Misalnya gambar penjualan SDE5 inci:



Dimensi instalasi:

SDE Slew Drive Gearbox Khusus Untuk Antena Satelit Dan Sistem Fotovoltaik Terkonsentrasi 0



Parameter kinerja:

SDE Slew Drive Gearbox Khusus Untuk Antena Satelit Dan Sistem Fotovoltaik Terkonsentrasi 1
