Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | SDE5 " |
Kuantitas min Order: | Bagian 1 |
---|---|
Harga: | USD 280~504 / pc |
Kemasan rincian: | Peti tripleks/Triplex |
Waktu pengiriman: | 15 ~ 45 hari |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Bahan: | 50Mn, 42CrMo | Model: | SDE 5 |
---|---|---|---|
Rasio Gear: | 37: 1 | Nilai output torsi: | 800 Nm |
Memegang Torsi: | 9200 Nm | Memiringkan Torsi: | 6000 Nm |
Efisiensi: | 40% | Warna standar: | RAL 9006 |
Reaksi: | ≤ 0,1 | Fitur: | Sumbu Ganda |
Cahaya Tinggi: | slew drive kecil,motor penggerak cacing |

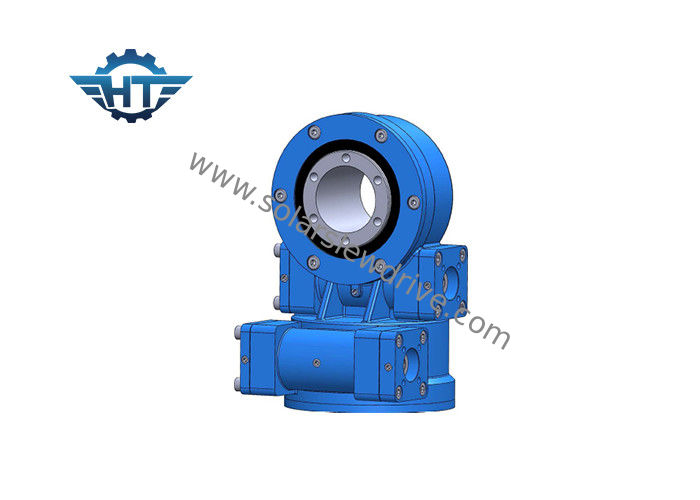

SDE5 Kecepatan Rendah Rotasi Dual Axis Slew Drive Dengan Sertifikasi ISO9001 / CE Untuk Pelacak Surya
Deskripsi
Kinerja slewing drive berkisar dari 6kNm hingga 220kNm untuk menahan torsi, 200Nm hingga 63kNm dari torsi keluaran, 500Nm hingga 271kNm dari kapasitas beban momen terbalik, dan rasio pengurangan gearbox 30: 1 hingga 156.600: 1. Pemasangan dapat dilakukan secara horizontal, vertikal, atau melintasi kombinasi beberapa sumbu.
Instalasi vertikal
Disarankan untuk memasang drive slewing mengacu pada gambar terlampir terbalik dalam aplikasi surya untuk perlindungan yang lebih baik.
Untuk aplikasi lain, arah pemasangan harus didasarkan pada evaluasi tingkat perlindungan dan akan lebih baik untuk perlindungan yang lebih baik.
Instalasi horisontal
Disarankan untuk memasang drive slewing terbalik pada sumbu azimuth dalam aplikasi surya untuk perlindungan yang lebih baik dan menambahkan perlindungan untuk sumbu elevasi.
Untuk aplikasi lain, arah pemasangan harus didasarkan pada evaluasi tingkat perlindungan dan akan lebih baik untuk perlindungan yang lebih baik.
Drive penggerak sumbu ganda dipasang dari dua arah.
Keuntungan
1. Momen terbalik yang kuat berdasarkan cincin slewing
2. Mengadopsi drive cacing amplop
3. Dorong beban yang lebih besar untuk menggunakan kontak multi-gigi
4. Fungsi penguncian mandiri statis yang lebih baik
Data teknis
Model | Perbandingan | Dinilai Output Torsi (Nm) | Memiringkan Torsi (Nm) | Memegang Torsi (Nm) | Beban aksial (kn) | Beban Radial (kn) | Efisiensi | Presisi (°) | Mengunci sendiri | Berat (kg) |
3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | iya nih | 25 |
5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | iya nih | 34 |
7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | iya nih | 56 |
9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | iya nih | 92 |
12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | iya nih | 160 |
14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | iya nih | 224 |
17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | iya nih | 320 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | iya nih | 492 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | iya nih | 705 |
Keterangan: Dimensi dan parameter di atas dapat diperbarui atau disesuaikan, untuk dimensi dan parameter yang lebih rinci, silakan lihat gambar penjualan kami.
Layanan yang Disesuaikan
1. Desain khusus berdasarkan berbagai aplikasi dan proyek
2. Berbagai jenis motor dapat dicocokkan, seperti motor hidrolik, motor stepper, motor listrik dll.
3. Berbagai warna tersedia berdasarkan kode RAL; warna standar kami adalah RAL 9006.
Aplikasi
Sistem pelacakan surya terkonsentrasi, dengan menerapkan penggerak slewing poros ganda pada sistem tata surya yang membutuhkan permintaan tinggi akan kinerja tinggi penggerak slewing.
