Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | SDE3 " |
Kuantitas min Order: | Bagian 1 |
---|---|
Harga: | USD 280~504 / pc |
Kemasan rincian: | Peti tripleks/Triplex |
Waktu pengiriman: | 15 ~ 45 hari |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Bahan: | 50Mn, 42CrMo, QT | Perbandingan gigi: | 31: 1 |
---|---|---|---|
Dinilai Torsi Output: | 600 Nm | Memegang Torsi: | 1500 Nm |
Memiringkan Torsi: | 5800 Nm | Warna standar: | RAL 9006 |
reaksi: | kurang dari 0,1 derajat | Jenis berputar: | Sumbu Ganda |
Cahaya Tinggi: | slew drive kecil,motor penggerak cacing |

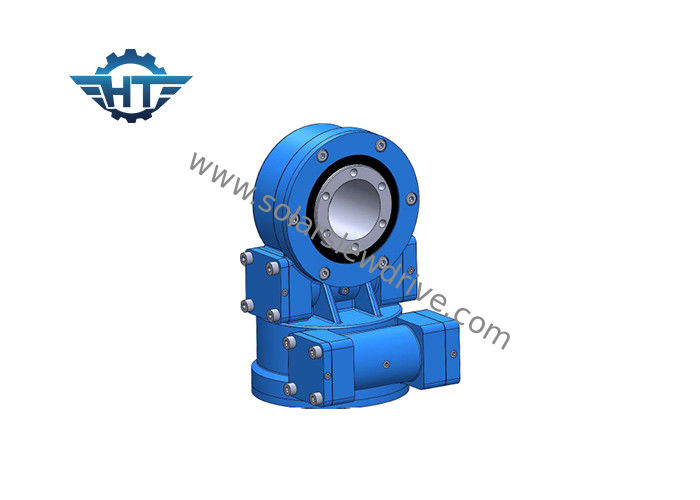

SDE3 Dual Dengan Motor Dual Axis Slew Drive Unit Untuk 6 PCS Solar Panel Solar Tracking System
Deskripsi
Slew drives are used for concurrent transmission of axial and radial forces as well as transmission of tilting moments. Slew drive digunakan untuk transmisi bersamaan gaya aksial dan radial serta transmisi momen miring. Slew drives consist of a ball or roller slewing ring, hydraulic or electric drives, and a completely enclosed housing. Slew drive terdiri dari cincin slewing bola atau rol, drive hidrolik atau listrik, dan rumah yang tertutup sepenuhnya. Series SE slew drives are designed with worm gear. Seri drive slew SE dirancang dengan roda gigi cacing.
fitur
1. Torsi backholding tinggi untuk meningkatkan keamanan sistem pelacakan surya
2. Menyimpan drive worm di dalamnya
3. Kontak multi-gigi untuk memastikan beban tinggi
4. Fungsi mengunci diri
Slewing drive poros ganda digunakan dalam pelacak surya sumbu ganda, heliostats, photovoltaics terkonsentrasi (CPV), dan antena satelit.
Data Teknis Drive Slewing Sumbu Ganda
Model | Perbandingan | Dinilai Output Torsi (Nm) | Memiringkan Torsi (Nm) | Memegang Torsi (Nm) | Beban aksial (kn) | Beban Radial (kn) | Efisiensi | Presisi (°) | Mengunci sendiri | Berat (kg) |
3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Iya | 25 |
5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Iya | 34 |
7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Iya | 56 |
9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Iya | 92 |
12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Iya | 160 |
14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Iya | 224 |
17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Iya | 320 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Iya | 492 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Iya | 705 |
Keterangan: Dimensi dan parameter di atas dapat diperbarui atau disesuaikan, untuk dimensi dan parameter yang lebih rinci, silakan merujuk ke gambar penjualan kami.
Layanan yang Disesuaikan
1. Desain khusus berdasarkan berbagai aplikasi dan proyek
2. Berbagai jenis motor dapat dicocokkan, seperti motor hidrolik, motor stepper, motor listrik dll.
3. Different colors are available based on RAL code; 3. Berbagai warna tersedia berdasarkan kode RAL; our standard color is RAL 9006. warna standar kami adalah RAL 9006.
Applicatons
slewing drive untuk sistem pelacakan surya sumbu ganda
slewing drive untuk sistem pelacakan satelit
slewing drive untuk sistem pelacakan PV konsentrat
