Tempat asal: | Cina |
Nama merek: | HANGTUO |
Sertifikasi: | CE, ISO9001 |
Nomor model: | VE5 |
Kuantitas min Order: | 1 buah |
---|---|
Harga: | 145~226 USD/PC |
Kemasan rincian: | KOTAK KAYU LAPIS |
Waktu pengiriman: | 15 ~ 30 hari |
Menyediakan kemampuan: | 12000 PCS/TAHUN |
Peredam dan Motor: | VE5 & 24V | Bahan: | 42CRMN atau 50Mn |
---|---|---|---|
Aplikasi: | Pelacak Panel Surya | Jaminan: | 5 ~ 10 tahun |
warna: | seperti yang dipersyaratkan | Ukuran: | Dari 3 hingga 25 Inci |
Modul: | Modul Roda Gigi Cacing | fitur: | IP66, Umur Panjang |
Cahaya Tinggi: | Gearbox slew drive Sumbu tunggal,gearbox slew drive Backlash Rendah,gearbox slewing Backlash Rendah |

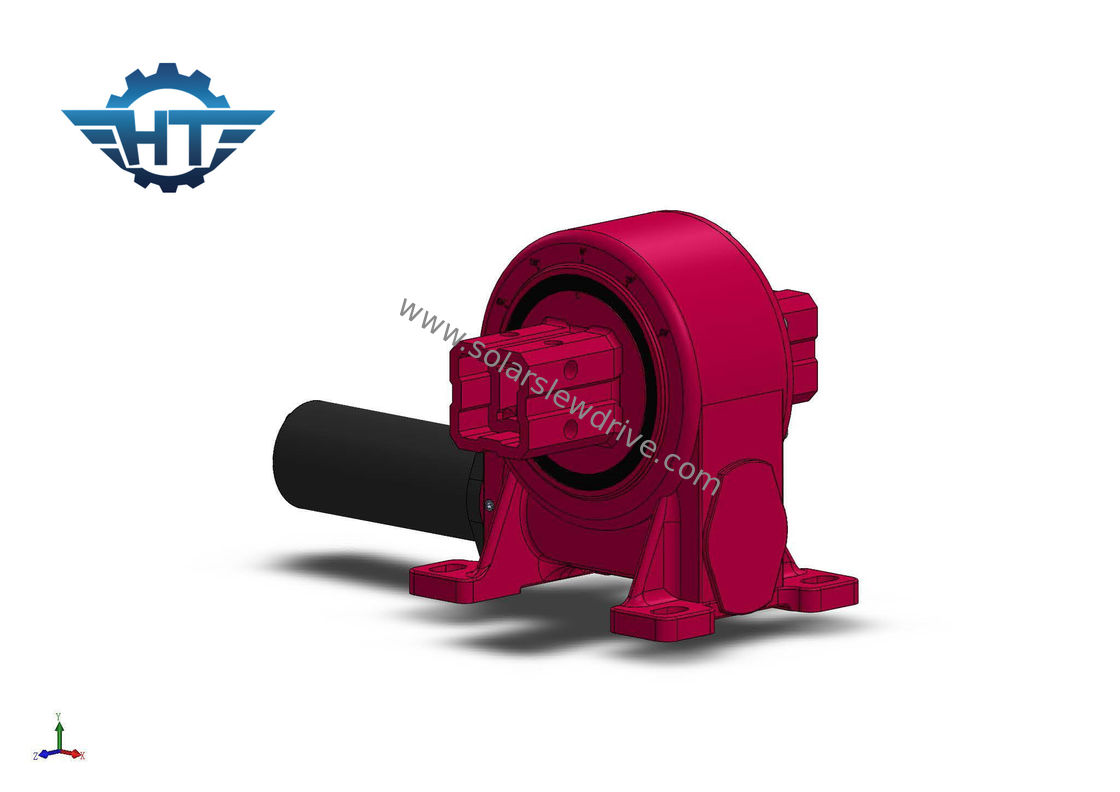

VE5 Single Axis Solar Tracker Slew Drive Axis Dengan Gearbox Planetary Backlash Rendah
Deskripsi Slew Drive
Slewing drive banyak digunakan dalam sistem pelacakan matahari.Pelacakan pembangkit listrik fotovoltaik mencakup hubungan sumbu tunggal datar, hubungan sumbu tunggal miring, sumbu tunggal miring, dan sistem pelacakan dua sumbu.
Aplikasi Slewing Drives
1. SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, SE21 untuk hubungan sumbu tunggal datar.Sistem semacam ini cocok untuk garis lintang di bawah 30 derajat dan kemiringan tanah kurang dari 12 derajat.
2. SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, SE21 penggerak slewing untuk tautan sumbu tunggal miring.Jenis ini cocok untuk sistem lintang sedang hingga tinggi, tanahnya harus rata.
3. SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, SE21, VE1, VE3, VE5, VE7, VE8, VE9 drive slewing untuk unit sumbu tunggal miring.Sistem semacam ini cocok untuk lintang sedang hingga tinggi.
4. SDE1, SDE3, SDE5, SDE7, SDE9, SDE12, SDE17, SDE21 slewing drive untuk sistem pelacakan surya ganda.Sistem semacam ini cocok untuk semua jenis bentuk lahan.
Fitur
1. Putar dari 0~180 °
2. Hubungkan motor penggerak di sisi kiri atau kanan
3. Gemuk telah diisi sebelum pabrik
4. Instalasi sederhana
5. Pemanfaatan ruang yang rasional
6. Roda gigi mengunci sendiri;oleh karena itu rem tidak diperlukan
7. Metode memulai dan berhenti yang mudah dan lancar
8. Torsi backholding tinggi, cocok untuk pemasangan vertikal
9. Perawatan rendah
Parameter Kinerja Drive Slewing Drive Seri VE Vertikal IP66
Model | Perbandingan | Nilai Torsi Keluaran | Torsi Miring | Beban Aksial | Beban Radial | Memegang Torsi | Efisiensi | presisi | Mengunci sendiri | Berat |
Nm | Nm | kn | kn | Nm | derajat | Ya | kg | |||
3" | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | 0.1 | Ya | 13kg |
5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | 0.1 | Ya | 18kg |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | 0.1 | Ya | 28kg |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | 0.1 | Ya | 35kg |
9" | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | 0.1 | Ya | 51kg |
12" | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | 0.1 | Ya | 61kg |
14" | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | 0.1 | Ya | 78 kg |
17" | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | 0.1 | Ya | 105 kg |
21" | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | 0.1 | Ya | 185 kg |
25" | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | 0.1 | Ya | 244 kg |
