Tempat asal: | Cina |
Nama merek: | HangTuo |
Sertifikasi: | CE, ISO9001 |
Nomor model: | SDE3 |
Kuantitas min Order: | Bagian 1 |
---|---|
Harga: | USD 280~504 / pc |
Kemasan rincian: | Peti tripleks/Triplex |
Waktu pengiriman: | 15 ~ 45 hari |
Syarat-syarat pembayaran: | L/C, T/T, Western Union |
Menyediakan kemampuan: | 2000 pcs per bulan |
Bahan: | 50Mn, 42CrMo, QT | Model: | SDE3 |
---|---|---|---|
Perbandingan gigi: | 31: 1 | Dinilai Torsi Output: | 600 Nm |
Memegang Torsi: | 1500 Nm | Memiringkan Torsi: | 5800 Nm |
Efisiensi: | 40% | Warna standar: | RAL 9006 |
reaksi: | kurang dari 0,1 derajat | Jenis berputar: | secara horizontal dan vertikal |
Cahaya Tinggi: | slewing ring drive,motor penggerak cacing |

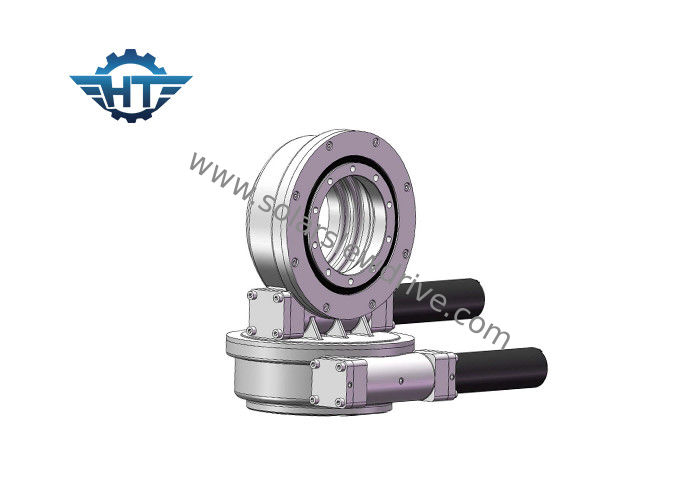

Penggerak Gigi Slewing Sumbu Ganda Yang Dipasang Secara Vertikal Dan Horizontal Dengan Motor 24 VDC
Deskripsi
Penggerak slew dapat digunakan untuk pengangkut panel datar, derek, dan derek kolom tunggal, pengangkat angkat, dengan derek mobil, kendaraan udara, energi surya jelajah hari, peralatan otomatisasi, dan peralatan mekanis lainnya.Dalam industri pembangkit listrik tenaga surya fotovoltaik, slew drive umumnya dilengkapi dengan motor planetary DC atau motor peredam AC, dan motor hidrolik digunakan sebagai sistem penggerak daya pada mesin konstruksi.
fitur
1. Torsi penahan tinggi untuk meningkatkan keamanan sistem pelacakan matahari
2. Membungkus worm drive di dalam
3. Kontak multi gigi untuk memastikan beban tinggi
4. Fungsi penguncian diri
Penggerak slewing sumbu ganda digunakan dalam pelacak surya sumbu ganda, heliostat, fotovoltaik terkonsentrasi (CPV), dan antena satelit.
Dengan menerapkan drive slewing sumbu ganda pada tata surya, panel akan selalu berorientasi ke matahari, tidak peduli musim, waktu, atau lintang daerah.Pemilik proyek bisa menambah kapasitas listrik hingga 40%.Dan dengan demikian lebih banyak hasil.
Data Teknis SDE Slewing Drive
Model | Perbandingan | Torsi Output Terukur (Nm) | Torsi Miring (Nm) | Memegang Torsi (Nm) | Beban Aksial (kN) | Beban Radial (kN) | Efisiensi | Presisi (°) | Mengunci sendiri | Berat (kg) |
3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Iya | 25 |
5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Iya | 34 |
7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Iya | 56 |
9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Iya | 92 |
12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Iya | 160 |
14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Iya | 224 |
17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Iya | 320 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Iya | 492 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Iya | 705 |
Catatan: Dimensi dan parameter di atas dapat diperbarui atau disesuaikan, untuk dimensi dan parameter yang lebih rinci, silakan lihat gambar penjualan kami.
Pengemasan dan Pengiriman
Kemasan Dalam: film plastik anti karat;kantong plastik vakum.
Kemasan Luar: karton keras;kotak kayu ;palet kayu.
Istilah Pengiriman: dengan mengungkapkan;lewat udara;melalui darat;Melalui laut.
Untuk sampel, karena slew drive berdimensi kecil tetapi berbobot berat, pengirimannya tidak hemat biaya melalui laut sedangkan pengiriman ekspres dengan cara yang hemat biaya, staf logistik kami akan meminta TNT, DHL, UPS, FEDEX, untuk membandingkan ekspres. harga untuk menemukan cara yang paling hemat biaya.
Jika dalam pesanan massal di masa depan, kami merekomendasikan kapal melalui laut.
catatan:
Ekspres: pintu ke pintu, hanya perlu membayar pajak impor jika diminta oleh bea cukai.
Melalui udara atau laut: pabrik ke bandara tujuan / pelabuhan laut, perlu membayar biaya tujuan yang dibebankan oleh bandara (biaya tujuan selalu dikenakan per B / L terlepas dari paketnya besar, kecil, berat atau ringan, pada umumnya 200 ~ 400 USD per kargo) dan pajak impor jika diminta oleh bea cukai.
Dengan kereta api: terkadang harga pengiriman sama dengan laut tetapi membutuhkan waktu pengiriman lebih sedikit daripada laut, kami akan mempertimbangkan cara pengiriman ini jika barang sangat dibutuhkan oleh klien kami.
Layanan yang Disesuaikan
1. Desain khusus berdasarkan aplikasi dan proyek yang berbeda
2. Berbagai jenis motor dapat dicocokkan, seperti motor hidrolik, motor stepper, motor listrik, dll.
3. Warna berbeda tersedia berdasarkan kode RAL;warna standar kami adalah RAL 9006.
