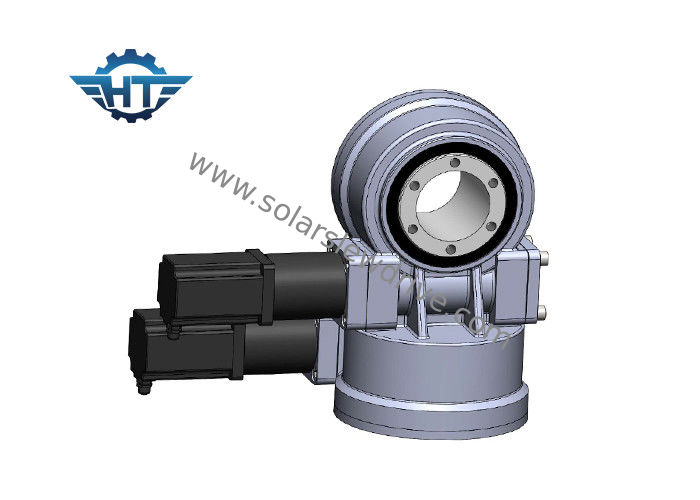

Perumahan Tertutup 5 Inch Worm Gear Slewing Drive Untuk Sistem Pelacakan Surya Sumbu Ganda Dan Satelit

Perumahan Tertutup 5 Inch Worm Gear Slewing Drive Untuk Sistem Pelacakan Surya Sumbu Ganda Dan Satelit

  • Perumahan Tertutup 5 Inch Worm Gear Slewing Drive Untuk Sistem Pelacakan Surya Sumbu Ganda Dan Satelit
  • Perumahan Tertutup 5 Inch Worm Gear Slewing Drive Untuk Sistem Pelacakan Surya Sumbu Ganda Dan Satelit
Perumahan Tertutup 5 Inch Worm Gear Slewing Drive Untuk Sistem Pelacakan Surya Sumbu Ganda Dan Satelit
Detail produk:
Tempat asal: Cina
Nama merek: HangTuo
Sertifikasi: CE, ISO9001
Nomor model: SDE5 "
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: Bagian 1
Harga: USD 280~504 / pc
Kemasan rincian: Peti tripleks/Triplex
Waktu pengiriman: 15 ~ 45 hari
Syarat-syarat pembayaran: L/C, T/T, Western Union
Menyediakan kemampuan: 2000 pcs per bulan
Kontak
Detil Deskripsi produk
Bahan: 50Mn, 42CrMo, QT Model: dua sumbu 7 inci
Perbandingan gigi: 57: 1 Torsi Keluaran: 0,8 kNm
Memegang Torsi: 6 kNm Memiringkan Torsi: 9,2 kNm
Efisiensi: 40% Temp kerja.: -30 ℃ ~ + 120 ℃
Cahaya Tinggi:

slewing ring drive

,

motor penggerak cacing

Perumahan Tertutup 5 Inch Worm Gear Slewing Drive Untuk Sistem Pelacakan Surya Sumbu Ganda Dan Satelit



Deskripsi



Slew drive adalah produk upgrade dari slew bearing, yang biasanya terdiri dari worm, slew bearing tipe turbo, housing, dan sumber daya.Housing yang menggunakan baja cor berkualitas tinggi memiliki kekuatan yang sangat tinggi, worm gear menggunakan 42CrMo dan glow ion nitriding, kekuatan ketahanan ausnya lebih tinggi, kekerasan lebih kuat dan masa pakai lebih lama dibandingkan dengan bahan 50Mn nitridasi gas tradisional domestik, dan amplop domestik lainnya. cacing.


Data Teknis Produksi


Model: SDE7
Tempat Asal: Changzhou, Cina
Merek: HT
Jenis: Tertutup
Bahan: 42CrMo, 50Mn
Torsi Keluaran: 800N.m
Torsi Momen Miring: 6000 Nm
Torsi Penahan: 9200 Nm
Peringkat Aksial Statis: 133 KN
Peringkat Radial Statis: 53 KN
Peringkat Aksial Dinamis: 32 KN
Peringkat Radial Dinamis: 28KN
Rasio Gear: 57: 1
Efisiensi: 40%



Penggerak slewing Hangtuoterdiri dari housing, slewing bearing, sealing, enveloping worm dengan beberapa suku cadang lengkap.Kami juga dapat memproduksi motor elektronik dan motor hidrolik yang digunakan untuk penggerak slewing, yang dapat bergerak searah jarum jam dan berlawanan arah putaran jarum jam.



Keuntungan



1. Momen terbalik yang kuat berdasarkan cincin slewing

2. Mengadopsi membungkus worm drive

3. Dorong beban yang lebih besar untuk menggunakan kontak multi gigi

4. Fungsi penguncian otomatis statis yang lebih baik



Grafik Kinerja Seri SDE



Model Perbandingan Torsi Output Terukur (Nm) Torsi Miring (Nm) Memegang Torsi (Nm) Beban Aksial (kN) Beban Radial (kN) Efisiensi Presisi (°) Mengunci sendiri Berat (kg)
3 " 31: 1 600 1500 5800 10 15 40% ≤0.1 Iya 25
5 " 37: 1 800 6000 9200 16 27 40% ≤0.1 Iya 34
7 " 57: 1 2000 7500 13200 34 58 40% ≤0.1 Iya 56
9 " 61: 1 4300 16000 27200 60 130 40% ≤0.1 Iya 92
12 " 78: 1 5800 25000 40560 77 190 40% ≤0.1 Iya 160
14 " 85: 1 6750 48000 44200 110 230 40% ≤0.1 Iya 224
17 " 102: 1 9460 67000 53040 142 390 40% ≤0.1 Iya 320
21 " 125: 1 16000 89000 65000 337 640 40% ≤0.1 Iya 492
25 " 150: 1 21450 112000 89000 476 950 40% ≤0.1 Iya 705



Catatan: Dimensi dan parameter di atas dapat diperbarui atau disesuaikan, untuk dimensi dan parameter yang lebih rinci, silakan lihat gambar penjualan kami.



Klasifikasi & Gambar

Biasanya ada tipe sumbu tunggal;tipe sumbu ganda, tipe vertikal dan tipe cacing ganda dari 3 hingga 25 inci, untuk detail, silakan hubungi kami untuk gambar penjualan.
